・ASK株式会社

・スロットルチェックバルブ ATC

小流量域での流量調整特性を重視。より小型になりました!

スロットルチェックバルブ ATC

images

特長

  • 小型・軽量。

仕様

最高使用圧力 21MPa
耐圧 38MPa
クラッキング圧力 0.04MPa
適用流体 一般石油系作動油、りん酸エステル系作動油

形式表

形式 ねじ口径(D) 質量
ATC-01S Rc1/8 180g
ATC-02S Rc1/4 190g
ATC-03S Rc3/8 400g

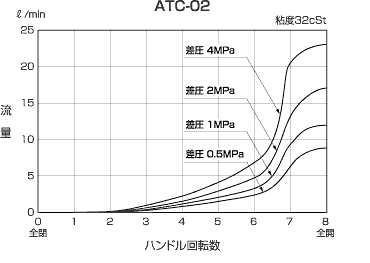

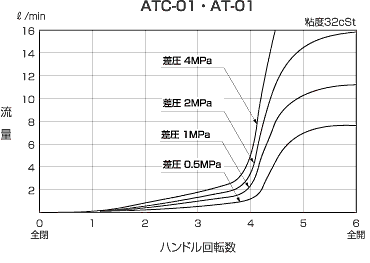

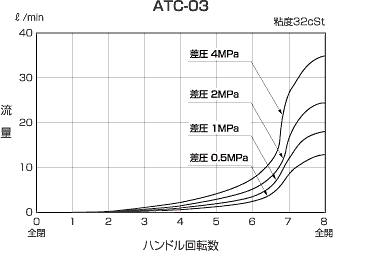

ATC・AT ハンドル回転数-制御流量特性

スロットルチェックバルブ ATC

スロットルチェックバルブ ATC

スロットルチェックバルブ ATC

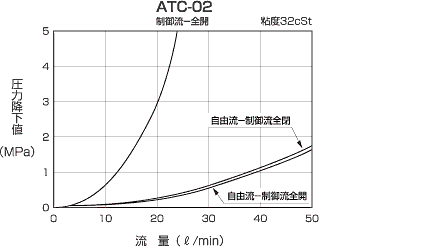

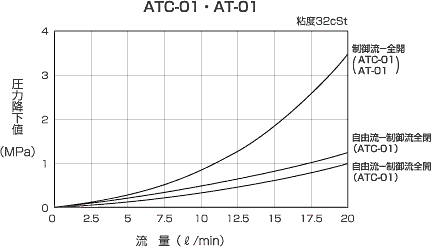

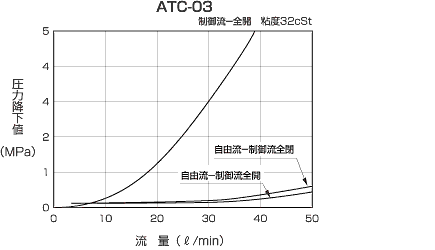

ATC・AT データシート・流量-圧力降下特性

スロットルチェックバルブ ATC

スロットルチェックバルブ ATC

形式 Rc・D 質量
AIC-02-04-11 Rc1/4 120g
AIC-03-04-11 Rc3/8 220g
AIC-04-04-11 Rc1/2 320g
AIC-06-04-11 Rc3/4 460g
AIC-02-04-11-C※ Rc1/4 120g
AIC-03-04-11-C※ Rc3/8 220g
AIC-04-04-11-C※ Rc1/2 320g
AIC-06-04-11-C※ Rc3/4 460g

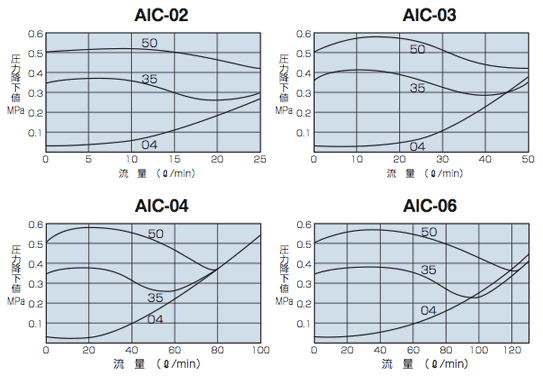

データシート・流量―圧力降下特性

測定条件/作動油:ISO VG32、油温:45 ± 5° AIC-04 50
ASK株式会社 インラインチェックバルブ AIC
メーカ 型番 価格
ATC-01S 価格は都度お問い合わせください
ATC-02S 価格は都度お問い合わせください
ATC-03S 価格は都度お問い合わせください
