ASK株式会社　デジタルフローセンサー DFS

フロースイッチ・フローサイト・フローメーターの1台3役！

特長

形式

DFS	-	2	-	O	-	※

機種

デジタルフローセンサー

ねじ口径（両端とも）

1 : Rc1/8
2 : Rc1/4
3 : Rc3/8
6 : Rc3/4
8 : Rc1

使用流体

O : 一般石油系作動油、潤滑油（DFS-1の場合はOタイプのみ製作）
W : 清水、水溶性クーラント液

特殊品表示

内容はお問い合わせください

● 本体及び全体仕様

形式	DFS-1	DFS-2	DFS-3	DFS-6	DFS-8
接続ネジ口径（両端）	Rc1/8	Rc1/4	Rc3/8	Rc3/4	Rc1
最大流量（ℓ/min）	1	10	20	50	100
使用流量範囲（ℓ/min）	0.2∼1	1∼10	2∼20	5∼50	10∼100
最高使用圧力	3MPa	3MPa（PC/金属製キャップ） 25MPa（金属製キャップ）
流体目視機能の有無	あり	あり / （PC/金属製キャップ装着時のみ流体目視可）なし / （金属製キャップ装着時 ※1）
精度（全流量範囲）	±0.1 ℓ/min	±0.5 ℓ/min	±1.0 ℓ/min	±2.5 ℓ/min	±5.0 ℓ/min
使用流体 ※2	一般石油系作動油、潤滑油	一般石油系作動油、潤滑油清水、水溶性クーラント液
圧力損失 ※3	0.03MPa以下	0.025MPa以下
使用温度範囲	0～80℃（周囲温度は0～50℃）
接液部材質	C3604（Niメッキ）、Nd-Fe-B、POM、PC、NBR

※1：	金属製キャップ（高圧用）装着時は流体目視出来ません。
※2：	使用流体により、出荷時の調整が異なります。発注時にご指定ください。
※3：	最大流量時、32cSt時の値を示します。

● アンプ部仕様

形式	DFS-1	DFS-2	DFS-3	DFS-6	DFS-8
電源	DC12V～24V（許容電圧変動 ±10%）
最大消費電流	MAX.100mA
出力	NPNオープンコレクタ/PNPオープンコレクタ（任意に変更可能。出荷時はNPN）最大負荷電流　100mA
接続	M12x1-4ピンコネクタ（DC用）
保護構造	IP67 相当
材質	ABS、NBR、PA、ポリエステル
出力状態 ※4	7セグメントLED、2LEDs（緑・赤）
出力状態 ※5	設定流量以上の場合は： LED（緑）ランプ点灯/ LED（赤）ランプ消灯/出力ON 設定流量以下の場合は： LED（緑）ランプ消灯/ LED（赤）ランプ点灯/出力OFF

※4：	表示は設定により非表示にすることが可能です。
※5：	警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。

出力形式

NPN出力（出荷時）	PNP出力

配線方法

M12x1-4ピンコネクタ

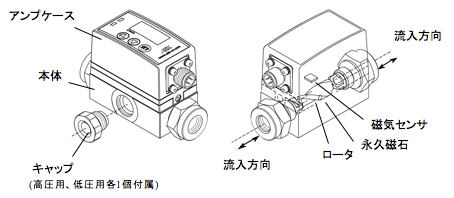

作動原理

デジタルフローセンサーの検出部は、流体の流路中に設けた「ロータ（タービン翼）」が、流体の流量により回転することを利用しています。
計測部はこのロータの外周に取り付けられた「永久磁石」の回転数を、外部に設けた磁気センサにより検知するものです。出力部はNPN出力とPNP出力を任意に変更可能です。

精度について

一般作動油 32cSt/O仕様

常温清水 ----/W仕様

工場出荷時のテストは、上記条件にて行います。精度は、各デジタルフローセンサ本体仕様をご参照ください。

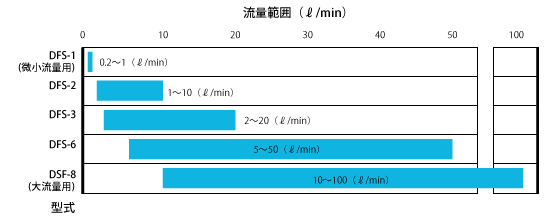

デジタルフローセンサー選定表

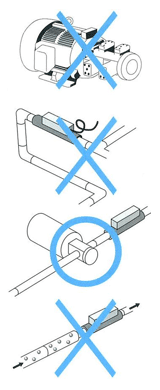

使用上のご注意

上流側には管内径の10倍以上、下流側には4倍以上の直管部を設けてください。
出口付近に「エルボ・チーズ・絞り弁」等、「曲がり・合流・分岐部分」を設けないようにしてください。

ロータには磁石が内蔵されています。一般石油系作動油や潤滑油の場合、5～20ミクロン、清水や水溶性クーラント液の場合、20～50ミクロン程度のフィルターを設置してください。

※クーラント液に切粉等が多く含まれている汎用NC旋盤、研削盤へのご検討の場合は、弊社営業担当者へお問い合わせください。
※万一、切粉が付着してロータが回転しない場合は、本体前面部キャップを外し、エアーブローして、ロータに付着した切粉を除去してください。

使用例
