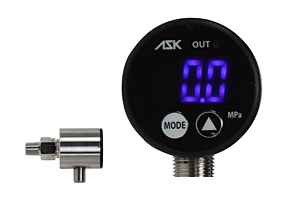

・デジタル圧力スイッチ DPS

圧、水圧、クーラントシステムの圧力監視に!

images

※ カラーユニバーサルデザイン:色覚の個人差を問わず、多くの方が見やすいカラーデザイン

images images

特長

  • 小型軽量:本体寸法:外径38mm×長さ40mm 質量186g
  • LED 表示:見やすい大型デジタル表示(LED 文字高さ 11mm)
  • デジタル表示色:赤色と青色の切替機能(※青色はカラーユニバーサルデザイン色)
  • 接続方式:接続ねじはユニオン式で本体を回転せずに狭い場所でも配管できます。
  • 防水仕様:本体は IP67 相当の防水構造です。
  • 耐圧仕様:受圧部は定格最大圧力の 4 倍耐圧仕様です。
  • 流体接液部:SUS304、SUS316、FKM 仕様で多様な流体に適用できます。
  • 設定方法:2 ボタンスイッチ方式で簡単に操作できます。

形式

DPS - 10
num num
num 機種 デジタル圧力スイッチ
num 圧力設定範囲
1 .0 :  0~ 1 .0MPa
2 .5 :  0~ 2 .5MPa
10  :  0~ 10 MPa
16  :  0~ 16 MPa

仕様

形式 DPS-1.0 DPS-2.5 DPS-10 DPS-16
定格圧力範囲 0~1.0MPa 0~2.5MPa 0~10MPa 0~16MPa
耐圧力 4MPa 10MPa 40MPa 64MPa
表示分解能 0.01MPa 0.1MPa
精度 ±1.6% F.S. ±1 Digit ±2% F.S. ±1 Digit
接続口径 R1/4
周囲温度範囲 -10~50℃
流体温度範囲 -10~70℃
適応流体 空気、水、油(接液部材を腐食させない流体)
接液部材質 SUS304、SUS316、FKM
保護等級 IP67相当
環境対応 欧州 RoHS 指令
質量 186g(ケーブル含まず)

電気・出力仕様

電源 DC12~24V(許容電圧変動 ±10%)
最大消費電流 MAX.30mA
出力 NPN オープンコレクタ / PNP オープンコレクタ(※出荷時は PNP)
最大負荷電流 100mA
接続 M12×1-4ピンコネクタ(DC用)
デジタル表示 7セグメントLED(文字高さ11mm)
デジタル表示色 赤⇔青へ変化(※)
デジタル表示単位 MPa
出力表示 1LED(赤)
出力状態 LED(赤)ランプ点灯/出力ON
LED(赤)ランプ消灯/出力OFF
設定圧力 1点出力・PNP出力 又は NPN出力(※)
動作モード ヒステリシス 又は ウィンドコンパレータ(※)
機能 キーロック機能・ゼロ調整機能・オーバーレンジ表示機能
任意選択が可能。

出力形式

PNP出力(出荷時) NPN出力
PNP図 NPN図

配線方法

M12x1-4ピンコネクタ

配線方法
(+) :DC+12〜24V(許容電圧変動±10%)
:未使用
(ー) :DC 0V
出力 :NPN or PNP 任意に設定可能(※出荷時:PNP)

動作モード

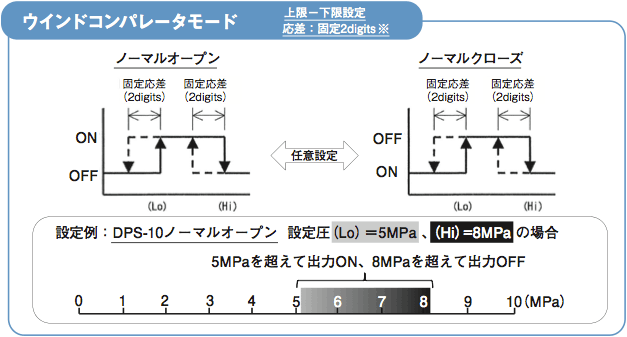

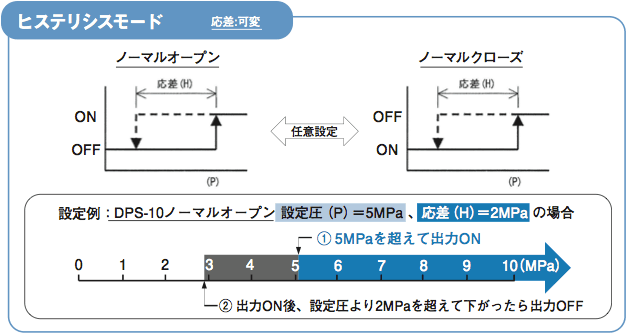

動作モード「ヒステリシス」「ウインドコンパレータ」
(出力ON・OFF時の表示色は赤・青から任意に設定できます)

images images

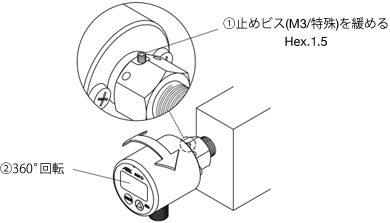

ユニオン構造

ユニオン構造により、圧力スイッチの自由な位置決めが可能。

images

メーカ 型番 価格
DPS -圧力設定範囲 価格は都度お問い合わせください
