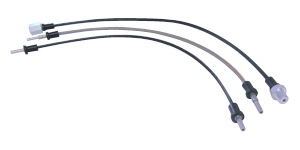

軟性に富み、高圧使用にも耐えられる！OST鋼管の代わりにご使用ください。
特長
- 国内唯一の小口径高圧ナイロンホースです。
- ベンダーによる曲げ加工が不要となり、複雑な配管や長尺配管の作業工数が大幅に削減されます。
形式
NH2 - R2 - 1.0 - G2 - ホースの種類 NH2 : 外径ø5 x 内径ø2
NH3 : 外径ø6 x 内径ø3
NH4 : 外径ø8 x 内径ø4ホース金具形式 ホース金具一覧 よりお選びください。 ホースの長さＬ 1.0m 以上は 0.1m 単位で注文ください。
0.2m から 1.0m 未満については、0.05m 単位で注文ください。
0.2m 未満の製作は不可になります。ホース金具形式 ホース金具一覧 よりお選びください。 ワイヤーブレード 無記号 : なし
W : ワイヤーブレード付（SUS）** ワイヤーブレード付は、NH2、NH3 のみ対応。
* ホース長さの決め方、構造について用途例
- 圧力計配管
- 小流量のパイロットラインの配管
- ワークを支える油圧クランプ
- ミニチュアシリンダーの配管
- 射出成形機の油圧回路
- 油圧プレスのクランプシリンダーと圧力計配管
- 油圧ユニットの圧力計配管
* 流量をあまり必要としない油圧回路に最適です。
仕様
形式 NH2 NH3 NH4 外径 x 内径 ø5 x ø2 ø6 x ø3 ø8 x ø4 最小曲げ半径 40mm 50mm 60mm 最高使用圧力 35MPa 耐圧 70MPa 使用温度範囲 -20℃～60℃ 周囲温度 max.60℃ 使用流体 一般石油系作動油、りん酸エステル系作動油 質量 20g/m 30g/m 40g/m * 水-グリコール系作動油の場合はステンレス仕様を推奨します。
使用上のご注意
- NHホースはナイロン樹脂がベースになっていますので「折れ」や「ねじれ」がないように配管してください。
- すべてのホースは内圧力の変化により、ホース外径と長さに伸縮が発生します。ホースの固定にホースクランプを使用する場合は外径の緊縮に若干の余裕を持って固定してください。またホース長さも必要寸法に 20mm 程度余裕を持ってホース長さを決めてください。
- NHホース曲げ半径は、必ず仕様の最小曲げ半径寸法以上おとりください。
- NHホースは、使用温度を守り直火に当てないでください。
メーカ 型番 価格 NH2-ホース金具形式-ホースの長さＬ-ホース金具形式-ワイヤーブレード 価格は都度お問い合わせください NH3-ホース金具形式-ホースの長さＬ-ホース金具形式-ワイヤーブレード 価格は都度お問い合わせください NH4-ホース金具形式-ホースの長さＬ-ホース金具形式-ワイヤーブレード 価格は都度お問い合わせください
