圧力範囲及び設定値の設定が簡単！
特長
- ケースはステンレス製 <耐触性の向上>
- 100% グリセリン液を封入 <脈動効果の向上>
- セーフティーマーク標準装備
- 圧力目盛角度は見やすい 270 度目盛
圧力計に関する各種証明書（トレーサビリティ体系図、合格証、検査成績書、校正証明書）の発行を致します。お問い合せください。
形式
OPG - DT - R1/4 - 39 x 10MPa - S 機種 グリセリン圧力計 形状 中心裏ネジ
株形状 : 四角接続ねじ径 R1/4（PT） 大きさ 39 : ø39mm 圧力レンジ（最高目盛）
1 : 1 MPa 2.5 : 2.5 MPa 4 : 4 MPa 6 : 6 MPa 10 : 10 MPa 16 : 16 MPa 25 : 25 MPa 40 : 40 MPa ステンレスケース 仕様
- 油圧回路のモジュラーバルブ圧力検出ポートに直接ねじ込めます。
- 圧力計株部に、脈動圧力、サージ圧力緩衝用の専用スロットルを内蔵しています。
- モジュラーバルブを積み重ねた時でも、圧力計同士が接触しません。
- 完全密封された圧力計内の 100% グリセリン液の粘性抵抗により、機械的振動による指針の動きが従来より緩衝されます。また、ブルドン管の動きが緩衝され、流体の脈動圧吸効果も従来品に比べ向上しています。
- 100% グリセリン液が圧力計内部の軸受、ギヤー部などの摩耗部の潤滑と内部機構の耐久性を向上させます。また、内部部品の腐蝕を防止します。
- 万一、ブルドン管が管破しても前面の透明板が飛散せず、安全キャップから作動油が抜けるように安全対策が施してあります。
- 透明板外周に緑色のセーフティーマークが付いているので、圧力範囲及び設定値の設定が簡単にできます。
- 選定の基準として、ご使用になる圧力レンジの 2 倍以上の最高目盛の圧力計をお選びください。
使用流体 一般石油系作動油、水－グリコール系作動油、りん酸エステル系作動油、水 精度 ±3%／F.S 使用温度範囲 -5～40℃ 封入液 グリセリン液 100% 許容振動範囲 0～7G 質量 110g 特殊仕様
目盛板色入表示
特殊目盛（版下、ネガを有償で作成）
セーフティーマーク使用方法
● 圧力設定範囲を示す場合 ● 圧力設定値を示す場合 左右 2 個のセーフティーマークを圧力計設定範囲の上限（右）と下限（左）を個々の位置に合せてセットします。
左右 2 個のセーフティーマークを一緒に合せて矢印状にしてセットします。
使用上のご注意
- グリセリン圧力計の取付姿勢は垂直に取付てください。垂直以外の取付姿勢によっては、指示精度が狂ったり、グリセリン封入液が漏れる恐れがあります。
- 手書きによる特殊目盛板のグリセリン圧力計は製作できません。
- セーフティーマークは、出荷時は全てゼロ位置にセットして出荷します。
- 前面透明板はポリカーボネイト製（PC）ですので、有機溶剤に直接触れないようにしてください。塗装作業の際には、マスキング処理を実施してください。

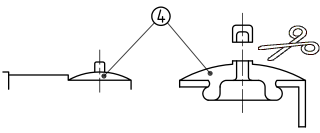

- 最高使用圧力 1MPa 以下の場合は、安全キャップ④の先端を切り取ってからご使用ください。
- 1MPa 以下の圧力計は、ブルドン管のトルクが弱いため、圧力計ケース内の温度変化（内圧変化）が指示精度に影響を与えます。安全キャップ突起部を切断することにより、内圧と大気圧が均衡し、精度が保持されます。但し、 安全キャップを切断した後は、グリセリン液が漏れる恐れがありますので安全キャップが必ず上を向く姿勢でご使用ください。
メーカ 型番 価格 OPG-形状-株形状-接続ねじ口径-接続ねじ口径-大きさ-圧力レンジ（最高目盛） 価格は都度お問い合わせください
