全機種 SI 単位表示！セーフティマーク標準装備！
圧力計に関する各種証明書（トレーサビリティ体系図、合格証、検査成績書、校正証明書）の発行を致します。お問い合せください。
特長
- 完全密封された圧力計内のグリセリン液の粘性抵抗により、機械的振動による指針の動きが緩衝されます。
- グリセリン液の粘性抵抗により、ブルドン管の動きが緩衝され、流体の脈動圧を吸収します。
- グリセリン液が圧力計内部の軸受、ギヤー部などの摩耗部の潤滑の役目もするため、内部機構の耐久性を向上させます。
- 万一、ブルドン管が管破しても前面の硝子が飛散せず、安全キャップから水が抜けるように安全対策が施してあります。
- ケース外周の緑色のセーフティマークが付いているので、圧力範囲の設定が簡単にできます。
- 選定基準として、ご使用になる圧力レンジの 2 倍以上の最高目盛圧力の圧力計をお選びください。
形式
OSG - A T - G1/4 - 60 x 10MPa 機種 グリセリン圧力計 ステンレス仕様 形状 A : 縁なし形 株形状 T : 四角 接続ねじ径 G1/4
R1/4大きさ 60 : ø60mm 圧力レンジ（最高目盛） 圧力レンジ表をご覧ください。 仕様
使用流体 清水（一般石油系作動油、りん酸エステル系作動油） 精度 ±1.6%/F.S 使用温度範囲 -5～40℃ 指示誤差 ±0.3%／10℃ 封入液 グリセリン液 許容振動範囲 0～7G 特殊仕様
目盛版色入表示（ご相談ください）
寒冷地仕様（使用温度範囲 -15～60℃、シリコンオイル入り）
圧力レンジ表
圧力レンジ ø60 A形 G1/4 ø60 A形 R1/4 1MPa ○ ○ 1.6MPa ○ ○ 2.5MPa ○ ○ 4MPa ○ ○ 6MPa ○ ○ 10MPa ○ ○ 16MPa ○ ○ 25MPa ○ 40MPa ○ セーフティーマーク使用方法（ø60）
● 圧力設定範囲を示す場合 ● 圧力設定値を示す場合 左右 2 個のセーフティーマークを圧力計設定範囲の上限（右）と下限（左）を個々の位置に合せてセットします。
左右 2 個のセーフティーマークを一緒に合せて矢印状にしてセットします。
使用上のご注意
- 形状・大きさ・圧力レンジの組合せにより製作不可能な機種もありますので、各機種毎の形式表を参考にしてご選定ください。
- グリセリン圧力計の取付姿勢は垂直に取付けてください。垂直以外の取付姿勢によっては、指示精度が狂ったり、グリセリン封入液が漏れる恐れがあります。
- 手書きによる特殊目盛板のグリセリン圧力計は製作できません。

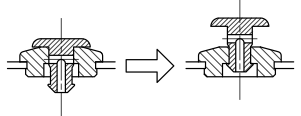

- 最大目盛りが 1MPa 以下の場合は緑色のプラグを上げてからご使用ください。
メーカ 型番 価格 OSG-形状-株形状-接続ねじ径-大きさ-圧力レンジ（最高目盛） 価格は都度お問い合わせください
