・タンク取付形温度スイッチ TSD

油タンクの油温検出用として開発された、バイメタル式温度スイッチ！ IP65 保護等級相当品

特長

  • 温度スイッチ本体を、タンク側面に R1/2 ねじで直接取り付けます。
  • タンク上部からのフランジ取付形に比べ、安価な温度スイッチです。
  • コネクタが付いています。

* M12×1-4 ピンコネクタタイプは、別途お問い合わせください。

形式

TSD - ※ X - 11
num num num num
num 製品名称 タンク側面取付形
num 設定温度 45～75℃ 間で 5℃ 毎に設定可能（出荷時に固定）
num 接点形式 X : 温度上昇で OFF
Y : 温度上昇で ON
num モデルナンバー 11 : 標準仕様

接点仕様

形式 接点形式 ディファレンシャル 接点容量 最小電流 使用温度範囲 接点寿命 質量
TSD-※X-11 温度上昇で
OFF		 45X〜75X:
6.5（5～8）℃

45Y〜65Y:
4.5（3～6）℃

70Y〜75Y:
6.5（5～8）℃
AC 125V 1.5A
DC 12V 1.5A
AC 250V 0.9A
DC 24V 0.9A
（寿命 10 万回基準）
50mA -20～105℃ 機械的寿命
200万回

接点寿命
定格最大負荷時
10万回		 210g
TSD-※Y-11 温度上昇で
ON

設定温度

設定温度範囲 45℃～75℃ / 5℃ 毎に設定可能
設定温度ランク 45℃～50℃ 55℃～75℃
設定温度公差 ±3℃ ±4℃

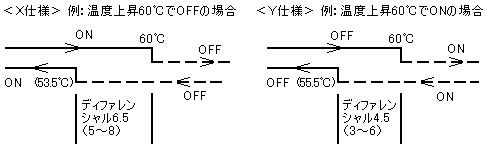

接点構成

作動原理


メーカ　型番 価格
TSD-設定温度-接点形式-モデルナンバー 価格は都度お問い合わせください
TSD-SUS-設定温度-接点形式-モデルナンバー 価格は都度お問い合わせください
TSF-設定温度-接点形式-モデルナンバー 価格は都度お問い合わせください
TSF-SUS-設定温度-接点形式-モデルナンバー 価格は都度お問い合わせください
