クーラント液の液ダレ防止！
特長
- ユニバーサルノズルにはチェック弁が内蔵されています。クーラントポンプを停止すると、即時にノズルからのクーラント液の "液だれ" が止まりますので、ワーク脱着時間の短縮が可能です。
万一ノズルが切粉などで詰まった場合でもノズル側からの分解掃除が可能です。
- ノズルの向きは手作業で全方向 80 度自由に動きます。
- クーラント液が飛散しませんので、清潔な作業環境が維持できます。
- 特にマシニングセンタの天井シャワー用クーラントノズルに最適です。
- ノズル先端を長くして、クーラント液をワーク切削個所に正確に噴射できる枝付ノズルタイプもあります。
形式
UN - 02 - 6-1OL 機種
UN : ユニバーサルノズル UNC : カートリッジユニバーサルノズル 接続ねじ口径 02 : R1/4（ユニバーサルノズル）
18 : M18 x 1.5（カートリッジユニバーサルノズル）モデル No * ユニバーサルノズル
6 ノズル内径 d : 6mm 6-M1 M18 x 1.5
カートリッジユニバーサルノズル
6-10L ノズル内径 d : 4mm
ノズル枝長さ 10mm6-10L-M1 ノズル内径 d : 4mm
ノズル枝長さ 10mm* ノズル枝無しで 6mm 以外のノズル内径はご相談ください。
仕様

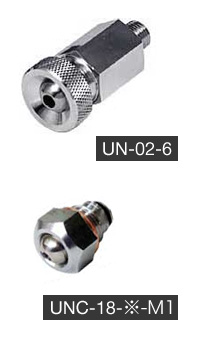

形式 UN-02-6 UNC-18-※-M1 取付ねじ R1/4 M18 x 1.5 取付部シール方式 テーパーねじ方式 銅パッキン方式 ノズル径 6mm 4mm、6mm ノズル旋回角度(α) ±40℃ 枝付 : α=30° 質量 150g 60g 使用個所 天井シャワークーラントノズル等の取付方法や、取付スペースのあまり制約の無い個所に適しています。 スピンドルフランジ取付面からの突出寸法を最小限（17.5mm）に抑えたカートリッジ形ノズルです。 最高使用圧力 7MPa 耐圧 11MPa クラッキング圧力 0.01MPa 接液部 本体材質 C3604（クロームメッキ） チェック弁材質 SUS630 SUS303 パッキン材質 - C1100 パッキン寸法（内径x外径x厚さ） - 18 x 22 x 2
メーカ 型番 価格 UN-接続ねじ口径-モデル No * 価格は都度お問い合わせください UNC-接続ねじ口径-モデル No * 価格は都度お問い合わせください
