ASKER 高分子計器株式会社　試験片打抜刃

引張試験・引裂試験等、各種物性試験に用いられる試験片を作製するための打抜刃です。
・Ｔ字状取付部付 / ・取付部なし / ・円柱状取付部付
取付部分の形状については上記の3種からお選びいただけます。

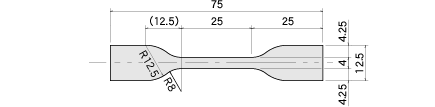

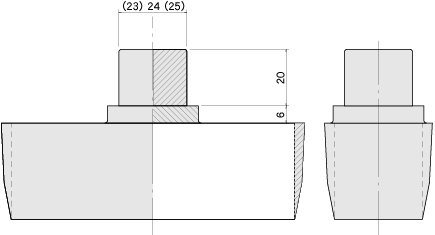

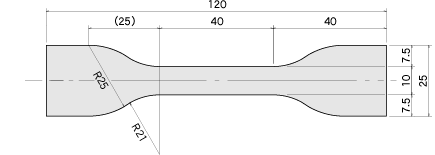

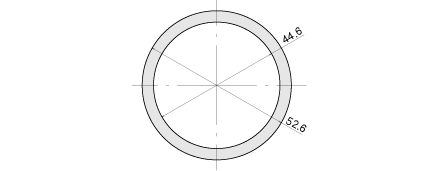

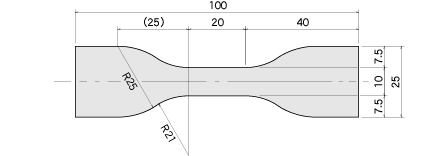

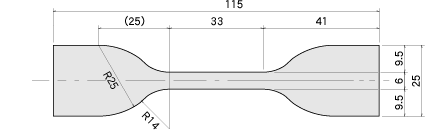

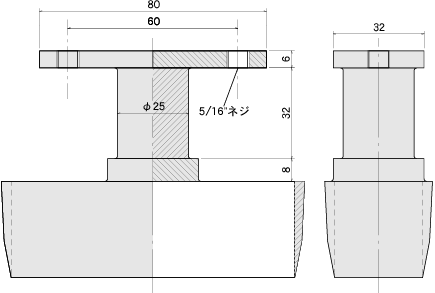

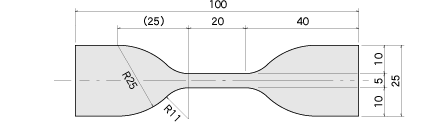

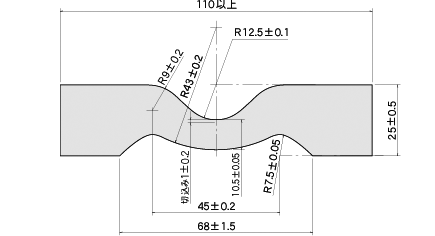

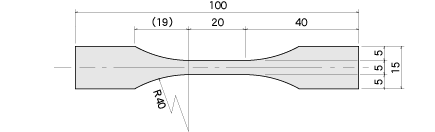

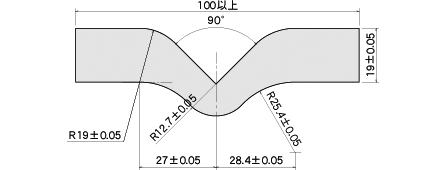

測厚器・打抜刃・金型・治具 試験片打抜刃 引張試験・引裂試験等、各種物性試験に用いられる試験片を作製するための打抜刃です。 ・Ｔ字状取付部付 ・取付部なし ・円柱状取付部付 取付部分の形状については上記の3種からお選びいただけます。 試験片打抜刃一覧 No 名称 準拠規格 取付部形状 T字状 円柱状 ナシ 1 引張　1号形　ダンベル状 JIS K 6251 ○ ○ ○ 2 引張　2号形　ダンベル状 ○ ○ ○ 3 引張　3号形　ダンベル状 ○ ○ ○ 4 引張　4号形　ダンベル状 ○ ○ ○ 5 引張　5号形　ダンベル状 ○ ○ ○ 6 引張　6号形　ダンベル状 ○ ○ ○ 7 引張　7号形　ダンベル状 - - ○ 8 引張　8号形　ダンベル状 - - ○ 9 リング状　1号形 - - ○ 10 引裂　クレセント形 JIS K 6252 ○ ○ ○ 11 引裂　切り込み無し　アングル形 ○ ○ ○ 12 引裂　トラウザ形 ○ ○ ○ ※上記以外のJIS、ASTM、DIN、ISO、BS規格による各型は特注品として製作いたします。 取付部一覧 No 名称 13 T字状 14 円柱状（23φ・24φ・25φ） 15 ナシ 試験片打抜刃 (1:1) 1 引張　1号形　ダンベル状 ↑試験片打抜刃一覧へ 2 引張　2号形　ダンベル状 ↑試験片打抜刃一覧へ 3 引張　3号形　ダンベル状 ↑試験片打抜刃一覧へ 4 引張　4号形　ダンベル状 ↑試験片打抜刃一覧へ 5 引張　5号形　ダンベル状 ↑試験片打抜刃一覧へ 6 引張　6号形　ダンベル状 ↑試験片打抜刃一覧へ 7 引張　7号形　ダンベル状 ↑試験片打抜刃一覧へ 8 引張　8号形　ダンベル状 ↑試験片打抜刃一覧へ 9 リング状　1号形 ↑試験片打抜刃一覧へ 10 引裂　クレセント形 ↑試験片打抜刃一覧へ 11 引裂　切り込み無し　アングル形 ↑試験片打抜刃一覧へ 12 引裂　トラウザ形 ↑試験片打抜刃一覧へ 取付部形状 (1:1) 13 T字状 ↑取付部一覧へ 14 円柱状（23φ・24φ・25φ） ↑取付部一覧へ 15 ナシ ↑取付部一覧へ

型　　　式 　 試験片測厚器 SSA-20型 （税別）（送料別）価格は都度、お問い合わせください
