| 形式 | 入力 相数 ［相］ |
電圧 クラス [V] |
容量 [kW] |
W [mm] |
H [mm] |
D [mm] |
W1 [mm] |
H1 [mm] |
D2 [mm] |
H2 [mm] |
質量 [kg] |
| VFS15S-2002PL | 1 | 200 | 0.2 | 72 | 130 | 101 | 60 | 131 | 7.5 | 13 | 0.8 |
| VFS15S-2004PL | 1 | 200 | 0.4 | 72 | 130 | 120 | 60 | 121.5 | 7.5 | 13 | 1 |
| VFS15S-2007PL | 1 | 200 | 0.75 | 72 | 130 | 135 | 60 | 121.5 | 7.5 | 13 | 1.1 |
| VFS15S-2015PL | 1 | 200 | 1.5 | 105 | 130 | 150 | 93 | 121.5 | 7.5 | 12 | 1.6 |
| VFS15S-2022PL | 1 | 200 | 2.2 | 105 | 130 | 150 | 93 | 121.5 | 7.5 | 12 | 1.6 |
| VFS15-2002PM | 3 | 200 | 0.2 | 72 | 130 | 101 | 60 | 131 | 7.5 | 13 | 0.8 |
| VFS15-2004PM | 3 | 200 | 0.4 | 72 | 130 | 120 | 60 | 121.5 | 7.5 | 13 | 0.9 |
| VFS15-2007PM | 3 | 200 | 0.75 | 72 | 130 | 130 | 60 | 121.5 | 7.5 | 13 | 1 |
| VFS15-2015PM | 3 | 200 | 1.5 | 105 | 130 | 130 | 93 | 121.5 | 7.5 | 13 | 1.4 |
| VFS15-2022PM | 3 | 200 | 2.2 | 105 | 130 | 130 | 93 | 121.5 | 7.5 | 13 | 1.4 |
| VFS15-2037PM | 3 | 200 | 3.7 | 140 | 170 | 150 | 126 | 157 | 7.5 | 14 | 2.2 |
| VFS15-2055PM | 3 | 200 | 5.5 | 150 | 220 | 170 | 130 | 210 | 7.5 | 12 | 3.5 |
| VFS15-2075PM | 3 | 200 | 7.5 | 150 | 220 | 170 | 130 | 210 | 7.5 | 12 | 3.6 |
| VFS15-2110PM | 3 | 200 | 11 | 180 | 310 | 190 | 160 | 295 | 7.5 | 20 | 6.8 |
| VFS15-2150PM | 3 | 200 | 15 | 180 | 310 | 190 | 160 | 295 | 7.5 | 20 | 6.9 |
| VFS15-4004PL | 3 | 400 | 0.4 | 107 | 130 | 153 | 93 | 121.5 | 7.5 | 13 | 1.4 |
| VFS15-4007PL | 3 | 400 | 0.75 | 107 | 130 | 153 | 93 | 121.5 | 7.5 | 13 | 1.5 |
| VFS15-4015PL | 3 | 400 | 1.5 | 107 | 130 | 153 | 93 | 121.5 | 7.5 | 13 | 1.5 |
| VFS15-4022PL | 3 | 400 | 2.2 | 140 | 170 | 160 | 126 | 157 | 7.5 | 14 | 2.4 |
| VFS15-4037PL | 3 | 400 | 3.7 | 140 | 170 | 160 | 126 | 157 | 7.5 | 14 | 2.6 |
| VFS15-4055PL | 3 | 400 | 5.5 | 150 | 220 | 170 | 130 | 210 | 7.5 | 12 | 3.9 |
| VFS15-4075PL | 3 | 400 | 7.5 | 150 | 220 | 170 | 130 | 210 | 7.5 | 12 | 4 |
| VFS15-4110PL | 3 | 400 | 11 | 180 | 310 | 190 | 160 | 295 | 7.5 | 20 | 6.4 |
| VFS15-4150PL | 3 | 400 | 15 | 180 | 310 | 190 | 160 | 295 | 7.5 | 20 | 6.5 |
 各寸法は上図の部分を示します。（例：VFS15-2022PM） |
|||||||||||
Easy: 簡単設定、簡単操作
★大きな設定ダイヤルでパラメータを一発設定！
操作パネル上の設定ダイヤルを回して選び、 中央部を押して決定します。
大きな設定ダイヤルは、周波数設定用にも使用できます。
設定ダイヤルを、回して、押す
★EASYキーで、使用頻度の高いパラメータのみ表示
EASYキーで２つのモードを切換えできます。
簡単設定モード：よく使うパラメータのみ表示します。最大32個
標準設定モード：すべてのパラメータを表示します。
★インバータに電源を入れなくても、パラメータ設定が可能
オプションのパラメータライタを使用して、パラメータの読出し／書込み／設定／保存が できます。
機械に複数台のインバータを組み込む場合の、出荷時設定に便利です。
パラメータライタ
Ecology: エコ・デザイン
★長寿命設計
長寿命の主回路コンデンサなどを採用し、設計期待寿命10年※の長寿命設計です。
※周囲温度：年平均40℃、出力電流：定格電流の80%、1年365日24時間運転。
★環境に調和
①RoHS（欧州特定有害物質使用制限）指令に対応
②標準で全容量に、国土交通省仕様に対応するノイズフィルタを内蔵し、周辺機器を考慮したエコ設計です。
さらに単相200V、三相400V機種は欧州EMC指令に対応します。
★安全機能搭載で、信頼性の高い出力遮断が可能
安全規格に対応するSTO（Safe Torque Off）機能で、出力遮断できます。
インバータ搭 載の安全機能を使用することで、システムを簡易化でき、コストダウンにつながります。
Energy: 省エネ＆パワフル運転
★モータと一緒に、省エネルギーを実現
①省エネルギー効果の高いPMモータを、標準で駆動可能。
モータ定数の設定は、オートチュー ニングで簡単です。
②誘導モータには、自動省エネモード。
特にファン、ポンプなどの二乗低減トルク負荷の省エネルギー効果を高めます。
PMモータ

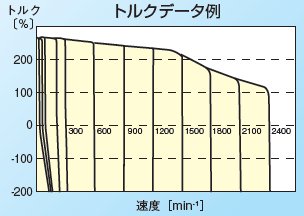

★高トルク負荷を楽々運転
ベクトル制御で、始動時から定格周波 数まで、高トルク運転ができます。
さら に、始動周波数を0.1Hzに設定すると、 力強くスムーズに始動します。
＊VFS15-4015PLで、東芝標準三相400V-1.5kW 4極モータをパラメータ設定のうえ駆動した場合。
Elegant: 応用性
★オートチューニングで、モータ定数を簡単設定
ベクトル制御、PMモータ制御で必要なモータ定数を簡単に設定でき、モータの特性を最大限に引き出します。
オートチューニングに必要なモータ情報
○ モータ定格容量(kW)
○ モータ定格電流(A)
○ モータ定格回転数(min-1)
○ モータ定格電圧(V)・・・PMモータは誘起電圧（線間実行値）
※モータの定格銘板をご確認ください。
★ティーチング機能で、昇降機械を簡単調整
昇降機械用に搭載している、ブレーキシーケンス機能、軽負荷 高速運転機能は、ティーチング機能で、
機械に合わせたパラ メータの調整が簡単にできます。
また、全容量で発電制動駆動 回路を内蔵しているため、制動抵抗器の取付けも容易です。
Evolution: システムの拡張性
★RS485通信機能を標準装備
Modbus-RTUプロトコル／Toshibaプロトコルに対応
通信速度：最大38.4kbps

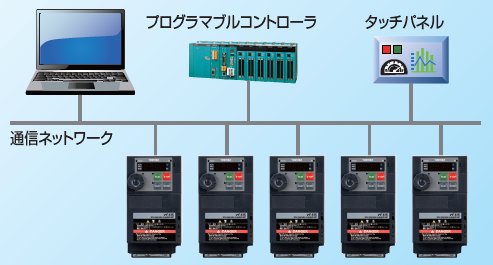

★充実のネットワークオプション対応
CC-Link、PROFIBUS-DP、DeviceNetTM、EtherNet/IPTM、EtherCATR、CANopenR、に対応します。
＊ CC-Linkは三菱電機株式会社、DeviceNetはODVA（Open DeviceNet Vendor Association）、EtherNet/IPはControlNet International, Ltd、
EtherCATはBeckhoff AutomationGmbH、CANopenはCAN in Automationの登録商標です。
★簡易プログラミング機能＜My機能-S＞搭載
リレーやPLCなどで構成していた外部回路の一部を、インバータ搭載のMy機能-Sで対応し、システムを簡略化できます。
簡単にプログラミングできるツール（PCL001Z）を用意しています。
