■各種メーカ新製品のご案内　サンドビック 他

【サンドビック】高送り正面フライスカッタ　コロミル４１９ 新型正面フライスカッタです。５コーナ仕様により、コーナ単価を低減させると同時に低抵抗、高送りを実現させています。更に２０％消費電力削減にも！   ステンレス鋼、高硬度鋼およびチタン合金加工用に最適化され、高剛性の５コーナ仕様チップで荒加工～中仕上げ加工に適応します。 １９°と小さな切込み角により、最大１．１ｍｍ/刃の高送りが可能です。同社のテーマである「お客さまの生産性向上」に大きく貢献しています。 またシャープな切れ刃とポジカッタにより、消費電力を削減するエコなカッタです。他社高送りカッタに比べ、同条件下で２０％程度の消費電力削減に成功しました。   【製品特長】   ① 切込み角１９°、最大１．１ｍｍ／刃の高送りが可能  ② 工具径：φ３２－１００ｍｍ、最大切込み：２．０ｍｍ  ③ 内部給油対応で、良好な切りくず排出と長いチップ寿命を両立  ④ シャープなチップとポジのカッタにより低抵抗、低電力  ⑤ ５コーナ仕様のチップによりコーナあたりの単価を削減   ⑥ ５種類のブレーカ、１１種類の材種のチップによりあらゆる被削材に対応  ⑦ 導入品目はカッタ２８品目、チップ３３品目       【用途】 ① 高送り正面フライス加工および倣いフライス加工 ② ほとんどの加工分野と産業分野に対応 ③ 長い突出し量を必要とする部品の加工 ④ 低動力機や治具が弱い場合にも最適     【加工事例】  お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

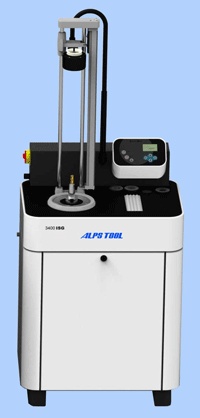

【アルプスツール】焼きバメ装置　 ＩＳＧ３４００ＴＬＫ－１１－ＷＳ/ＩＳＧ３４００ＷＫ－１１－ＷＳ 電磁誘導加熱方式 焼きバメ装置ＩＳＧ３２００－４００Ｖ/ＩＳＧ３２００ＷＫ－４００Ｖがフルモデルチェンジ｡最新機種ディスクトップタイプのＩＳＧ３４００ＴＬＫ－１１－ＷＳ、タワータイプのＩＳＧ３４００ＷＫ－１１－ＷＳの２機種です。     【製品特長】 ＩＳＧ３４００ＴＬＫ-１１-ＷＳ ① 電磁誘導式による短時間加熱と接触式による短時間冷却を踏襲､機上で全ての工具交換作業が完了できる ② 標準コイルでφ３２まで､オプションコイルとの併用でφ５０までの大径のホルダに対応 ③ 最適な局部加熱が可能で、工具への熱によるダメージは与えない ④ 専用チャックとの組み合わせでハイス工具も利用可能 ⑤ オプションの水冷装置ＦＫＳ３４００Ｍと併用する事で時間の掛かる冷却作業も短時間で行うことが可能 　 ＳＧ３４００ＷＫ-１１-ＷＳ ① 電磁誘導式による短時間加熱と水冷式による短時間冷却を踏襲､機上で全ての工具交換作業が完了できる ② 標準コイルでφ３２まで､オプションコイルとの併用でφ５０までの大径サイズ、かつ６８０ｍｍストロークでロングシャンクのホルダに対応し､加熱と冷却の行程でホルダの形状を選ばない ③ 最適な局部加熱が可能で、工具への熱によるダメージは与えない ④ 専用チャックとの組み合わせでハイス工具も利用可能 ⑤ 工具交換の際に刃物の着脱以外はホルダ等の高温部位に全く触れる事無く作業でき､非常に安全 　 お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

【カワタテック】 メカ式自動割出装置　ミニタッチデックス　ＦＤ－１０７ 無人化対応のメカニカル割出テーブルタッチデックス、画期的な発想によりお客様の生産性アップに貢献します。タッチデックスは、加工物のインデックスを全自動にて行う装置です。   ＣＮＣ割出台インデックスとの違いは、それ自体にサーボモータを持たず、マシニングセンタのＺ軸移動によりテーブルを回転させる割出機構にあります。       【製品特長】    ① テーブルサイズφ１０７、重さ１３ｋｇとコンパクトな手のひらサイズ ② ベースプレートが脱着可能なので縦・横・寝かせるの３面置きが可能となり、多彩な取付け方法に対応できる ③ ワンプッシュ割出角度：４５° ④ 最小割出角度：１５° お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

【ツダコマテクノサポート】 汎用治具クランパー　Ｖ・クランプ　ＶＣＰシリーズ 既成概念を打ち破る革新治具クランパーの登場です。V溝クサビ口金によるプルダウン機構が、ワークの浮きを抑え込む。     ＶＣＰシリーズは、従来のクサビタイプの締め付け治具に無い革新的機能をもった高精度汎用治具クランパーです。マシンの加工ストロークを最大限に利用することが可能です。段取り時間の短縮、高精度、切削条件の向上に大きく貢献するまさに「革新」の名にふさわしい製品です。    【製品特長】  ① マシンテーブルのＴ溝を利用してテーブルに直接取り付けができ、ワークの大きさ、形状に合わせて、自由自在に、スピーディーに、らくらく段取り替えができます。 ② 独自のＶ溝クサビ口金を固定側、移動側両方に装備、プルダウン機構によって、ワークの浮き上がりをシャットアウトし、ワーク正直台へ傾くことなく強力に押し下げます。 ③ ワークは口金面と正直台へ密着した２面拘束状態となり、加工中のびびりに強く、高い平行度が得られます。           お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

【伊藤製作所】魔法の口金　セミオーダータイプ 一瞬で水平にクランプ出来てワークのビビリがなくなる事で大好評の魔法の口金に、セミオーダータイプが登場しました。       【魔法の口金の製品特長】  ① 切削時間の短縮　加工物の底面が密着されることで、切削面のビビリが無くなります。切削条件が向上でき、時間短縮によりコストダウンに繋がります。 ② クランプ時間の短縮　初心者でも簡単に、正確な加工物のクランプが出来ます。 （２～３度締めでなく、一気締めでクランプ可能） ③ 製品精度ＵＰ・信用度ＵＰ　固定精度を１/１０００ｍｍに向上させました。加工物の品質と信用の向上になります。 ④ 取付けが簡単　現在使用しているバイスの口金を取外して、魔法の口金をセットするだけ！初心者でも簡単に交換できます。       【セミオーダータイプ】   従来のマグネットタイプに加えてユーザー様の声より、ボルト取付けタイプの取り扱いを始めました（オーダー品）。特に油性切削液をご使用の場合はさらに安心して使用できます。現在ご使用のバイスのメーカー・型式等により対応します。さらに、ワークが口金に密着していまいワークの取り外しが困難な場合や黒皮材をクランプしたいとのユーザー様の声から、メッシュ加工を施したタイプも取り扱い可能になりました。               お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

【ミツトヨ】粗さ測定用プローブ　サーフテストプローブ ＣＮＣ三次元測定機で粗さ測定も可能に！！   三次元測定機上で粗さ計測が可能な、粗さ測定用プローブです。プローブはスキッド式の粗さ検出器を採用し、プローブ内部の駆動機構により粗さ測定を行うことが可能です。粗さ測定および粗さ解析には、専用ソフトウェアＳＵＲＦＰＡＫ－ＳＰを使用します。    【製品特長】  ① 寸法計測から粗さ計測まで一括実行 ② 三次元測定機上でワークの段取りを替えることなく、接触式粗さ計測が可能 ③ ＰＨ１０Ｍ／ＭＱ（回転ヘッド）と接続可能な、プローブジョイント機構を採用し、ＰＨ１０Ｍ／ＭＱ（回転ヘッド）に取付けて、プローブ姿勢を変更することで様々な傾斜面の粗さ測定も可能 ④ 他のＣＭＭプローブとの共存も可能で、ＡＣＲ３（プローブチェンジャー）等を使うことにより、寸法計測から粗さ計測まで全自動での計測が可能 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い

【日東工器】アトラエース　ＡＲＡ－１００ 重量を４０％軽減したアトラエース　ＡＲＡ－１００、穴あけ能力φ１７．５～１００ｍｍの携帯式磁気応用穴あけ機です。    アトラエースＡＲＡ－１００は軟鋼材に直径１７．５～１００ｍｍまでの穴あけが可能な携帯式磁気応用穴あけ機です。本体重量は３０ｋｇと従来機に比べ４０％も軽く、サイズも小型化しました。４種類の刃物の取り付けが可能で、穴あけ位置の微調整が出来ます。また、安全性向上のため各種防止機能を装備。消費電力も従来機に比べ２７％減。切削回転速度を無段階に制御できるため刃物の長寿命化にもつながります。       【取り付け可能な刃物】    ジェットブローチ（ワンタッチタイプ）・ジェットブローチ・ハイブローチ（ワンタッチタイプ）・ツイストドリル     【製品仕様】   電源：ＡＣ２００　５０Ｈｚ／６０Ｈｚ 定格消費電力　１,８００Ｗ 定格電流９Ａ 定格時間３０分   本体重量３０ｋｇ   お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い
