シチズンセイミツ株式会社

トリメトロン[1Sシリーズ] 1S-100LP / 1S-010LP / 1S-100 / 1S-010 / 1S-010FIS

  シチズンセイミツ株式会社 トリメトロン[1Sシリーズ] 1S-100LP / 1S-010LP / 1S-100 / 1S-010 / 1S-010FIS シチズンセイミツ株式会社 トリメトロン[1Sシリーズ] 1S-100LP / 1S-010LP / 1S-100 / 1S-010 / 1S-010FIS
型   式

    1S-100LP (税別)(送料別)価格は都度、お問い合わせください
1S-010LP (税別)(送料別)価格は都度、お問い合わせください
1S-100
1S-010 (税別)(送料別)価格は都度、お問い合わせください
1S-010FIS (税別)(送料別)価格は都度、お問い合わせください

●特徴:
  • より小さく: 小型タイプのため、より狭い箇所への取付も可能です。
  • 耐久性:スピンドル部にボールスライドを採用し、耐久性を高めてあります。
  • 耐環境性:より防塵防滴性を向上させました。加工/組立の現場などにも安心して使用できます。
  • LPタイプは-NG/OK/+NGの判定ランプを内蔵。離れた場所からでも一目で合否の確認ができます。

●仕様:

仕様

型式 1S-100LP 1S-010LP 1S-100 1S-010 1S-010FIS
目量 1μm 10μm 1μm 10μm 20μm
指示範囲 ±0.05mm ±0.5mm ±0.05mm ±0.5mm ±0.5mm
精度 ±1μm ±5μm ±1μm ±5μm ±15μm
測定力 0.98N
スピンドル行程 2.5mm
接点容量 DC24V 4mA(抵抗負荷)
標準
仕様
測定端子※1 F-001
裏ブタ※2 フラットバック(F-M103-1)
ケーブル 1m
ゴムベロー M-131
オプション レリーズ M-140

◎1Sタイプは接点とボディ間は絶縁されています。  ◎2Sタイプは接点はボディに接続されています。
◎測定力はすべてゴムベローを取付けない状態での値です。(取付けた場合には、測定力は約0.05~0.15N高くなります。)
※1 その他各種測定端子が利用できます。 ※2 その他各種裏ブタが利用できます。

オプションケーブル 長さ 3m 5m 6m 10m 15m

トリメトロン[1Sシリーズ]

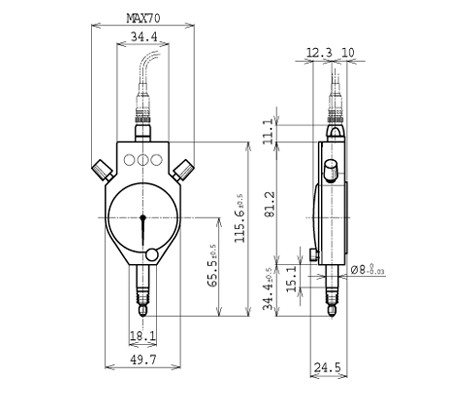

1S-***LP 寸法図

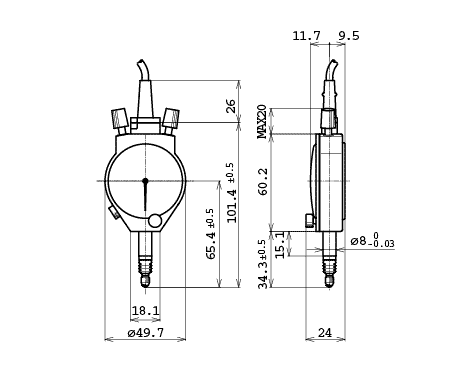

1S-100 寸法図

オプション・アクセサリー



測定端子

形状 寸法 製品番号
スチール 超硬 セラミック ナイロン
L=7 F-001 F-101 F-201 F-301
L=9 F-002
L=5.6 F-171
L=11.5
L1=5
ΦD=Φ1.0
F-003
L=11.5
L1=5
ΦD=Φ1.5
F-004
L=11.5
L1=5
ΦD=Φ2.0
F-005
L=11.5
L1=5
ΦD=Φ2.5
F-006
L=11.5
L1=5
ΦD=Φ3.0
F-007
L=10
L1=2.5
ΦD=Φ0.5
F-102
L=10
L1=2.5
ΦD=Φ1.0
F-103

L=10
L1=2.5

ΦD=Φ2.0

F-104
L1=5
L2=14
ΦD=Φ5
F-008
R=0.4 F-105
R=0.6 F-106
ΦD=Φ0.5 F-107
ΦD=Φ1.0 F-108
ΦD=Φ2.0 F-109
ΦD=Φ3.0 F-110



バックマウント(裏ブタ)

フラットバック センターバック
オフセットバック ポストバック
スクリュウバック アジャスタブルバック


機種 外形
寸法
ΦD
(mm)
取付
穴数
製品番号
F
(フラット)
C
(センター)
O
(オフセット)
P
(ポスト)
S
(スクリュウ)
A
(アジャスタブル)
3M-□□□
4M-100P
68 4 F-M100 C-M100 O-M100 P-M100 S-M100 A-M100
2S-□□□
2M-100
53.2 4 F-M101 C-M101 O-M101 P-M101 S-M101 A-M101
1S-□□□ 47.1 3 F-M103-1 C-M103-1 O-M103-2 P-M103-1 S-M103-1 A-M103-1
DGM-1001B
DGM-1005B
47.1 3 F-M103-3 C-M103-2 O-M103-2 P-M103-1 S-M103-2 A-M103-2
DGM-0501B
DGM-0505B
41.7 3 F-M104 C-M104 S-M104
1S-100LP
1S-010LP
47.1 3 F-M103-1 C-M107
(受注生産)
P-M103-1 S-M103-1 A-M107
(受注生産)


レリーズ

適用機種 製品番号
1S,2S,4B-5,2B-5,2BF-3
DGM-050□B
DGM-100□B,2M,3M,4M
M-140


フィンガーレバー

形状 適用機種 製品番号
M2.5の測定端子を持つすべての機種に取付可能 M-129


インジケータブッシュ

形状 適用機種 製品番号
Φ8ステム部をもつ、すべての機種は本部品を使用することにより固定可能 M-150


ゴムベロー

形状 適用機種 製品番号
ゴム
DTH-P70W M-130
1S-□□□
2S-□□□
CLS-1L
DTH-P□□※1
M-131
DGM-050□B
DGM-100□B
M-132
DGB-100□B
DGB-100□B/AL
M-135
DGB-250□B M-136
IPD-P510 M-137
IPD-B505F M-138
IPD-B515 M-139
IPD-B535 M-142

※1 DTH-P50Lにはゴムベローは付けられません。
