シグナルインジケータ用 ライトボックス TLB-1 / TLB-7 廃番/ TLB-3L / TLB-3B / TLB-5L

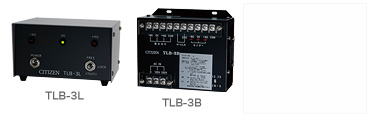

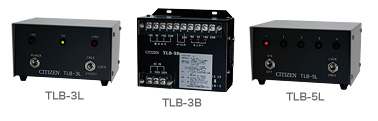

  シチズンセイミツ株式会社 シグナルインジケータ用 ライトボックス TLB-1 / TLB-7 / TLB-3L / TLB-3B / TLB-5L シチズンセイミツ株式会社 シグナルインジケータ用 ライトボックス TLB-1 / TLB-7 / TLB-3L / TLB-3B / TLB-5L
型   式

    TLB-1 (税別)(送料別)価格は都度、お問い合わせください
TLB-7 廃番
TLB-3L (税別)(送料別)価格は都度、お問い合わせください
TLB-3B (税別)(送料別)価格は都度、お問い合わせください
TLB-5L (税別)(送料別)価格は都度、お問い合わせください

●特徴:

トリメトロン、シグナルリミットとの組合せで測定結果をランプ表示します。

  • 制御出力の有無、機器組込タイプなど各種ライトボックスを用意しています。用途に合わせてお選びください。

●仕様:
型式 TLB-1 TLB-7 TLB-3L TLB-3B TLB-5L
ランプ表示 3段階(LED) 5段階(LED)
電源 AC100V 50/60Hz AC100V/200V
50/60Hz
AC100V
50/60Hz
消費電力 3VA 5VA 10VA 10VA 10VA
接点出力 なし AC200V, 5A(抵抗負荷) AC200V, 3A
(抵抗負荷)
AC200V, 5A
(抵抗負荷)
外形寸法 142(W)×138(D)×86(H)mm 120(W)
×130(D)
×73(H)mm
143(W)
×138(D)
×86(H)mm
検出器 1S・2Sタイプ 1S・2Sタイプ、2B-5 1S・2Sタイプ、2B-5 4B-5
添付品 ヒューズ(0.5A)×2
変換アダプタ×1
ヒューズ(0.5A)×2
変換アダプタ×1
制御出力コネクタ
(QS-P6FL(関西コンセント))×1
ヒューズ(0.5A)×2
変換アダプタx1
制御出力コネクタ
(MC16LSF2(本多通信工業))×1
プラグジャック
(ゲート信号用)×1
ヒューズ(0.5A)×2 ヒューズ(0.5A)×2
変換アダプタ×1
制御出力コネクタ
(MC16LSF2(本多通信工業))×1
ピンジャック
(ゲート信号用)×1

*電源はAC200V用に仕様変更も致します。


オプション・アクセサリー


IPD-CC1用オプション

形状 適用機種 製品番号
IPD-CC1用オプション IPD-CC1-RSE2:IPD-CC1/RS専用
※EXT RS IN(トリガ入力)が不要な場合は、市販のインターリンクケーブルが使用できます。
RS-232C+I/O用ケーブル
IPD-CC1用オプション IPD-CC1-BCD2:IPD-CC1/BO専用 BCD用ケーブル


IPD-SC1R用オプション

形状 適用機種 製品番号
IPD-SC1R用オプション 表示取付けユニット(ケーブル付) IPD-SC1-DPM
IPD-SC1R用オプション RSケーブル:RS-232C通信のみ使用する場合 IPD-SC1-RS2
IPD-SC1R用オプション RS+I/Oケーブル:外部入出力およびRS-232Cを両方使用する場合 IPD-SC1-IF2
IPD-SC1R用オプション I/Oケーブル:外部入出力のみ使用する場合 IPD-SC1-IO2


測定端子

形状  寸法 製品番号
スチール 超硬 セラミック ナイロン
測定端子 L=7 F-001 F-101 F-201 F-301
L=9 F-002
測定端子 L=5.6   F-171
測定端子 L=11.5
L1=5
ΦD=Φ1.0
F-003
L=11.5
L1=5
ΦD=Φ1.5
F-004
L=11.5
L1=5
ΦD=Φ2.0
F-005
L=11.5
L1=5
ΦD=Φ2.5
F-006
L=11.5
L1=5
ΦD=Φ3.0
F-007
L=10
L1=2.5
ΦD=Φ0.5
  F-102
L=10
L1=2.5
ΦD=Φ1.0
  F-103

L=10
L1=2.5

ΦD=Φ2.0

  F-104
測定端子 L1=5
L2=14
ΦD=Φ5
F-008
測定端子 R=0.4   F-105
R=0.6   F-106
測定端子 ΦD=Φ0.5   F-107
ΦD=Φ1.0   F-108
ΦD=Φ2.0   F-109
ΦD=Φ3.0   F-110

※取付ネジはM2.5P0.45でデジメトロン、エレメトロン、トリメトロン、ミューメトロンなど全て共通して使用できます。
◎特殊形状の測定端子の設計/製作についてはご相談下さい。



テコ式用測定端子

形状 寸法(mm) 適用形状 製品番号
超硬 ナイロン
ミニメトロン/デジメトロン用
テコ式用測定端子
ΦD=Φ1 L=20 1T用
DGM-0201BT
DGM-0205BT
F-111
ΦD=Φ2 L=20 F-112
ΦD=Φ3 L=20 F-113
エレメトロン用
テコ式用測定端子
ΦD=Φ2 L=28 DTH-L F-138 F-302
ΦD=Φ1 L=28 DTH-L F-139

◎特殊形状の測定端子の設計/製作については御相談下さい。



バックマウント(裏ブタ)

フラットバック センターバック
バックマウント(裏ブタ) バックマウント(裏ブタ)
オフセットバック ポストバック
バックマウント(裏ブタ) バックマウント(裏ブタ)
スクリュウバック アジャスタブルバック
バックマウント(裏ブタ) バックマウント(裏ブタ)

機種 外形寸法
ΦD
(mm)
取付穴数 製品番号
F
(フラット)
C
(センター)
O
(オフセット)
P
(ポスト)
S
(スクリュウ)
A
(アジャスタブル)
3M-□□□
4M-100P
68 4 F-M100 C-M100 O-M100 P-M100 S-M100 A-M100
2S-□□□
2M-100
53.2 4 F-M101 C-M101 O-M101 P-M101 S-M101 A-M101
1S-□□□ 47.1 3 F-M103-1 C-M103-1 O-M103-2 P-M103-1 S-M103-1 A-M103-1
DGM-1001B
DGM-1005B
47.1 3 F-M103-3 C-M103-2 O-M103-2 P-M103-1 S-M103-2 A-M103-2
DGM-0501B
DGM-0505B
41.7 3 F-M104 C-M104     S-M104
1S-010BF 47.1 3 F-M103-1 C-M107       A-M107


レリーズ

適用機種 製品番号
1S,2S,4B-5,2B-5,2BF-3
DGM-050□B
DGM-100□B,2M,3M,4M
M-140
レリーズ


フィンガーレバー

形状 適用機種 製品番号
フィンガーレバー M2.5の測定端子を持つすべての機種に取付可能 M-129


インジケータブッシュ

形状 適用機種 製品番号
インジケータブッシュ Φ8ステム部をもつ、すべての機種は本部品を使用することにより固定可能 M-150


ラグホルダー

ラグホルダー ラグホルダー SMA-0417


ゴムベロー

形状 適用機種 製品番号
ゴム
ゴムベロー DTH-P70W M-130
ゴムベロー 1S-□□□
2S-□□□
CLS-1L
DTH-P□□※1
M-131
ゴムベロー DGM-050□B
DGM-100□B
M-132
ゴムベロー DGB-100□B
DGB-100□B/AL
M-135
ゴムベロー DGB-250□B M-136
ゴムベロー IPD-P510 M-137
ゴムベロー IPD-B505F M-138
ゴムベロー IPD-B515 M-139
ゴムベロー IPD-B535 M-142

※1 DTH-P50Lにはゴムベローは付けられません。



テーブルプレート

形状 適用スタンド 寸法
(mm)
平坦度 製品番号
焼入ラップ セラミック
テーブルプレート V-1
V-2
ΦD=Φ50 オプチカル
干渉縞
3本以内
TP-101 TP-201
(ΦD=Φ55)
ΦD=Φ80 TP-102 TP-202
ΦD=Φ80
溝入
TP-103 TP-203
テーブルプレート 50×76 TP-104 TP-204
50×76
溝入
TP-124 TP-224

形状 適用スタンド 寸法
(mm)
製品番号
焼入ラップ
テーブルプレート BST-1B
(補助テーブル)
  TP-106
テーブルプレート BST-2B A=3 TP-107
A=5.6 TP-108


横型スタンド用測定端子(各端子は可動側/固定側2本で1セットです。)

BST-1B

形状 測定範囲 測定深さ 製品番号
横型スタンド用測定端子 Φ4~59mm 0~7mm F-050
横型スタンド用測定端子 Φ12~67mm 0~12mm F-051
横型スタンド用測定端子 Φ1.5~56mm 0~2.5mm F-052
横型スタンド用測定端子 Φ87~126mm 0~12mm F-053

○ 材質はSK材の焼入れ。
○ 標準はF-050が附属しています。



BST-2B

形状 測定範囲 測定深さ 製品番号
横型スタンド用測定端子 Φ2~20mm 0~2mm F-060
横型スタンド用測定端子 Φ5~23mm 2~5mm F-061
横型スタンド用測定端子 Φ5~23mm 2~5mm F-062

○ 材質はSK材の焼入れ。
○ 標準はF-060が附属しています。F-061、F-062使用時は別途テーブルプレート(TP-108)が必要です。



BST-3LB

形状 寸法
(mm)
測定範囲 測定深さ 製品番号
横型スタンド用測定端子 L=43.5
L2=42
L1=30.5
Φ4~59mm 0~7mm F-070
L=30.5
L2=29
L1=17.5
Φ12~67mm 0~12mm F-071
横型スタンド用測定端子 L=44.5
L2=42
L=34.5
Φ1.5~56mm 0~2.5mm F-072
L=31.5
L2=29
L1=21.5
Φ87~126mm 0~12mm F-073


MEI-1,H-2B,H-2LB

形状 製品番号
横型スタンド用測定端子 F-150
横型スタンド用測定端子 F-151
横型スタンド用測定端子 F-152
横型スタンド用測定端子 F-153
横型スタンド用測定端子 F-154
横型スタンド用測定端子 F-155
横型スタンド用測定端子 F-156

○平行度保証規格は内側80%以内での値[F-150~F-152 1.2μm以内、F-153~F-156 2.5μm以内]
○材質は、F-155、F-156が焼入れ鋼、これ以外は超硬。
