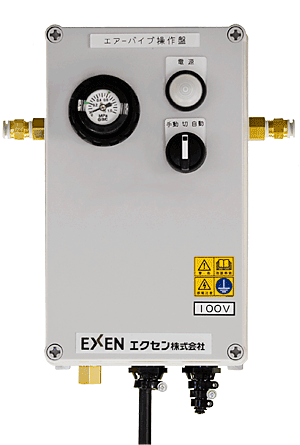

エアーバイブレータ電動操作盤 CE110型

エアーバイブレータ電動操作盤 CE110型

エアーバイブレータ電動操作盤 CE110型

隔操作も簡単!エアーバイブレータの電動操作盤

型式
CE110 (税別)(送料別)価格は都度、お問い合わせください

CE110型はエアー式、ボールバイブレータ・ピストンバイブレータを手軽に運転出来る電気式のバイブレータ専用の操作盤です。100Vの電磁弁を内蔵していますので、100Vの商用電源だけで運転が可能です。後は、バイブレータのチューブ配管と入力エアーの準備だけですぐに運転が可能になります。
(装備部品:圧力計・レギュレータ・3方電磁弁・入力コード)

スイッチ切り替えは自動と手動
スイッチ切り替えは自動と手動
切り替えスイッチは自動とOFFと手動です。現場での連続運転したい場合は手動に外部信号やのタイマー信号をもらって運転する場合は自動に切り替えて使えます。
ワンタッチのエアー配管を採用
給気側とバイブレータ側の継手にはワンタッチ接続のプッシュワンコネクターを採用していますので、8X6のチューブを差し込むだけの配管で工具なしで運転準備が簡単です。
(ボールバイブレータはオイラーの設置が必要です。)
入力コード5mを標準装備
100V入力用に5mのコードが標準装備されていますので、エアー配管完了後、100Vのコンセントに差し込み、スイッチを入れるだけで、すぐに運転開始が出来ます。
バイブレータの能力が自由に可変
圧力計と圧力調整のレギュレータを装備している為、空気圧力の調整で、振動の強さや、振動数の調整が自由に調整出来ます。取付物に合わせた振動の力を選定してください。
ON-OFF操作が簡単
運転の操作は3方電磁弁の操作だけでバイブレータの運転が可能な為、現場での使用以外にも、簡易設置の運転に適しています。又、3方弁で排気している為に残留エアーの心配もなく起動もスムーズです。
簡単な壁取付式
本体装備の取付穴をビス固定するだけで簡単に取り付けが可能です。壁やステーに取り付けてご使用下さい。

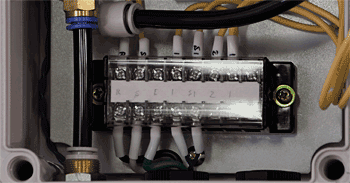

遠方からの自動運転が可能
他の機器とのインターフェースをとり自動運転をしたい場合や、タイマー盤での時間制御運転を実施したい場合は外部端子(無電圧接点)を使用して、スイッチを遠方にするだけで離れた場所からの操作が可能です。

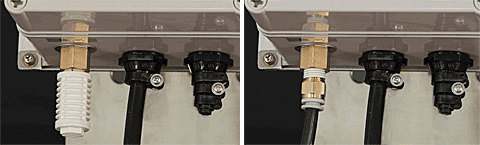

外部延長排気や排気騒音防止マフラー
3方弁の排気口には配管ねじを装備しています。排気位置を屋外や遠方まで伸ばす場合は、排気のホース延長や、排気音やミストをを少なくする場合はマフラーなどの配管部品を取り付けて使用してください。(配管部品はオプション部品です。)


CE110 仕様

型 式 構 造 入力電圧(V)/
消費電力(W)
使用圧力
(MPa)
CE110 屋内仕様 AC100/2.2
ケーブル5mプラグ付
0.2~0.6
(使用気体温度-5~50℃)
型 式 最大使用
可能流量
取付穴寸法(mm)高×幅 概寸法(mm)
高×幅×奥行
質量
(kg)
CE110 800L/min
(ANR)
232×163
φ4.5×4
284×217×181 2.7

CA-110 使用可能台数

  ボールバイブレータ ピストンバイブレータ
_H8 _H19A _H32A EPV_ EPV_L
CE110 5 2 1 3 1

※当社測定基準のデータです。
 配管の状況により上記とは異なる場合があります。

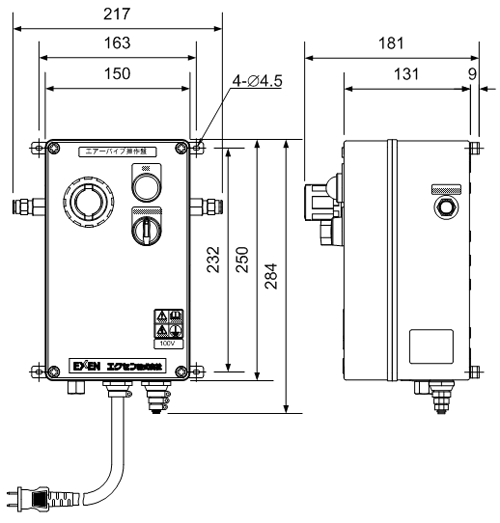

製品寸法図

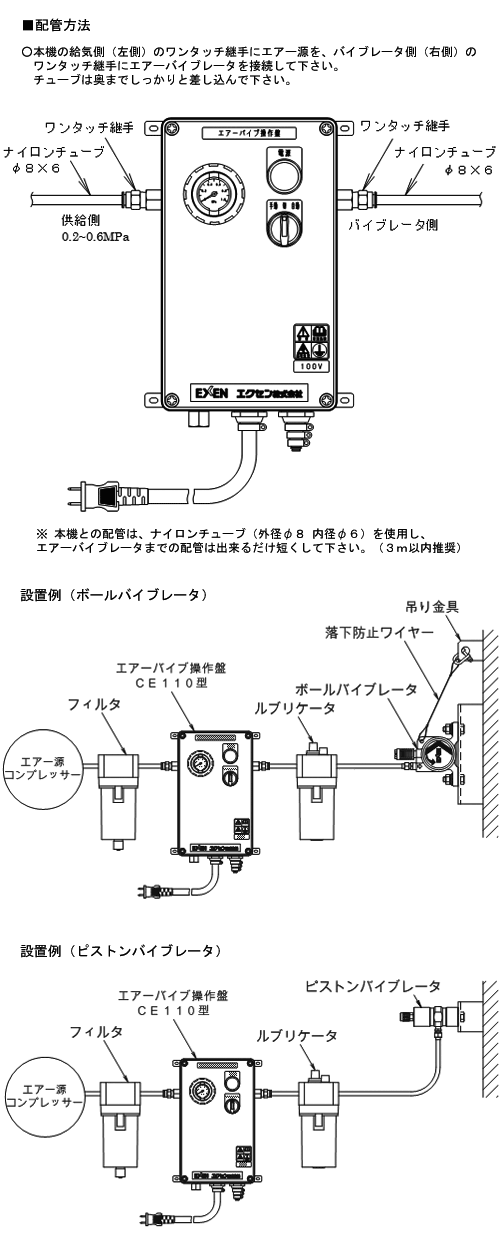

設置方法
