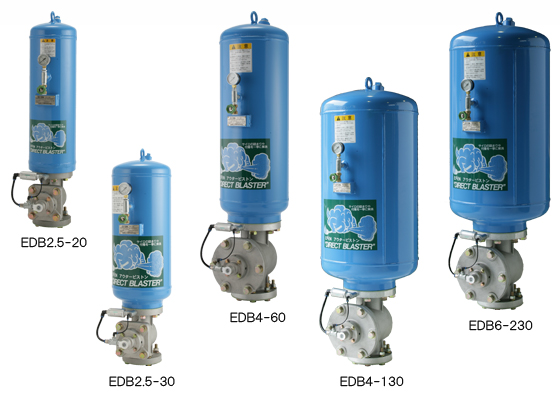

機種の選定はタンクやホッパー大きさや、閉塞の状況に応じて選定出来るように、タンク容量2.5L～230Lまで揃えています。
エアー式ダイレクトブラスターは付着や詰まりを起こした粉粒体に、直接圧縮空気を噴射して閉塞を解消する機械です。破壊力が大きく、安全性にも優れています。とくに振動を与えると固着する性質を持つ粉粒体に対して効果を発揮します。操作も簡単で、複数台を同時に作動させることも可能です。機種の選定はタンクやホッパーの大きさ、閉塞の状況に応じて選定出来るように、タンク容量2.5L～230Lまで揃えています。
※ブラスターの動作原理については「フローエイドの動作原理について」をご参照下さい。
- 新バルブ機構採用によりメンテナンス性が向上
-
従来機は一度サイロ・ホッパー等に設置すると、バルブ内部の消耗部品を交換する際、製品本体を取り外す必要があり、高所に取り付けているケースが多いこともあり、大変な作業になっていました。その欠点を取り除いた新バルブ機構を採用したことによりバルブ内部の消耗部品が設置場所で簡単に交換が可能となり、従来機に比べメンテナンス性が向上しました。
- 圧力タンクは全て第二種圧力容器の設計基準をクリア
-
エアー充填用圧力タンクは製品シリーズ（エアー式ダイレクト・エアー式ツインブラスター）同様に第二種圧力容器の基準（ＪＩＳ規格）を満たし設計・製作しています。圧力タンク容器としては規格上容量が40L（リットル）以上が対象となりますが、当社はお客様が安全にご使用して頂く為に全機種（20L～230L）を規格対象としています。メンテナンスを考慮して圧力タンク内のエアー充填有無を確認出来るように外部にメータを取り付けています。
（全機種標準装備）
- 閉塞解消効果が大きい
-

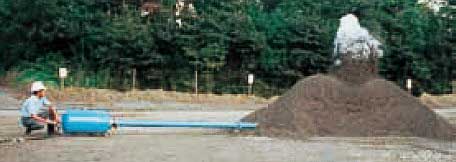

容器の外側から振動をかけたり、叩いたりするのではなく、直接内容物に作用する為、効果が大きくサイロの内部に残るデッドストックも少なくなります。
生コン工場の骨材サイロの場合は集中コントロール室から運転出来る為、多くの生コン工場で採用されて、喜ばれています。
- 工場は安全第一です
-
サイロ内の閉塞解消に人力作業に頼った為の事故が絶えません。 サイロ内の閉塞は内容物のアーチ現象とバランスによって閉塞しています。人力作業によりバランスが崩れると一気に内容物が流れ始めて大きな事故につながることになります。エアー式ダイレクトブラスターはこれらの人身事故を防ぐ目的の為にも多くの現場で採用されています。
- 圧力調整で噴射力が可変出来る
- 傘型バルブ方式を採用している為、供給エアーの圧力を可変することで噴射力を調整することが出来ます。 大型機への取り替え要望や、小型機の取り替え要望が出たときに無駄な取り替え工事をせず圧力調整で対応可能です。
- 窒素ガスも使用出来ます
- 内容物が可燃性や爆発の危険性があるものに対しては噴射エアーに窒素ガスを使用することが出来ます。閉塞解消時の防爆安全対策をブラスターで確保出来る為、経費削減にもなります。この製品はごみ処理プラントなどで多くの実績があります。
- 専用ノズルをオプションでご用意致しております
- 付着や詰まりの状況、取付場所に応じてお選びいただける専用ノズルを各種ご用意しております。
- ※1000℃以上の高熱耐熱仕様の特殊ノズルも製作可能。
-
|
ダイレクトブラスター標準仕様
| 型式 |
吐出口径
（in） |
タンク容量
（L） |
使用圧力
（MPa） |
使用気体 |
| EDB2.5-20 |
2.5 |
20 |
0.3～0.7 |
圧縮空気又は窒素ガス |
| EDB2.5-30 |
30 |
| EDB4-60 |
4.0 |
60 |
| EDB4-130 |
130 |
| EDB6-230 |
6.0 |
230 |
| 型式 |
防錆方法 |
質量
（kg） |
| 内面 |
外面 |
| EDB2.5-20 |
エポキシ樹脂塗料 |
エポキシ樹脂塗料 |
38 |
| EDB2.5-30 |
42 |
| EDB4-60 |
81 |
| EDB4-130 |
103 |
| EDB6-230 |
168 |
※電磁弁アッセンは別売り品となりますので電圧を確認の上ご発注下さい。
※タンク部は最高使用圧力1.0MPaで設計・製作されています。
|

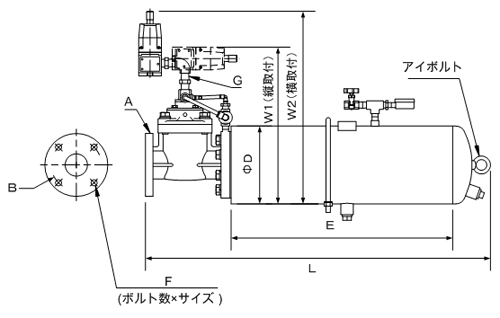

製品寸法図
製品寸法表
| 型式 |
吐出口径 |
全長 |
幅 |
| A |
B |
C |
L |
W1 |
W2 |
| EDB2.5-20 |
65 |
140 |
4-M16 |
959 |
390 |
500 |
| EDB2.5-30 |
949 |
417 |
527 |
| EDB4-60 |
100 |
175 |
8-M16 |
1,296 |
494 |
604 |
| EDB4-130 |
1,338 |
566 |
676 |
| EDB6-230 |
150 |
240 |
8-M20 |
1,779 |
664 |
774 |
| 型式 |
タンク径 |
給気口
G |
アイボルト |
| ΦD |
E |
| EDB2.5-20 |
216 |
566 |
15A
（1/2B) |
12 |
| EDB2.5-30 |
267 |
494 |
| EDB4-60 |
319 |
712 |
16 |
| EDB4-130 |
462 |
685 |
| EDB6-230 |
512 |
1,011 |
20 |

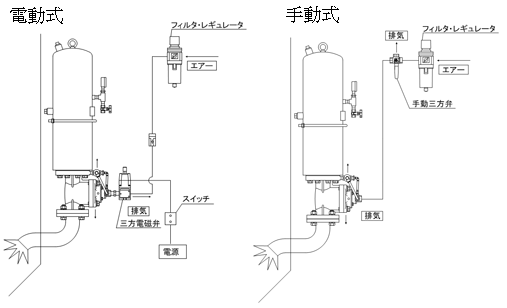

設置方法
エクセンのダイレクトブラスターは、操作盤を使って複数台を遠隔操作することができます。1台だけの場合は手動式でも電動式でも操作可能です。
なお、電動操作で粉塵爆発の危険性のある粉粒体を扱う場合、三方電磁弁を防爆電磁弁にかえることで、安全な操作が行えます。
※同一エアー供給源に複数台数のブラスターを設置する時や、エアーレーション等を併用する場合は、一次側の減圧による誤噴射防止のために必ずチェックバルブを電磁弁手前のエアー供給側個々に設置して下さい。
■必要エアー量の計算方法
V：必要エアー量（NL/min） Vo：ブラスター総タンク容量（Ｌ）
P：使用圧力（MPa） M：作動サイクル（min）
例）EDB2.5-30型6台を使用圧力0.7MPa、5分間隔で使用の場合
2.2kWのコンプレッサーで十分ご使用になれます。
※コンプレッサーは吐出し空気量200NL/min（1.5kW）以上の物をご使用下さい。200NL/min以下の物でご使用の場合は、三方電磁弁の直前に10L以上のレシーバタンクを接続して下さい。
