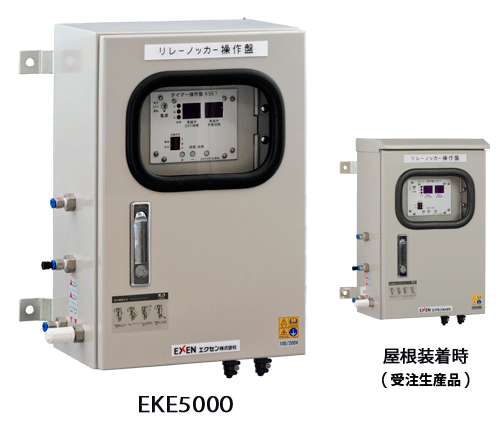

EKE5000型は、フローエイド閉塞防止機器エアー式のリレーノッカー・ミニミニブラスター・ソフトディスクブラスターなどの運転間隔のコントロールと電磁弁を装備してＡ系統、Ｂ系統の２系統での運転が可能な屋内外兼用仕様の操作盤です。 （保護等級IP44水切防水）
入力電源はAC100Ｖ～240Ｖのフリー電圧です。（入力DC24Ｖも対応可能：受注生産品）
タイマーの設定時間も１秒から９９時間と幅広く設定可能であり、タイマーの表示もＬＥＤを採用して見やすい。
又タイマー制御以外に運転回数制御も可能となりました。
- 入力電源がフリー電圧（AC100～240V）で用途が広がる
-
一台の操作盤で入力電源単相AC100Ｖ～240Ｖの電圧に対応可能である為、ほとんどの現場に対応が可能です。出力は入力電圧と同じ電圧で出力されます。
（入力DC24V対応品は受注生産品です。）

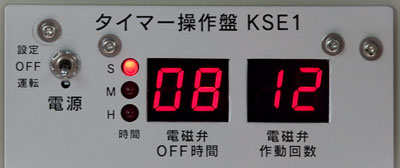

- タイマーの時間表示が明るくて見やすい
- タイマーの表示が発光ダイオードで明るくて見やすくなっている為、うす暗い現場でも簡単に設定時間を確認することが出来ます。
- タイマーの時間設定が簡単
- タイマーの秒・分・時間の設定はカバーを開け、指でのスイッチ切り替えで、秒・分・時間のスイッチ位置にあわせて、0.5秒及び1～99秒、 1～99分、1～99時間と簡単に切替出来ます。
- 作動回数の設定も便利
- 運転間隔時間の設定後、作動回数の設定も簡単です。設定回数は１回～99，無限まで設定可能です。また、作動回数は開始から終了するまで残りの回数も表示する為、便利です。
- 標準と交互の切り替えが出来る
-
ポート電磁弁の使用で２系統にノッカーを分けて使用する場合は、“交互”に設定A・B２系統の交互運転を実施することが出来ます。 （ノッカー操作盤HKEシリーズ機能と同じ）A系統のみの使用でタイマー設定時間が長い場合は、“標準”に設定して下さい。
出荷時は交互に設定しています。
- 複数台数使用可能
-
EKE5000型はノッカー使用台数（通常配管時） RKV/RKD/RKVSなど使用できる機種別の台数は、15は１０台、20PA，30PAは８台、/60PAは６台、80/100PAは４台（１系統当たり）の同時制御が可能です。
（リレー配管使用時は機種に関わらず１系統当たり１０台まで使用可能）
- 保護等級IP44
-
EKE5000型は保護等級（IP44）水切防水防塵構造なので屋内外での使用が可能です。ほこりの多い現場や屋外での設置など現場を選ばずに設置することが出来ます。
- 外部の設備機器からの信号をもらって運転が可能
-
操作盤内に端子台に設置してある外部接点（無電圧接点）を使用し、ホッパーの開閉バルブの信号や、搬送ラインの信号を受けてノッカーの打撃を開始させることが出来る為、自動制御時の遠隔操作に便利です。
- 無限回数設定と外部信号の組み合わせが便利
- タイマー設定で運転間隔時間の設定後、運転回数を無限にしておけば、外部信号をもらっている間は運転し続ける為、便利に使えます。
- 試運転が簡単に出来る
-
タイマーの設定をする前に、取り付けたリレーノッカーやブラスターが正確作動するかは、盤上の電源スイッチを設定側にしてＥＮＴＥＲキーを押すことにより試運転が簡単に出来ます。

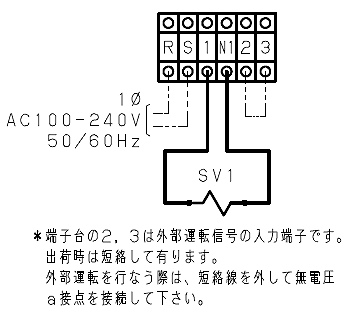

- EKE5000型 配線注意事項
- 端子台“2，3”は、操作盤を外部にて制御する場合に使用します。端子台“2，3”間にスイッチ（接点）を設けて使用して下さい。
