振動モータ EKM-6Pシリーズ（６極３相200V）
振動フィーダから振動スクリーンまで、幅広い用途に使える６極振動モータのニューモデル
型式 EKM20-6P （税別）（送料別）価格は都度、お問い合わせください EKM35-6P （税別）（送料別）価格は都度、お問い合わせください EKM60-6P （税別）（送料別）価格は都度、お問い合わせください EKM85-6P （税別）（送料別）価格は都度、お問い合わせください
EKM-6Pシリーズはロータ軸両端の偏心錘（ふりこ）の回転により強力な遠心力振動を発生。付着や詰まりを起こした粉粒体を共振させ、ほぐし効果を与えます。とくにこの6Pシリーズは製品・部品・物等の供給・輸送機械（フィーダ）にも選別（スクリーン）機械にも適し、全閉防滴構造のうえ、あらゆる方向・角度で取り付けることが可能です。また、維持費が安く、耐久性にも富んでいます。
シリーズはEKM20-6P／EKM35-6P／EKM60-6P／EKM85-6Pの全４機種。
- 取り付ピッチを変更し汎用性アップ
- 市場で広く使われている取り付ピッチとボルトサイズを新たに採用しました。
＊従来機種のKM-6Pシリーズとの取付互換性はありません。
※取り付けピッチとボルトサイズに付いてはこちらの「製品寸法」を参照してください。
- 小型軽量化を実現
- 従来同等機種のKM-6Pシリーズに比べ大幅な小型軽量化を実現しました。これまで取り付けることの出来なかったスペースにも対応します。

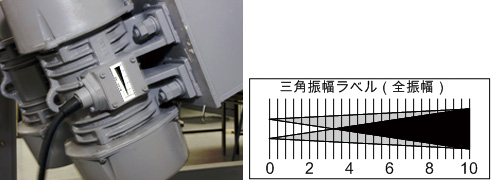

- 振幅ラベルで振幅を目で確認出来ます
- 振動モータの横位置ターミナルケースに全振幅ラベルを標準装備しました。これにより運転時の振動状態の確認や振動設備の共振による異常などがひと目で分かる為、日常のメンテナンスに役立ちます。（＊図は全振幅3mm）
- IP66相当の耐水構造なので屋外でも使用可能
- 保護等級IP66相当の全閉防滴構造を採用しているので、屋外でも安心して使用することが出来ます。
保護等級IP表示 IP（International Protection)とは、IEC規格529にて規定された固形異物や水に対する電気機器やキャビネットの異物侵入保護等級の表示のことです。
IP6（第一記号）6（第二記号） 第一記号の6は、人体及び固形異物に対する保護 保護の程度は、粉塵が内部に侵入しない。 第二記号6は、水の浸入に対する保護 保護の程度は、波浪または、いかなる方向からの水の強い直接噴流によっても有害な影響を受けない耐水構造になっています。
- 振動数を自由に変更出来ます
インバータ操作盤
- 遠心力や振幅の調整が簡単
サイドカバー取り外し

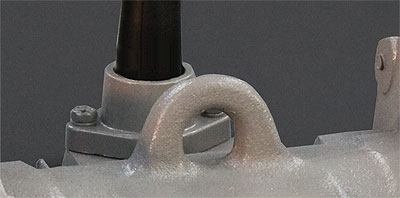

- 落下防止ワイヤーの取り付けが可能
- 万が一の取り付けボルトの外れや破断の際に、振動モータの脱落を防止する目的で、落下防止ワイヤー取付部を標準装備しました。＊ワイヤーはオプションで用意致します。

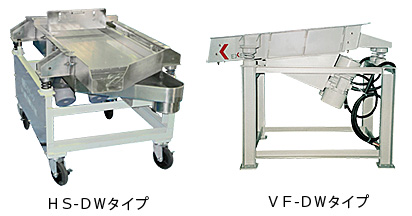

- 本製品を使用した振動スクリーンと振動フィーダー（受注生産品）
EKM-6P 仕様
型式 極数 出力
(W)電圧
(V)周波数
(Hz)電流
(A)
50/60HzEKM20-6P 6 200 200 50/60 1.59/1.50 EKM35-6P 350 2.07/1.90 EKM60-6P 600 3.58/3.27 EKM85-6P 850 4.41/4.00
型式 振動数
(Hz)
50/60Hz最大遠心力
(kN)取付け
ボルト質量
（ｋｇ）EKM20-6P 15.5/18.5 3.0 12 26.0 EKM35-6P 15.6/18.6 5.0 16 39.0 EKM60-6P 15.6/18.6 9.0 20 57.0 EKM85-6P 15.8/19.0 13.0 24 80.0

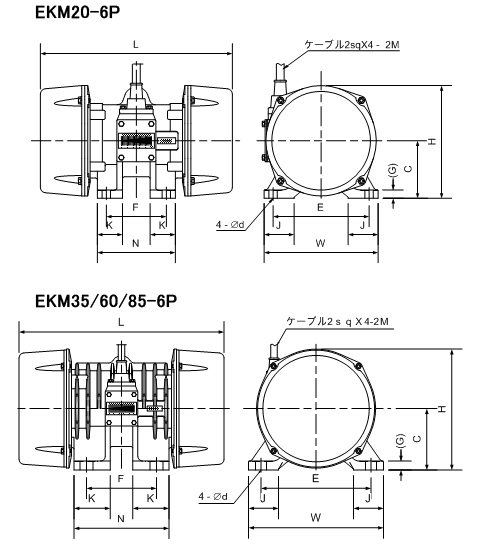

製品寸法図
製品寸法表
型式 E F G C H J EKM20-6P 160 100 14 96 188 50 EKM35-6P 180 110 13 105 205 EKM60-6P 220 140 18 123 242 60 EKM85-6P 240 24 135 266 70
型式 K L N W φｄ EKM20-6P 42 320 130 190 14 EKM35-6P 55 370 150 220 18 EKM60-6P 73 410 190 270 22 EKM85-6P 75 482 200 300 26 お見積もり・お問い合わせはこちらから
