振動モータ EKM-8Pシリーズ(8極3相200V) EKM40-8P

振動モータ EKM-8Pシリーズ(8極3相200V)

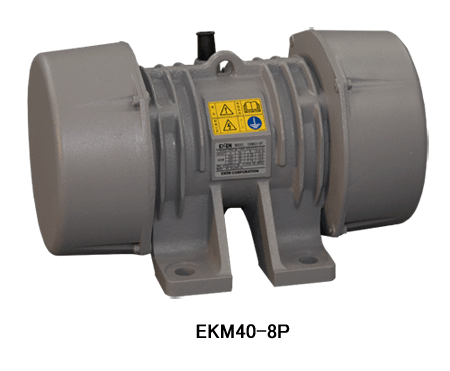

振動モータ EKM-8Pシリーズ(8極3相200V) EKM40-8P

高トルク回転により強力な遠心力と大きな振幅を発生する8極3相200Vの振動モータ。振動スクリーンの動力源として大きな力を発揮します!

型式 品目コード
EKM40-8P 000940000 (税別)(送料別)価格は都度、お問い合わせください

EKM40-8Pは8Pシリーズの1号機として開発した、ロータ軸両端の大きな偏心錘(ふりこ)の高トルク回転により強力な遠心力振動を発生し高振幅を発生出来る振動モータです。8極3相200V型は主に振動設備の、振動ふるい・振動選別・充填、ほぐし機械に適し、全閉防滴構造のうえ、あらゆる方向・角度で取り付けることが可能です。また、従来機と比較して軽量化を図った設計で取り付けピッチも汎用的に設計されています。

取り付けピッチを変更し汎用性アップ
市場で広く使われている取り付けピッチとボルトサイズを新たに採用しました。
*従来機種のKM-8Pシリーズとの取付互換性はありません。
※取り付けピッチとボルトサイズに付いてはこちらの「製品寸法」を参照してください。
小型軽量化を実現
従来同等機種のKMシリーズに比べ大幅な小型軽量化を実現しました。これまで取り付けることの出来なかったスペースにも対応します。
振幅ラベルで振幅を目で確認出来ます
振動モータの横位置ターミナルケースに全振幅ラベルを標準装備しました。これにより運転時の振動状態の確認や振動設備の共振による異常などがひと目で分かる為、日常のメンテナンスに役立ちます。(*図は全振幅3mm)
IP66相当の耐水構造なので屋外でも使用可能
保護等級IP66相当の全閉防滴構造を採用しているので、屋外でも安心して使用することが出来ます。
保護等級IP表示 IP(International Protection)とは、IEC規格529にて規定された固形異物や水に対する電気機器やキャビネットの異物侵入保護等級の表示のことです。
IP6(第一記号)6(第二記号) 第一記号の6は、人体及び固形異物に対する保護 保護の程度は、粉塵が内部に侵入しない。 第二記号6は、水の浸入に対する保護 保護の程度は、波浪または、いかなる方向からの水の強い直接噴流によっても有害な影響を受けない耐水構造になっています。
振動数を自由に変更出来ます
インバータ操作盤
出力3相200Vの汎用インバータを使用することで振動数を調整することが出来ます。つまり、振動の用途、目的に合わせて振動輸送のスピードや選別能力を上げたり、近辺設備などへの共振の回避や作業環境の確保など適正な振動数を選定することが出来ます。
遠心力や振幅の調整が簡単
サイドカバー取り外し
振動モーターの左右に装備している調整ウエイト(扇形偏心錘)を角度調整することで、遠心力の変更や振幅の調整が簡単に出来ます。これらは取付物の形状や重量に合わせて設定します。
落下防止ワイヤーの取り付けが可能
万が一の取り付けボルトの外れや破断の際に、振動モータの脱落を防止する目的で、落下防止ワイヤー取付部を標準装備しました。*ワイヤーはオプションで用意致します。

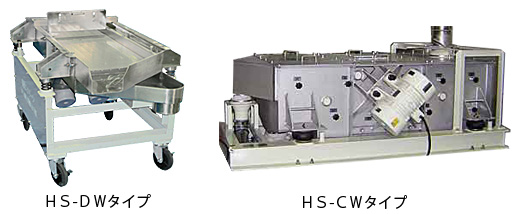

本製品を使用した振動応用機器を受注生産にてお受けいたします
EKM40-8Pシリーズは主に選別(スクリーン)機械の動力源に適している振動モータです。
エクセンでは、このEKM40-8Pシリーズを利用した振動スクリーンなどの受注生産も行っていますので、お気軽にお問合せください。




EKM-8Pシリーズ 仕様

型式 極数 出力
(W)
電圧
(V)
周波数
(Hz)
電流
(A)
50/60Hz
EKM40-8P 8 400 200 50/60 3.40/2.90
型式 振動数
(Hz)
50/60Hz
最大遠心力
(kN)
取付け
ボルト
質量
(kg)
EKM40-8P 11.7/14.0 5.0 20 57.0

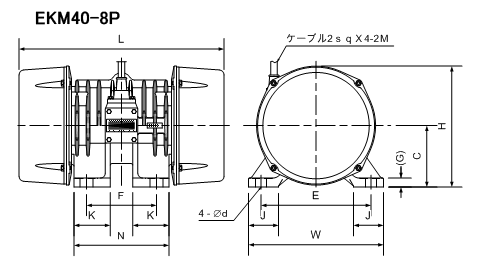

製品寸法図

製品寸法表

型式 E F G C H J
EKM40-8P 220 140 18 123 242 60
型式 K L N W φd
EKM40-8P 73 410 190 270 22
