ピストンバイブレータ(リニアタイプ)ELV8型

ピストンバイブレータ(リニアタイプ)ELV8型

ピストンバイブレータ(リニアタイプ)ELV8型

小型で高振幅!リニアタイプのピストンバイブレータ

型式
ELV8 (税別)(送料別)価格は都度、お問い合わせください

ピストンバイブレータ(リニアタイプ)ELV8型は往復リニア運動で高振幅振動を得られる為にホッパー・タンク・配管シュートの付着閉塞防止機器として高い性能を発揮するエアー式バイブレータです。同じ閉塞防止機器のノッカーシリーズやボールバイブレータシリーズに比較して、ピストンバイブレータは運転音が静かで低消費量の環境にやさしいエアー式のバイブレータです。
リニアタイプのピストンバイブレータELVシリーズは従来のピストンバイブレータEPVシリーズと構造が異なり、ピストンがシリンダー外部まで飛び出している構造である為、高ストロークの運転で高振幅を取ることが可能です。また、取り付け方向を上下逆にすることで2種類の振幅が確保出来るなどの特長があります。
ピストンバイブレータELVシリーズはEPVシリーズ同様にオイルフリーで使える為、環境にやさしく、耐食性にも優れている為、化学・薬品・食品業界をはじめにあらゆる一般産業で使用することが出来ます。(オイラーを使用するとさらに耐久性はUPします。)
長年実績のあるピストンバイブレータEPVシリーズも実証されているとおり安定した振動力を発生するピストン振動機構のエアー式のバイブレータです。ホッパー・タンク・配管シュートの付着防止、閉塞防止機器として、また粉粒体の充填や振動輸送など小型の振動テーブルや振動フィーダーなどの駆動源としても使われています。

小型容器の付着防止に最適
リニアタイプのピストンバイブレータELV8型はピストン径8mm、質量100gの小型軽量で、従来機種では強すぎて取付対応の難しかった小型の粉粒体容器やシュート部分などに取り付けることが出来ます。供給エアーの圧力調整で細かな振動力の設定が出来る為、取り付け物の特性に合わせて、最適な振動に微調整出来る特長もあります。
2種の振幅選択で用途が広い
リニアタイプのピストンバイブレータは本体ケースを被振動物に固定してピストンを往復運動させる方式と、ピストン側を被振動物に固定してケースを往復運動させる2種類の取り付けが出来るバイブレータです。通常はケース固定で使いますが、大きな振幅が必要な場合はピストンを容器に固定して使用すると約2倍の振幅を得ることが出来ます。

     (左)本体ケースを固定            (右)ピストンを固定

業界トップクラスの耐久性
高精度な加工と、本体内部のピストン摺動部にエクセンの独自特殊技術による耐磨耗性処理が施されているので、業界トップクラスの耐久性を誇ります。
オイルフリーだから広い業界に適用
リニアタイプのピストンバイブレータはオイルフリーで使えるバイブレータです。排気口にはフィルターを装備するうえ、供給エアーにオイルミストがない為、作業現場や取り扱い製品への悪影響も与えません。一般産業機械分野から薬品・食品・化学業界まで幅広く使うことが出来ます。 (EPVシリーズ同様、オイラーを使用するとさらに耐久性はUPします。)
低騒音で低消費量
騒音値60~70dB程度の排気音と空気消費量4~76L/min(ANR)と、環境にやさしい設計になっています。省エネによる維持管理の費用削減や、工場内の作業環境の改善につながります。
安心安全な防爆仕様
エアーだけの動力源で運転できて、さらに内圧機構である為、シリンダ部に粉塵が入る事はありません。つまり、電気式のような発火の恐れも少なく、粉塵爆発の危険性の伴う場所でも使用が可能です。
取付工事が簡単
本体はボルト1本で取り付けが可能です。ホッパー・タンク・シュートなどピストンバイブレータの取り付けステーを付けるだけで360度どの方向にも取り付けが可能です。

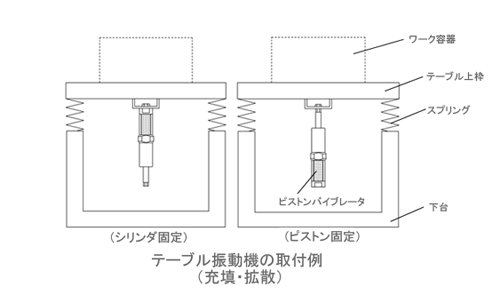

振動輸送や振動充填機への応用
ピストン運動の振動原理を応用して振動輸送の小型振動フィーダーや充填・拡散など小型振動テーブルなどの振動源として使用することが出来ます。
空気圧の変更で振動力を無段階調整
エアー式ピストンバイブレータは空気圧の変更だけで振動数、起振力を可変することが出来ます。振動力可変のメリットは取り付け物の条件が多少異なった場所でも空気圧の変更だけですみ、ご採用機種の統一がはかれます。
瞬時停止機能があるから計量機にも使いやすい
ピストンバイブレータは動力供給をOFFにすると瞬時に停止する機能がある為、計量を伴う振動輸送にも力を発揮します。
(瞬時に停止することで、停止時の装置の共振作用やワークのオーバーフィードを回避することが出来ます。)

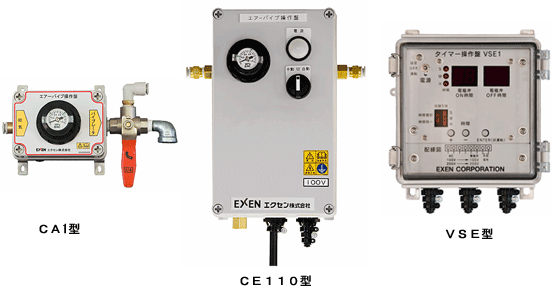

エアーバイブレータ専用操作盤
エアー式バイブレータの運転の際には、電源が不要ですぐに運転出来る手動操作盤CA1型((圧力ゲージ付)や、 外部信号がとれる100V電磁弁内蔵型の電動操作盤CE110型を準備しています。 また、タイマー操作が必要な場合はタイマー操作盤VSE型を用意しています。 (別売


ELV8仕様

型式 振動数
(Hz)
空気消費量
(L/min(ANR))
振動力
(N)
ELV8 ピストン
取付時
25-36 4-48 13-40
シリンダ
取付時
34-54 8-76 14-41
型式 振動面
(φmm)
使用圧力
(MPa)
質量
(kg)
ELV8 ピストン
取付時
8 0.2-0.6 0.1
シリンダ
取付時
20


製品寸法図

製品寸法表

型式 φA B C D E F G
ELV8 20 23 (35) M5 M5 91 96-124
型式 H φI J K L M N
ELV8 21 8 17 7 M6X9 M5X15 φ6Xφ4
