エクセン

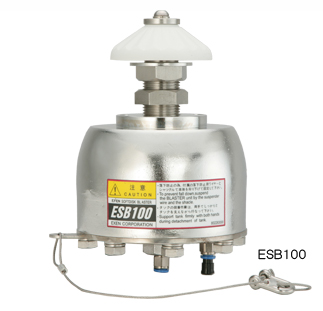

ソフトディスク ESB100

ソフトディスク

ソフトディスク

取り付け簡単!ソフトディスク360°噴射式の小型強力ブラスター

型式

ESB100 (税別)(送料別)価格は都度、お問い合わせください

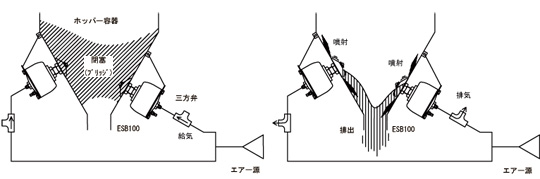

エアー式のソフトディスクブラスターはディスク状の噴射口より勢いよくエアーを360度方向に噴射して、粉粒体の付着や閉塞を解消させる小型のエアー式のソフトディスクブラスターです。従来のディスクのエアレーションタイプと比較して、タンク内で蓄圧したエアーを一気に噴射する方式である為、小型でも噴射時のほぐし効果と瞬時の噴出力で付着と閉塞防止に威力を発揮します。

取付工事で噴射ノズルの溶接加工などは不要です

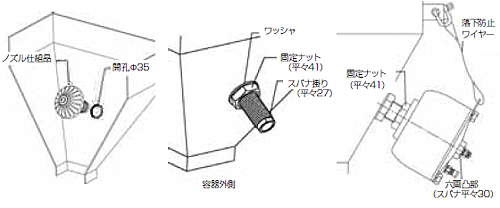

エアー式ソフトディスクブラスターの取付方法は、ホッパーやタンクの壁面に直径35mmの穴を開け、付属の吸気パイプを差し込んで、タンクの内側からソフトディスクを取り付けるだけで取付工事が出来ます。大型のブラスターのようにノズル溶接が不要ですので、工事費が安く抑えられます。ソフトディスクをタンクの外側から取り付ける場合はソフトディスク外径90mm以上の穴加工を施し、当て板にあらかじめソフトディスクをつりつけた後に当て板をタンクにボルト固定してください。

タンク、ノズルなど主要部品はステンレス部品で構成されています。
エアー式ソフトディスクブラスターの主要部品は、腐食性に強いステンレス材で構成されている為、タンク内部やノズル内部からの錆の発生もなくクリーンな状態でいつまでも使用することが出来ます。又、屋外設置でも外観を損なうことなく使用していただけます。
耐熱性に優れたシリコンを採用
エアー式ソフトディスクブラスターのワーク(内容物)との接粉部にはシリコンゴム製の弾性円盤(ソフトディスク)を採用しています。シリコンゴムは耐熱性に優れている為、高温条件の現場として、例えば焼却灰などを処理する小形のホッパーなどに適しています。(最高使用温度は150℃)

シリコンゴムの安全データ

1.環境影響性 米国EPA「33/50プログラム」及び「オゾン層破壊物質規制」の対象となる物質は含まれていない。
2.含有重金属規制  大気汚染防止法、水質汚濁防止法で規定している、鉛・砒素・クロム・カドミウム・水銀などは使用していない。

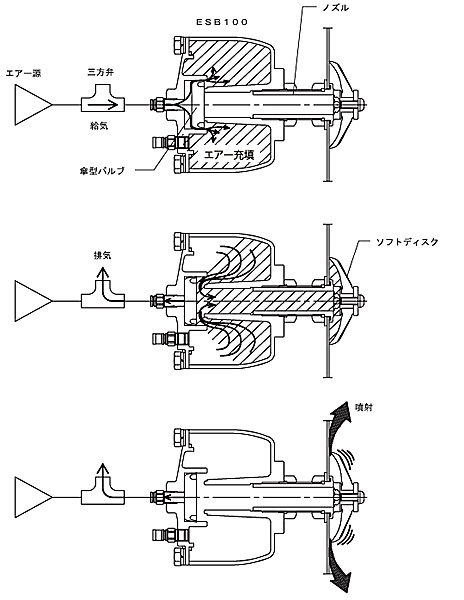

ESB作動原理
1.三方弁を吸気側へ切り替えると、圧縮空気が供給され、傘型バルブがノズルの吐出口を塞ぎ圧縮空気が傘型バルブのつばの隙間を通りタンク内に充填されます。
2.三方弁を排気側へ切り替えると、傘型バルブ内の圧縮空気が排気されると、傘型バルブが給対側に吸い寄せられタンク内の圧縮空気が瞬時にノズルの吐出口から噴射する。
3.ノズルの吐出口から噴射した圧縮空気はソフトディスク内面に当たり揺らしながら全方向(360°)に噴射する。

ソフトディスクの優れた性能
エアー式ソフトディスクブラスタータンク内の圧縮エアー排出時に一瞬、壁面より離れるだけで、閉じる瞬間まで圧縮エアーが出ている為に粉体の逆流によるトラブルもほとんどありません。 容器内で作動している為、外部へ作動音は届きにくく低騒音です。また、ソフトディスクはゴム製である為、設置対象物を傷めたりすることもありません。

リレーノッカー操作盤による制御も可能
リレー配管が可能でリレーノッカー専用操作盤ラインナップがそのまま使用出来ます。複数台を一台の操作盤で運転可能なので設備費用が安価となります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
各種ノッカー専用コントローラーを準備
ソフトディスクブラスターの運転には専用操作盤を準備しています。打撃間隔や打撃回数をコントロールする電磁弁制御用のタイマー操作盤KSE1型、 外部信号がとれる電磁弁内蔵型の操作盤HKEシリーズや、入力AC100V~240Vのフリー電圧仕様の操作盤EKE5000などを準備しています。 また、防爆エリアでの操作盤として全てエアー制御式の操作盤HKA5000Aもあります。 (別売)

左より、KSE1/HKE1100A/HKE5100/EKE5000/HKA5000A


ソフトディスクブラスター仕様

型式 使用圧力
(通常配管)
(MPa)
最短噴射サイクル
(回/min)
空気消費量
(L/回(ANR)
タンク
(L)
ESB100 0.3~0.7 12 3~7 1
型式 材質 使用気体 落下防止ワイヤー
径×長 (mm)
ノズルタンク ソフトディスク
ESB100 SUS シリコン 圧縮空気/窒素ガス Φ2×350
型式 質量
(kg)
設置条件
ノズル設置開口径
(mm)
適応最小半径
(mm)
適応板厚
(mm)
ESB100 5.5 Φ35 R150
(内径)
2~9

※制御機器は別売となります。

製品寸法図
