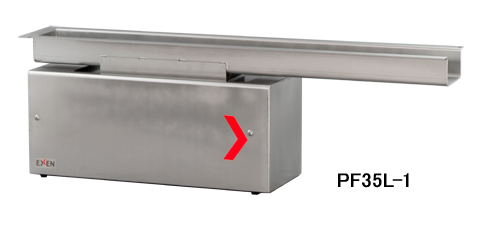

コンパクトフィーダ（エアー式 ピストンフィーダ）
小型の振動輸送に最適！ステンレス製のコンパクトピストンフィーダ
(*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
品目コード PF35L-1 (*1) （税別）（送料別）価格は都度、お問い合わせください PF35L-2 (*1) PF35L-3 (*1) （税別）（送料別）価格は都度、お問い合わせください
振動フィーダーの概要
振動フィーダは主に粉粒体の定量供給や排出などの輸送に使われます。
ピストンフィーダはエアー式のピストンバイブレータを利用してトラフに振動を与えることで、ワークを進行方向に跳ね上げ、落下を繰り返しながら輸送する振動輸送機器です。
用途は、ピストンバイブレータの特長である瞬時停止を生かした計量器への供給や、ベルトコンベアー輸送のように、投入したまま山状でワークが流れるのではなく、トラフ全面にワークが広がり流れることで輸送中の検査ラインにも最適です。
又、この広がる特性を生かした、ベルトコンベア間の中継機としても便利に使われます。
輸送能力の調整はエアーの圧力調整で自由にコントロールできるため、現場のラインで必要な輸送量を自由に調整することが可能です。コンパクトフィーダ（エアー式 ピストンフィーダ）とは・・・
トラフにエアー式のピストンバイブレータを直接取り付け振動輸送します。
トラフや振動部がステンレス製であるためサニタリー性にも優れており衛生的に使用できます。
また、エアー源だけで使用できるために手軽に使用することができます。
トラフの幅・長さ・深さの寸法や材質・輸送するワークの種類・形状・比重などの特性と必要な輸送量やワークの投入方法、据付条件などに合わせて、振動機の選定や特注対応の設計・製作に対応致します。
（但し、トラフの重量や寸法には設計制限がありますので、お問い合わせ下さい。）
（受注生産品）

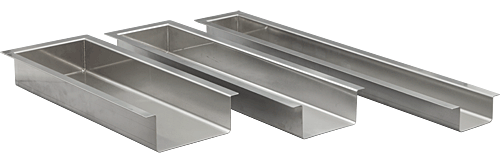

- ステンレス製のトラフと振動部のカバー
- コンパクトフィーダーはトラフにステンレスSUS304を使用してワーク接触面は♯400に仕上げてあります。
また、振動部のピストンバイブレーター収納部も同じくステンレスのカバーを設けてあるために防塵性にも優れています。
- 微細な粉粒体ワークの輸送に最適
- ピストンフィーダは化学業界や食品業界の微粉体の輸送や、一般機械の小型ワークの小規模輸送に適しています。

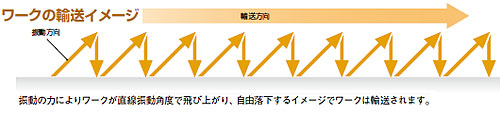

ワーク輸送のイメージはピストンバイブレータの振動をトラフに斜め方向から与えることで、ワークを進行方向に跳ね上げ、落下を繰り返しながら輸送します。
- 検査ラインの輸送に最適
- 振動輸送の特長として、トラフ内に供給された山状のワークはトラフ内に落ちると振動で全面に広がり、ワークの上下の重なりが自然になくなる特性を持っています。
ワークを流しながら目視検査して不良ワークを取り出す検査作業のラインとして使用できます。- 空気圧の変更で無段階の能力調整が出来る
輸送能力の調整はエアーの圧力調整で自由にコントロールできるため、現場のラインで必要な輸送量を自由に調整することが可能です。
- オイルフリーで環境に優しい
- ピストンバイブレータは排気フィルターを装備して、計装エアーでの使用も可能なため作業現場の環境に優しい製品です。
又、環境内に排気エアーを一切出さないためには排気エアーをホース延長で工場外へ出して使用することも可能です。
注）完全ドライエアーの長時間使用は故障の原因となります。
注）ルブリケーターの設置で少量の潤滑油を使用すれば耐久性はさらにUPします。- エアー式で低騒音・低消費量
又、空気消費量も少ないため工場内の省エネや作業環境の維持に役立ちます。
- 防爆仕様で安全です
- 電気不要で、エアーだけの動力源で運転できるため防爆仕様での使用も可能です。
又、内部は完全密閉構造であるために粉塵が入り込むこともないため、粉塵爆発の危険性がある場所でも安全に使用することが出来ます。- 豊富なピストンバイブレータシリーズ
- ピストンバイブレータシリーズにはEPVシリーズやELVシリーズの各種サイズの機種を揃えています。
据付場所の制限やトラフサイズの制限など用途に合わせた振動機の選定や特注対応の設計・製作に対応します。（受注生産品）

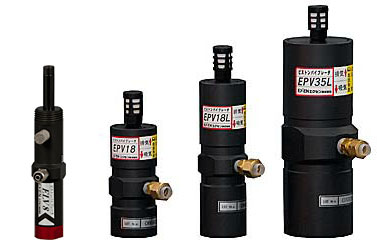

左より、ELV8／EPV18／EPV18L／EPV35L
- 各種操作盤を準備しいます
- コンパクトフィーダーシリーズ（エアー式）の運転の際には、電源が不要ですぐに運転出来る手動操作盤CA1型（圧力ゲージ付）や、100V電磁弁内蔵型の電動操作盤CE110型を標準品として準備しています。
また、タイマー操作が必要な場合はタイマー操作盤VSE型とタイマー・電磁弁内蔵の屋内外兼用操作盤EVE5000なども標準品として準備しています。（操作盤・タイマー操作盤は別売です。）

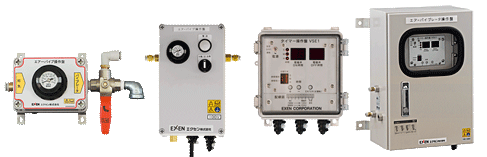

左より、CA1型 ／ CE110型 ／ VSE型 ／ EVE5000型

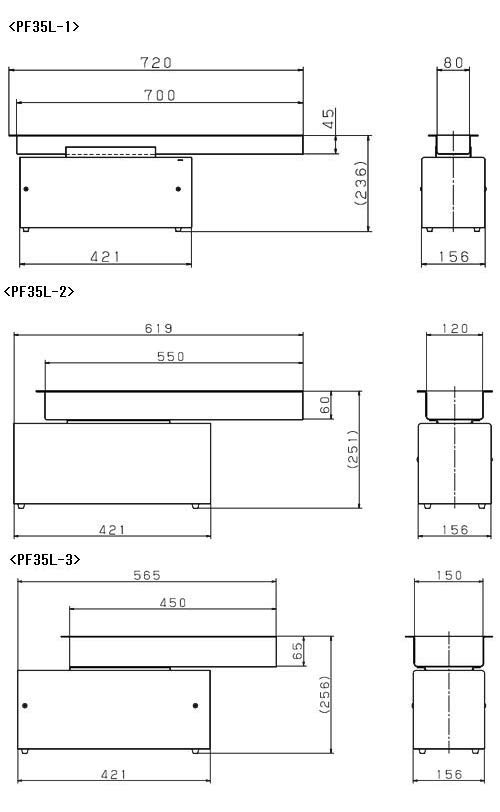

製品寸法図
