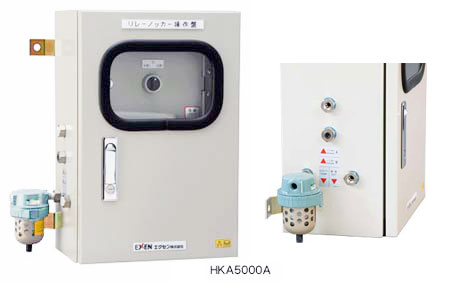

操作盤(リレーノッカー/ミニミニブラスター)HKA5000A

操作盤(リレーノッカー/ミニミニブラスター)HKA5000A

操作盤(リレーノッカー/ミニミニブラスター)HKA5000A

電源不要・防爆仕様対応の操作盤

型式
HKA5000A (税別)(送料別)価格は都度、お問い合わせください

電源を必要とせず、エアーの供給だけで運転と運転間隔の制御が出来る操作盤です。電源のない現場や防爆エリアでの使用が可能です。

※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

電源が要らないエア制御式を採用

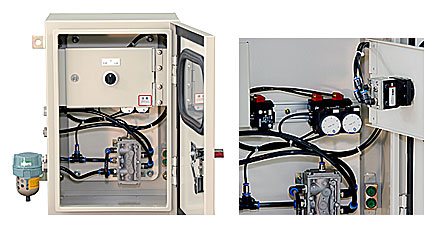

作動間隔を制御するタイマーや手動/自動運転を切替える際に制御する部品(OR素子)はエア制御の物を採用しており電源を必要としません。(ただし、作動間隔は最長180秒となります)
保護等級IP54をクリア
屋内外兼用型で悪条件(粉塵の多い等)の現場でも使用が可能です。
防爆地区での制御に最適
粉塵爆発や発火事故の恐れがある特定地区でノッカーを使用する際にN2(窒素)を使用し、爆発事故防止に最適な操作盤です。
手動/自動兼用型
セレクトスイッチを使用し手動/自動運転の選択が出来ます。

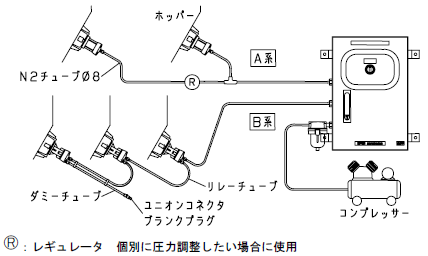

複数台数使用可能(HKE型)


HKA5000A仕様

型式 構造 制御方式 タイマー
設定時間
使用圧力範囲
(MPa)
ノッカー使用台数
HKA5000A 水切防水
防塵構造
保護等級
IP44

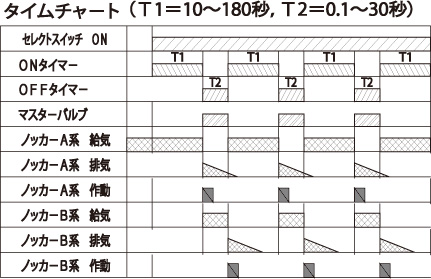

エアー制御 ONタイマー
10秒~180秒
OFFタイマー
0.1秒~30秒
0.3~0.7
(通常配管時)
RKV   20P 8台
RKV/D/S 30PA 8台
RKV/D/S 40PA 6台
RKV/D/S 60PA 6台
RKV/D 80PA 4台
RKV/D 100PA 4台
(1系統当り)
型式 概寸法
[L×W×H]
取付寸法 質量
(kg)
E F Φd
HKA5000A 390×220×450 360 330 12 12.0

※上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせ下さい

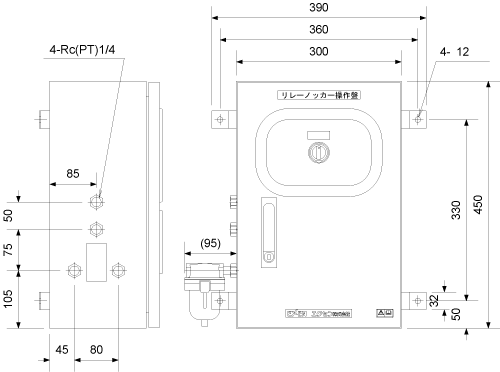

製品寸法図
