操作盤（リレーノッカー/ミニミニブラスター）HKE
現場の使用情況にあわせた、機種も豊富なノッカー操作盤
(*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。
型式 HKE1100A （税別）（送料別）価格は都度、お問い合わせください HKE1200A （税別）（送料別）価格は都度、お問い合わせください HKE5100 （税別）（送料別）価格は都度、お問い合わせください HKE5200 （税別）（送料別）価格は都度、お問い合わせください

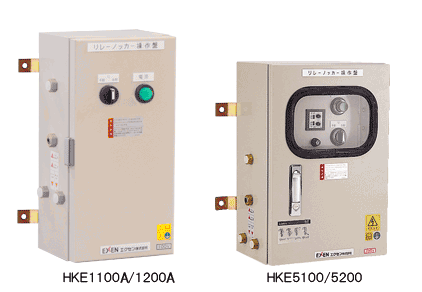

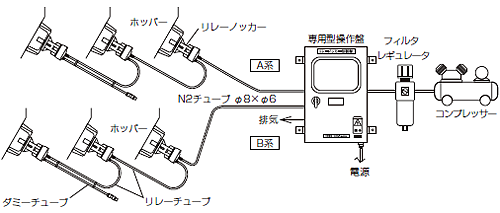

HKEタイプはリレーノッカー・ミニミニブラスター・ソフトディスクブラスターなどの運転間隔のコントロールと電磁弁を装備してＡ系統、Ｂ系統の２系統での運転が可能。入力電源は100V／200Vシリーズがあり、HKE1000シリーズは屋内仕様、HKE5000シリーズは屋外仕様です。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
- 複数台数使用可能
- HKE型はノッカー使用台数（通常配管時） RKV／RKD／RKVSなど使用出来る機種別の台数は、20P・30PAは８台／60PAは６台／80PA・100PAは４台（１系統当たり）の同時制御が可能です。
（リレー配管使用時は機種に関わらず１系統当たり１０台まで使用可能）
- 保護等級IP44をクリア（HKE5100/5200）
- HKE5100/5200型は保護等級（IP44）水切防水防塵構造なので屋内外での使用が可能です。ほこりの多い現場や屋外での設置など現場を選ばずに設置することが出来ます。
- 外部の設備機器からの信号をもらって運転が可能

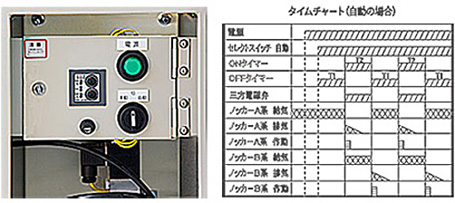

- 操作盤内に端子台に設置してある外部接点（無電圧接点）を使用し、ホッパーの開閉バルブの信号や、搬送ラインの信号を受けてノッカーの打撃を開始させることが出来る為、自動制御時の遠隔操作に便利です。
- HSE 配線注意事項
- 端子台‘‘2,3’’は、操作盤を外部にて制御する場合に使用します。端子台‘‘2,3’’間にスイッチ（接点）を設けて使用して下さい。

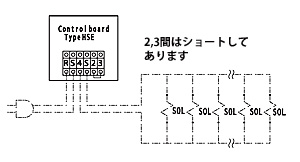

HSE型操作盤配線図
- HKE 配線注意事項
- 端子台‘‘4,5’’は、操作盤を外部にて制御する場合に使用します。端子台‘‘4,5’’間にスイッチ（接点）を設けて使用して下さい。

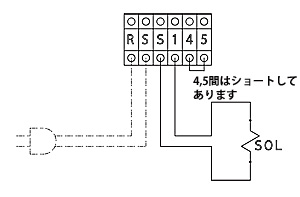

HKE型操作盤配線図
HKE1100A、HKE1200A仕様
型式 構造 電源電圧 消費電力 タイマー設定時間 HKE1100A 保護等級IP4X 単相ＡＣ100Ｖ 16W ＯＮ/OFFタイマー
1秒～6時間HKE1200A 単相ＡＣ200Ｖ
型式 仕様圧力範囲
（ＭＰａ）ノッカー使用台数 概寸法
[L×W×H]
HKE1100A 0.3～0.7
（通常配管時）RKV20P 8台
RKV/D/S 30PA 8台
RKV/D/S 40PA 6台
RKV/D/S 60PA 6台
RKV/D 80PA 4台
RKV/D 100PA 4台
（1系統当り）264×173×400 HKE1200A
型式 取付寸法 質量
（kg）E F Φｄ HKE1100A 240 280 9 7.0 HKE1200A 上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせください。
HKE5100、HKE5200仕様
型式 構造 電源電圧 消費電力 タイマー設定時間 HKE5100 水切防水防塵構造
保護等級ＩＰ４４単相AC100V 16W ＯＮ/OFFタイマー
1秒～6時間HKE5200 単相AC200V
型式 仕様圧力範囲
（MPa）ノッカー使用台数 概寸法
[L×W×H]
HKE5100 0.3～0.7
（通常配管時）RKV 20P 8台
RKV/D/S 30PA 8台
RKV/D/S 40PA 6台
RKV/D/S 60PA 6台
RKV/D 80PA 4台
RKV/D 100PA 4台
（1系統当り）390×220×450 HKE5200
型式 取付寸法 質量
（kg）E F Φｄ HKE5100 360 350 12 13.0 HKE5200 上記以外の特殊操作盤の製作も致しますので、当社へお問い合わせください。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

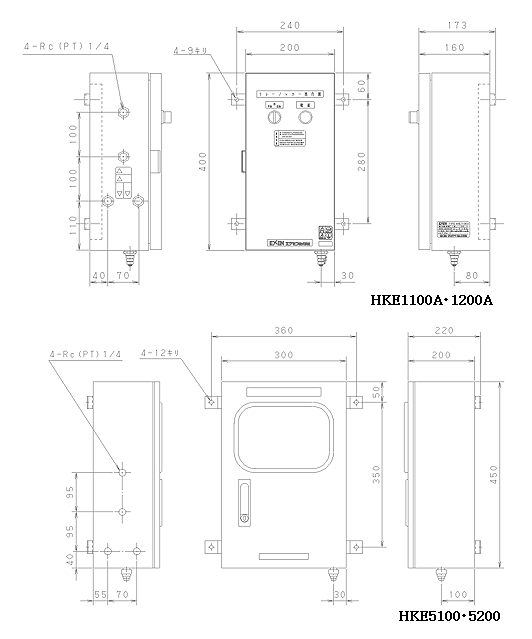

製品寸法図
