リレーノッカー（ダイレクトタイプ）
食品・薬品・化学業界へのお薦め品、閉塞防止の自動ハンマリング装置
型式 RKD30PA （税別）（送料別）価格は都度、お問い合わせください RKD40PA （税別）（送料別）価格は都度、お問い合わせください RKD60PA （税別）（送料別）価格は都度、お問い合わせください RKD80PA （税別）（送料別）価格は都度、お問い合わせください RKD100PA （税別）（送料別）価格は都度、お問い合わせください
エアー式のリレーノッカーシリーズ（ダイレクトタイプ）は圧縮空気の力でピストンがホッパー壁面などを直接勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。又、エアー供給のみで使用出来る為、安全性と経済性に優れており、遠心力を与えると固着する性質を持つ粉粒体に対しても、支障なく安心してご使用いただけます。
バイブタイプの場合取り付けられた一定位置のノッカーベースを叩くタイプですが、移動して来るものを打撃したり、ノッカー自体を移動させて打撃させたり用途もアイデアひとつで広がります。又、バイブタイプと同じようにも使えます。
- 用途が広がるダイレクトタイプ
- エアー式のリレーノッカーシリーズ（ダイレクトタイプ）はバイブタイプと異なり、本体から勢いよくピストンが外部に出てくる為、限られた打撃ベースを叩く以外に用途が広がります。 移動式ホッパーをエアー式のリレーノッカーシリーズ（ダイレクトタイプ）が取り付けしてある受台に載せたときにノッカーを作動させ閉塞したワークを排出したり、自動ラインにエアー式のリレーノッカーシリーズ（ダイレクトタイプ）を設置し流れてくるワークの入った壁面を叩いたり、閉塞解消以外にもアイディアを生かせば色々な用途に使えます。
- 打撃力が可変出来る
※中央の青い部分が「傘型バルブ」
- 複数台同時使用のリレー配管が出来る
- エアー式リレーノッカーは１台の操作盤で１台はもちろん、複数台を同時に運転出来るリレー配管機能（特許）を備えています。１台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、全体の設備において操作盤の台数が減らせる為に、リレー配管の採用で設備費用が安くなります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
※AOC-1Bの手前（エアー供給側）に電磁弁（AG43-02-4-02G）を取り付けすることで
自動制御が行えます。
※Ｎ２チューブサイズ
RKD30・40・60・80・100PA：Φ8XΦ6
- リレーノッカーの作動原理
- 1. ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2. 三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3. 傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面をたたきます。その衝撃力が粉粒体の付着や閉塞を解消します。
※リレーノッカーの動作原理については「フローエイドの動作原理について」もご参照下さい。
図はRKV30PA型
- オイルフリーで使用可能
- エアー式のリレーノッカーシリーズは運転時に潤滑油を必要としません。オイルミストが出ない為、工場内の作業環境には最適で、エアーの供給設備にオイラー等の設置も必要なく、経費削減とオイル供給のノーメンテナンスなどお客様のメリットは大きいです。
- シンプルな構造と高耐久力
- リレーノッカーシリーズは、1
- 00万回の打撃回数をクリアー。高い設計基準の耐久性とシンプルな構造でほとんどメンテナンスフリーで使える為、不要な予備部品の買い置きも必要ありません。 このエアー式のノッカーシリーズは長年の納入実績で、お客様には故障がほとんどなくメンテナンスが必要ないと喜ばれています。
- 高温で使用可能（受注生産品）
- エアー式のリレーノッカーは一部の部品を耐熱仕様にする事で140℃の高温まで使用出来ます。
ピストンも樹脂または鉄（一本物）の選択が可能です。- （但し、エアー供給のチューブ継手は銅パイプなどに付け替える必要があります。）
- 各種ノッカー専用コントローラーを準備
- リレーノッカーシリーズ・ステンレスノッカーシリーズの運転には専用操作盤を準備しています。 電源が不要ですぐに運転出来るエアオペコントローラAOC-1B型、 打撃間隔や打撃回数をコントロールする電磁弁制御用のタイマー操作盤KSE1型、 外部信号がとれる電磁弁内蔵型の操作盤HKEシリーズや、入力ＡＣ100Ｖ～240Ｖのフリー電圧仕様の操作盤EKE5000などを準備しています。 また、防爆エリアでの操作盤として全てエアー制御式の操作盤HKA5000Aもあります。 （別売）

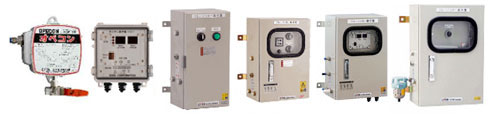

左より、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A
RKD型仕様（通常配管）
型式 使用圧力
（MPa）打撃サイクル
（回/min）空気消費量
（L/回(ANR)）打撃エネルギー
（N・m）RKD30PA 0.3～0.7 1～60 0.05～0.13 5.5～13.1 RKD40PA 0.15～0.37 9.2～22.3 RKD60PA 0.33～0.77 20.6～49.0 RKD80PA 0.60～1.40 45.1～109.0 RKD100PA 0.98～2.28 82.4～201.0
型式 衝撃力 質量
（kg）（kg・m/s） 相当するハンマポンド RKD30PA 1.2～1.8 1.0以下 2.1 RKD40PA 2.6～4.0 1.0～1.5 5.6 RKD60PA 6.9～10.6 1.5～3.0 13.1 RKD80PA 15.2～23.7 3.0～8.0 18.4 RKD100PA 30.0～46.9 6.0～15.0 35.5 ※補強リブはRKD60PA以上の機種に、ワイヤー及びシャックルは全機種に標準装備されおりります。
※質量にはベースも含む。
製品寸法図
製品寸法表
型式 φA φC D φE F G H RKD30PA 66 70 8 15.0 38 1/8 95 RKD40PA 86 95 12 23.5 55 140 RKD60PA 115 138 14 35.0 65 183 RKD80PA 146 148 16 47.5 60 1/4 222 RKD100PA 175 208 20 54.5 50 270
型式 I φJ φK ST L M O RKD30PA (25) 8.5 55 17 50 100 1/4 RKD40PA 12.5 70 25 75 150 RKD60PA 14.5 110 35 90 200 3/8 RKD80PA (28) 17.0 120 40 1/2 RKD100PA 21.0 170 50 250 3/4 ※付属のベース仕組品を使用しない場合は、対象物とベース取付部の寸法が規定値になるように取り付けて下さい。
