リレーノッカー（バイブタイプ）
ハンマーリングの自動化で粉粒体の閉塞を解消！
型式
RKV20P （税別）（送料別）価格は都度、お問い合わせください RKV30PA （税別）（送料別）価格は都度、お問い合わせください RKV40PA （税別）（送料別）価格は都度、お問い合わせください * (*1 )この製品はお客様にて運賃をご負担願います。
* ベースを標準装備しています。
型式 RKV60PA （税別）（送料別）価格は都度、お問い合わせください RKV80PA （税別）（送料別）価格は都度、お問い合わせください RKV100PA （税別）（送料別）価格は都度、お問い合わせください *平面取付用のベースを標準装備しています。
型式 RKV60PAR （税別）（送料別）価格は都度、お問い合わせください RKV80PAR （税別）（送料別）価格は都度、お問い合わせください RKV100PAR （税別）（送料別）価格は都度、お問い合わせください *PARは丸型ホッパー用の曲面取付用ベースを標準装備しています。
エアー式のリレーノッカー（バイブタイプ)は圧縮空気の力でピストンがベース面を勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。 また、エアー供給のみで使用出来る為、安全性と経済性に優れており、遠心力振動を与えると固着する性質を持つ粉粒体に対しても、支障なく安心してご利用いただけます。
- 打撃力が可変出来る
※中央の青い部分が「傘型バルブ」
- 複数台同時使用のリレー配管が出来る
- エアー式リレーノッカーは１台の操作盤で１台はもちろん、複数台を同時に運転出来るリレー配管機能（特許）を備えています。１台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、全体の設備において操作盤の台数が減らせる為に、リレー配管の採用で設備費用が安くなります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

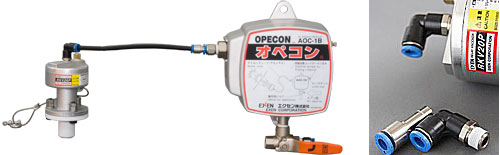

※AOC-1Bの手前（エアー供給側）に電磁弁（AG43-02-4-02G）を取り付けすることで
自動制御が行えます。
※Ｎ２チューブサイズ
RKV20：Φ6XΦ4／RKV30・40・60・80・100PA：Φ8XΦ6
- リレーノッカーの作動原理
- 1. ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2. 三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3. 傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面をたたきます。その衝撃力が粉粒体の付着や閉塞を解消します。
※エアー式のリレーノッカーの動作原理については「フローエイドの動作原理について」もご参照下さい。
図はRKV30PA型
- オイルフリーで運転でき、環境に優しい
- 運転時に潤滑油を必要としません。オイルミストが出ない為、工場内の作業環境には最適です。エアーの供給設備にオイラーなどの設置も必要なく、経費削減とオイル供給のノーメンテナンスなど多くのメリットがあります。
- シンプルな構造と高耐久力
- 高温で使用可能（受注生産品）
- エアー式のリレーノッカーは一部の部品を耐熱仕様にする事で140℃の高温まで使用出来ます。
ピストンも樹脂または鉄（一本物）の選択が可能です。
（但し、エアー供給のチューブ継手は銅パイプなどに付け替える必要があります。）
- 便利なプッシュワン継手を採用（RKV20のみ）
- 簡単に着脱の出来る給気方向自在のプッシュワン継手を採用。ここに装着するチューブ類は従来の8mmから6mmタイプに変更しました。
＊従来の8mm取り出し口径のコントローラでも6mmチューブがそのままお使いいただけるキットも標準装備しています。
- 各種ノッカー専用コントローラーを準備
- リレーノッカーシリーズ・ステンレスノッカーシリーズの運転には専用操作盤を準備しています。 電源が不要ですぐに運転出来るエアオペコントローラAOC-1B型、 打撃間隔や打撃回数をコントロールする電磁弁制御用のタイマー操作盤KSE1型、 外部信号がとれる電磁弁内蔵型の操作盤HKEシリーズや、入力ＡＣ100Ｖ～240Ｖのフリー電圧仕様の操作盤EKE5000などを準備しています。 また、防爆エリアでの操作盤として全てエアー制御式の操作盤HKA5000Aもあります。 （別売）
左より、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A
RKV型仕様（通常配管）
型式 使用圧力
（MPa）打撃サイクル
（回/min）空気消費量
(L/回(ANR))打撃エネルギー
（N・m）RKV20P 0.3～0.7 1～60 0.04～0.10 4.3～8.3 RKV30PA 0.05～0.13 5.5～13.1 RKV40PA 0.15～0.37 9.2～22.3 RKV60PA/PAR 0.33～0.77 20.6～49.0 RKV80PA/PAR 0.60～1.40 45.1～109.0 RKV100PA/PAR 0.98～2.28 82.4～201.0
型式 衝撃力
質量
（kg）（kg・m/s） 相当するハンマポンド RKV20P 0.6～0.8 0.6以下 0.8 RKV30PA 1.2～1.8 1.0以下 1.4 RKV40PA 2.6～4.0 1.0～1.5 3.5 RKV60PA/PAR 6.9～10.6 1.5～3.0 9.3/9.4 RKV80PA/PAR 15.2～23.7 3.0～8.0 14.5/14.6 RKV100PA/PAR 30.0～46.9 6.0～15.0 34.0/34.3 ※補強リブはRKV60PA以上の機種に、ワイヤー及びシャックルは全機種に標準装備されおりります。
※質量にはベースも含む。
製品寸法図
製品寸法表
型式 φA φC D G H I RKV20P 57 57 6.5 1/8 70 26 RKV30PA 66 70 8 95 25 RKV40PA 86 95 12 140
型式 φJ φK L M φN O 使用
チューブ径RKV20P 6.5 44 6 28 21.7 1/8 φ6Xφ4 RKV30PA 8.5 55 8 35 27.2 1/4 φ8Xφ6 RKV40PA 12.5 70 13 60 34.0 製品寸法図
製品寸法表
型式 φA φC D G H I φJ RKV60PA/PAR 115 138 14 1/8 183 25 14.5 RKV80PA/PAR 146 148 16 1/4 222 28 17.0 RKV100PA/PAR 175 208 20 270 21.0
型式 φK L M M´ φN O P 使用
チューブ径RKV60PA/PAR 110 15 80 120 76.3 3/8 （196） φ8Xφ6 RKV80PA/PAR 120 18 90 115 1/2 （216） RKV100PA/PAR 170 23 115 135 114.3 3/4 （308.3） 設置方法
※付属のボルト・スプリングワッシャ・ハードロックナットで本体を固定する場合は、締付トルクを守って下さい。締付トルクが弱いと、作動時の衝撃でナットが緩む恐れがあります。
※落下防止の為、付属の落下防止用ワイヤーとシャックルで本体を吊り下げ固定します。
なお、シャックルのネジ部には、必ず針金等でネジの緩みを防止して下さい。お見積もり・お問い合わせはこちらから
