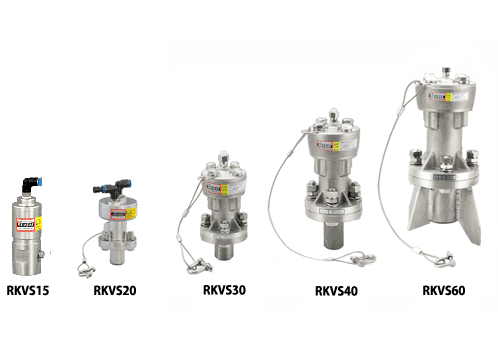

高性能なリレーノッカーシリーズの姉妹品であるステンレスノッカーは、ホッパーやタンクへの粉粒体の付着や閉塞を防止するステンレスボディーのリレーノッカーです。薬品・食品・化学業界・その他の耐食性と安全性を必要とする現場に最適です。
本機の作動原理は圧縮空気の力でピストンがベース面を勢いよく叩き、その衝撃によって粉粒体の付着や閉塞防止を解消するユニークな機器です。 又、エアー供給のみで使用出来る為、安全性と経済性に優れています。リレーノッカーシリーズと同じで供給エアー圧力による打撃力可変や、リレー配管機能を持っています。（RKVS15は、リレー配管が出来ません。）
- 耐食性に優れたステンレスボディー
-
ステンレスノッカーはボディー・標準ベース・取付ボルトなど、すべてが錆びにくいステンレス材を採用しています。食品・化学・医薬品業界や耐食性サニタリー性を要求される現場の取り付けに最適です。
- 打撃力が可変出来る
-
※中央の青い部分が「傘型バルブ」
エアー式のステンレスノッカーシリーズは、特殊な傘型バルブ機構（特許）により供給エアーの圧力を変更するだけで打撃の力を可変出来ます。閉塞防止の解消が出来ない場合はエアー圧力をあげて使用、強すぎる場合は逆にエアー圧力を下げて使用します。又、音の軽減にも圧力の調整が有効です。
取付工事で機種選定の過剰能力や能力不足があった場合でも打撃力の調整で解決出来ることもある為、打撃力可変の機構は現場でも、機種選定が安心と喜ばれています。
- 複数台同時使用のリレー配管が出来る
- エアー式のリレーノッカーは１台の操作盤で１台はもちろん、複数台を同時に運転出来るリレー配管機能（特許）を備えています。１台のコントローラーやノッカー用の専用操作盤でも同様に複数台使えるなど、全体の設備において操作盤の台数が減らせる為に、リレー配管の採用で設備費用が安くなります。
※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。

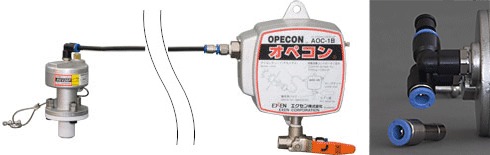

※AOC-1Bの手前（エアー供給側）に電磁弁（AG43-02-4-02G）を取り付けすることで
自動制御が行えます。
※Ｎ２チューブサイズ
RKVS20：Φ6XΦ4／RKVS30・40・60：Φ8XΦ6
※RKVS15型はリレー配管出来ません。

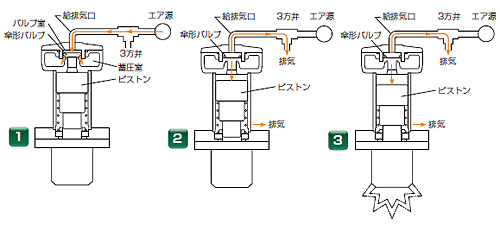

- リレーノッカーの作動原理
- 1.ノッカーの中に流入された圧縮空気は、まずバルブ室に供給され、傘型バルブを押し下げ蓄圧室に蓄えられます。
2.三方弁を作動させてバルブ室内のエアを排気すると、蓄圧室内の圧縮空気が傘型バルブを上に移動させます。
3.傘型バルブが移動すると、蓄圧室内の圧縮空気がピストンを勢いよく押し下げベース面をたたきます。その衝撃力が粉粒体の付着や詰まりを解消します。
※エアー式のリレーノッカーの動作原理については「フローエイドの動作原理について」もご参照下さい。

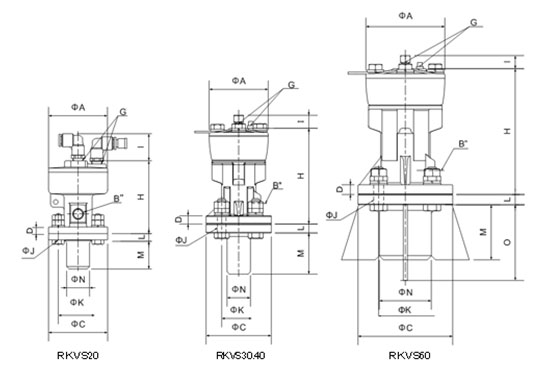

図はRKVS30型
- 小型軽量で用途が広がる
- ステンレスノッカーRKVS15型の本体は外径34mm、前高110mm、重量430gと非常に小型です。今まで取り付け出来なかった小型の粉粒体容器やシュート部分などに取付可能で、設備の隅々まで閉塞防止に対応することが出来ます。
- 方向自在・着脱便利なプッシュワン継手を採用(RKVS20以下限定）
- RKVS15型とRKVS20型の小型機には、簡単に着脱の出来る吸気方向自在のプッシュワン継手を採用。ここに装着するチューブ類は従来機の外径8mmから、とり回しが容易な小径チューブを採用しました。（RKVS15型は外径4mm、RKVS20型は外径6mm）
従来の8mm取り出し口径のコントローラでもRKVS15・RKVS20がそのままお使いいただけるキットをそれぞれ付属しています。
※左側のノッカーはRKV20型
- シンプルな構造と高耐久力
- ステンレスノッカーシリーズは、高い設計基準の耐久性とシンプルな構造でほとんどメンテナンスフリーで使える為、不要な予備部品の買い置きも必要ありません。
このエアー式のステンレスノッカーシリーズは長年の納入実績で、お客様には故障がほとんどなくメンテナンスが必要ないと喜ばれています。
- 容器の条件に合わせて、取り付けが可能（RKVS15型）
-

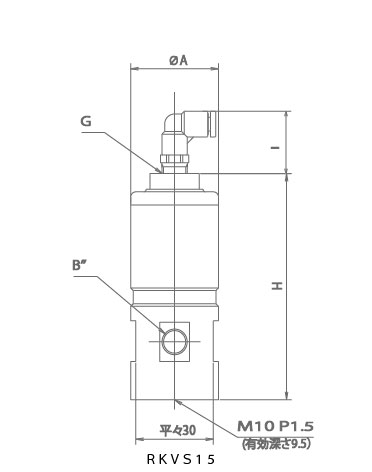

エアー式のステンレスノッカーRKVS15型は、ボルト一本（Ｍ10）で取り付けが可能である為、容器にノッカー取り付けステーを設けて設置したり取付容器へ溶接はなしで、専用のステー金具で取り付けなど、アイディアひとつで取付方法は可能です。
- 高温仕様に対応可能 （受注生産品）
-
ステンレスノッカーは一部の部品を耐熱仕様にする事で140℃の高温まで使用出来ます。
（但し、エアー供給のチューブや継手はステンレスパイプなどに付け替える必要があります。）
- 排気フィルター取り付けや、排気位置の延長が出来る
-
ステンレスノッカーはオイルフリーで使用出来る為、クリーンルームでも使用可能です。排気エアーが問題となる現場では本体の排気穴にタップ加工をほどこしている為、延長チューブを通してクリーンルーム外へ排出させることも出来ます。また延長チューブを使えない場合は専用のフィルターも準備してあります。（排気延長部品やフィルターはオプション部品）
- 各種ノッカー専用コントローラーを準備
- リレーノッカーシリーズ・ステンレスノッカーシリーズの運転には専用操作盤を準備しています。 電源が不要ですぐに運転出来るエアオペコントローラAOC-1B型、 打撃間隔や打撃回数をコントロールする電磁弁制御用のタイマー操作盤KSE1型、 外部信号がとれる電磁弁内蔵型の操作盤HKEシリーズや、入力ＡＣ100Ｖ～240Ｖのフリー電圧仕様の操作盤EKE5000などを準備しています。 また、防爆エリアでの操作盤として全てエアー制御式の操作盤HKA5000Aもあります。 （別売）
左より、AOC-1B／KSE1／HKE1100A／HKE5100／EKE5000／HKA5000A
