プラスチックボールバイブレータ　UP-A/UP-S
UP110A UP113A UP216A UP219A UP325A UP335A UP113S UP219S

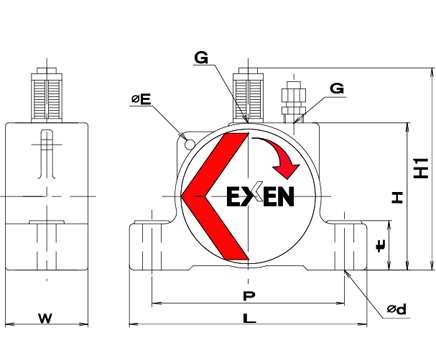

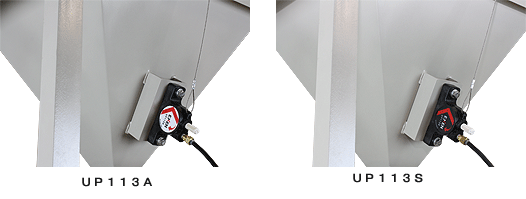

プラスチックボールバイブレータ　UP-A/UP-S 豊富なバリエーション、用途が広がるエアー式の小型バイブレータ 型式 UP110A （税別）（送料別）価格は都度、お問い合わせください UP113A （税別）（送料別）価格は都度、お問い合わせください UP216A （税別）（送料別）価格は都度、お問い合わせください UP219A （税別）（送料別）価格は都度、お問い合わせください UP325A （税別）（送料別）価格は都度、お問い合わせください UP335A （税別）（送料別）価格は都度、お問い合わせください UP113S （税別）（送料別）価格は都度、お問い合わせください UP219S （税別）（送料別）価格は都度、お問い合わせください ①プラスチックボールバイブレータは、ボディーがプラスチックで耐食性に優れたバイブレータです。振動原理は簡単で、圧縮空気で鋼製ボールが高速回転し、強力な振動を発生させます。シンプルな原理と構造で簡単に使える為、チョットした振動がほしい場所や、ホッパーシュートなどの詰まり防止に役立ちます。 （運転時はオイラーによる潤滑油の供給が必須です。） ②UP-Aシリーズは従来のUPシリーズのデザインを新たにしたモデルチェンジの後継機で、取付寸法はすべて同じです。振動力もほぼ同じですのでの取り付け互換性は全てあります。 ③機種、UP1シリーズはUP110A型とUP113A型、UP2シリーズはUP216A型とUP219型、UP3シリーズはUP325A型、UP335A型の６機種 （尚、従来機UP4シリーズの後継機は生産中止となりました。） ④UP-S型シリーズは新製品です。UP-A型と同型式番号（例：UP113A対比UP113S）と比較すると振幅が約２倍ある小型の強力タイプです。機種はUP113S型とUP219S型の２機種。　 耐食性、防爆性に優れた強化プラスチックを採用 ボディーが強化プラスチック製なので強度も強く耐食性に優れ、水のかかるような現場でも長期間使用することが出来るうえ、防爆性にも優れています。 振動原理が簡単で故障が少ない ボディー内に組み込まれたスチールボールが高速回転するだけで振動を発生させる原理なので複雑な部品もなく故障も少ないバイブレータです。 供給エアーの圧力調整で振動の力を調整 圧縮空気の圧力を操作するだけで簡単に振動数、遠心力を変更する事が可能です。取付け対象物に取り付けた場合、振動が弱い場合はエアーの設定圧力を上げ、逆に振動が強すぎる場合には圧力を下げるなど、現場での最適振動調整が簡単に出来ます。 メンテナンスが容易 全機種、ボールの交換が可能です。交換はサイドカバーのボルトを緩めて、サイドカバーを外すだけでボールの交換が可能な為、メンテナンスが簡単にできます。 （注：内部のレースリングの磨耗が著しい場合はボール交換だけでの修理は出来ません） 軽量でコンパクトサイズ プラスチックボディーの最も小型のUP110A型は取付幅が31mm、質量0.24gのコンパクトボディーで、通常のバイブレータでは取り付け出来ない小さなホッパーや狭い場所にも取り付け可能です。 アイディアひとつで用途が広がります 一般的にホッパーやシュートなどのちょっとした粉粒体の詰まり防止用として使われているボールバイブレータは、別な用途として充填に使用される振動テーブルの原動機としても応用可能です。生産ラインの部品供給ラインでの停滞時の解消として振動をかけるなどアイディアひとつで用途が広がるボールバイブレータです。 水のかかる場所や、水中での使用も可能です。 ボールバイブレータはプラスチックボディーで防水構造になっていますので、水の掛かるところでも使用可能です。又、吸気と排気のホースを延長すれば、用途によっては水中取付物への振動も可能です。 （排気延長では振動効率は多少低下しますのでご注意下さい。） 安全ワイヤー取付穴を標準装備 ボールバイブレータ全機種に落下防止ワイヤー取付用の穴が付いています。工場の安全を確保するために是非ワイヤーの取り付けをお薦めします。 （ワイヤーは別売り） UP-S型は小型で強力タイプ UP-S型は振幅の大きい強力タイプです。UP-A型と同型番（例：UP113A対比UP113S）と比較すると振幅が約２倍あり、１ランク上の振動に近い振動力を発生する為に、狭い場所で強力な振動がほしい場合や、振動力不足の場合、振動設備機械を小型にまとめる場合などに有効に使用することが出来ます。 エアーバイブレータ専用操作盤 ボールバイブレータの運転の際には電源が不要で、すぐに運転出来る手動操作盤CA1型（圧力ゲージ付）や、外部信号がとれる100V電磁弁内蔵型の電動操作盤CE110型を準備しています。 また、タイマー操作が必要な場合はタイマー操作盤VSE型を用意しています。 （別売） プラスチックボールバイブレータ仕様 型式 始動空気圧力 （MPa) 振動数（Hz）・遠心力（ｋN）・空気消費量（Nm3/min） 0.2MPa 0.3MPa 垂直 水平 Hz ｋN m3/min(ANR） Hz ｋN m3/min(ANR） UP110A 0.03 0.03 273 0.15 0.12 323 0.21 0.16 UP113A 238 0.24 282 0.34 UP216A 0.07 0.04 156 0.31 0.14 186 0.43 0.19 UP219A 133 0.35 181 0.53 UP325A 0.13 0.03 114 0.64 0.19 141 0.97 0.24 UP335A 0.23 101 0.94 119 1.31 0.26 UP113S 0.06 0.04 185 0.28 0.12 220 0.40 0.16 UP219S 0.11 109 0.46 0.14 133 0.68 0.19 型式 振動数（Hz）・遠心力（ｋN）・空気消費量（Nm3/min） 質量 （kg） 0.4MPa 0.5MPa 0.6MPa Hz ｋN m3/min(ANR） Hz ｋN m3/min(ANR） Hz ｋN m3/min(ANR） UP110A 361 0.27 0.21 391 0.31 0.26 418 0.36 0.30 0.24 UP113A 316 0.43 344 0.50 0.25 367 0.57 0.31 0.25 UP216A 206 0.53 0.24 224 0.63 0.29 237 0.70 0.34 0.44 UP219A 205 0.67 223 0.79 0.90 0.35 0.45 UP325A 160 1.26 0.31 176 1.52 0.38 187 1.72 0.44 1.10 UP335A 135 1.69 0.33 147 1.99 0.41 157 2.27 0.48 1.10 UP113S 247 0.50 0.21 266 0.58 0.26 281 0.65 0.30 0.25 UP219S 151 0.87 0.24 165 1.03 0.29 174 1.16 0.35 0.48 製品寸法図 製品寸法表 型式 L H H1 W t UP110A 127 70 (99) 31 21 UP113A UP216A 142 89 (127) 39 24 UP219A UP325A 164 102 (140) 57 33 UP335A UP113S 127 70 (99) 31 21 UP219S 142 89 (127) 39 24 型式 P Φd Φe G 使用ﾁｭｰﾌﾞ径 UP110A 102 10 (M8) 7 1/8B φ8×φ6 (外径×内径) UP113A UP216A 116 12 (M10) 1/4B UP219A UP325A 133 14 (M12) UP335A UP113S 102 10 (M8) 1/8B UP219S 116 12 (M10) 1/4B
