エクセン

バイブロフィーダ

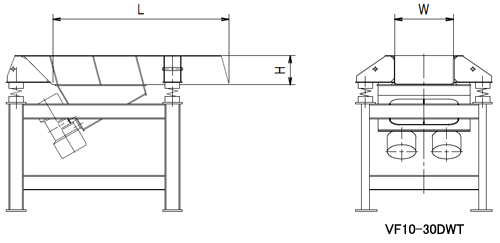

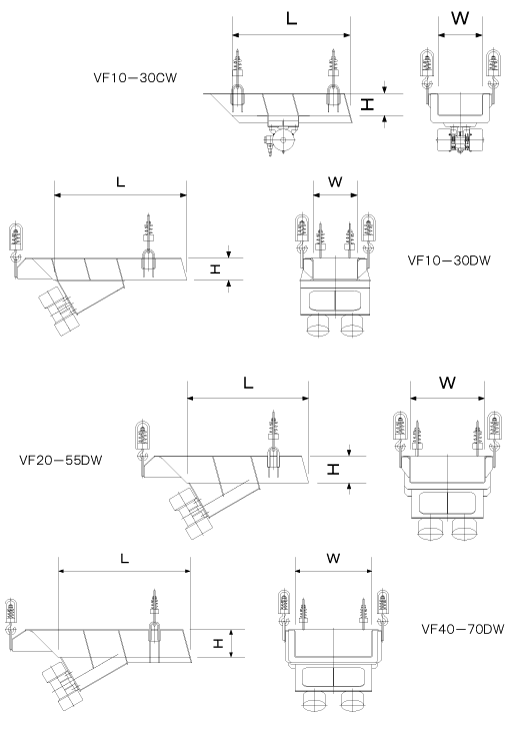

VF10-30DWT VF20-55DWT VF40-70DWT VF75-100DWT VF150-120DWT VF220-150DWTVF10-30CD VF20-40CD　VF40-50CD VF10-30DW

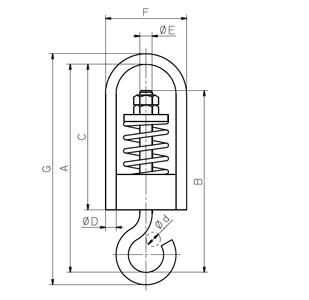

VF20-55DW VF40-70DW VF75-100DWVF150-120DWVF220-150DW ツリサゲスプリング アッセンS05-005 ツリサゲスプリング アッセンS07-013
ツリサゲスプリング アッセンS08-015 ツリサゲスプリング アッセンS08-020 ツリサゲスプリング アッセンS10-030 ツリサゲスプリング アッセンS12-040
ツリサゲスプリング アッセンS14-060 ツリサゲスプリング アッセKS16-080 ツリサゲスプリング アッセKS18-100

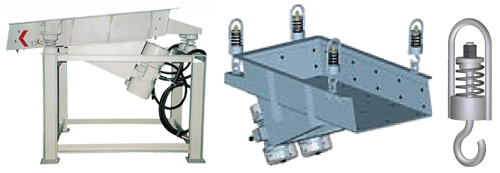

バイブロフィーダ 大量輸送、定量供給に活躍する振動式フィーダー 型　　　式 品目コード 　 VF10-30DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF20-55DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF40-70DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF75-100DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF150-120DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF220-150DWT (*1) （税別）（送料別）価格は都度、お問い合わせください VF10-30CD (*1) （税別）（送料別）価格は都度、お問い合わせください VF20-40CD (*1) （税別）（送料別）価格は都度、お問い合わせください VF40-50CD (*1) （税別）（送料別）価格は都度、お問い合わせください VF10-30DW (*1) （税別）（送料別）価格は都度、お問い合わせください VF20-55DW (*1) （税別）（送料別）価格は都度、お問い合わせください VF40-70DW (*1) （税別）（送料別）価格は都度、お問い合わせください VF75-100DW (*1) （税別）（送料別）価格は都度、お問い合わせください VF150-120DW (*1) （税別）（送料別）価格は都度、お問い合わせください VF220-150DW (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS05-005 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS07-013 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS08-015 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS08-020 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS10-030 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS12-040 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセンS14-060 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセKS16-080 (*1) （税別）（送料別）価格は都度、お問い合わせください ツリサゲスプリング アッセKS18-100 (*1) （税別）（送料別）価格は都度、お問い合わせください (*1 )この製品は受注生産品となりますので、価格、納期は当社へお問合せ下さい。 <振動フィ－ダ＞ 振動フィーダは主に粉粒体の定量供給やホッパーの骨材の切り出し輸送に使われています。振動トラフを振動モータで直接振動させる強制振動式を採用している為、大量の重量輸送にも対応でき、他の産業分野では食品・化学業界の各種材料の輸送や産業廃棄物の空缶・ビン・ペットボトルなどの輸送にも使われています。 動力源は振動モータやピストンバイブレータを使用し、トラフを振動させることにより骨材・土砂・混合物などの各種形状・種類の原材料を振幅や振動数を変えて効率よく供給します。搬送量調整の制御も簡単にでき、振動の１サイクルの中で原材料が振動により進行方向に跳ね上げられ落下する。この運動の繰り返しにより搬送される振動輸送機です。 搬送する原材料の.種類・形状・比重などの特性と必要な搬送量や材料の投入方法、据付条件に合わせ、小型から大型まで各種の設計・製作に対応します。（受注生産品） ＜吊下げスプリング＞ 振動応用機械の振動フィーダー・スクリーンの本体販売にあわせて、緩衝スプリング仕組み品の販売も可能にしました。 タイプは吊り下げ式のフィーダー・スクリーン用の吊金具SET付き限定のスプリング仕組み品です。 ユーザーからのニーズに合わせて、古くなったスプリング交換時や、振動モータだけ購入して自社で振動フィーダを製作した場合など、緩衝用のスプリングの調達に役立ちます。 選定方法は輸送時のスプリングに掛かる荷重がわかれば選定が出来るため、手軽にスプリングの種類を選定することが出来ます。お気軽にお問い合わせください。 ＊コイルスプリング単品の販売は致しません。（仕組品の販売限定） ＊受注生産品です。 さまざまな業界で活躍しています 輸送ワークの例として、砂利・砂・カットキャベツ・米・飼料・アルミ缶・電線材・機械部品・にんにくなど、振動フィーダは土木・建設・機械・電機・食品・化学・プラスチック業界など、 粉粒体プロセスの合理化を図り、作業効率を高める振動輸送機としてあらゆる業界で使用されています。 幅広い輸送に対応 原動機に使用される振動モータKM／EKMシリーズは幅広いバリエーションを揃えている為、小容量の輸送からから数十トンを輸送まで幅広い輸送に対応出来ます。空気式のバイブレータを採用することで小型振動輸送機の製作も可能となりました。 インバータの組み合わせで用途も広がります 動力源のひとつ、振動モータKM／EKMシリーズは３相、インダクションモータを採用しているのでインバータで振動数の制御が可能です。 流量が多すぎる場合は振動数を低く制御、逆に流量が少ない場合は振動数を高くして流量を増やすなど、現場でのラインに合わせて制御が可能です。インバータつきの専用操作盤も準備しています。 屋外での使用も可能 振動モータKM／EKMシリーズの保護等級はIP66相当となっており、屋外での使用も可能です。 屋外使用の多い、砂・砂利のホッパーからの切り出し輸送や、現場での産業廃棄物の輸送など屋根のない現場での使用でも耐水型の振動モータを使用している為、長期間安心して使用出来ます。 （安全の為には出来るだけ簡単な雨除けなどの対策をしてください） 設置条件に合わせた設計対応が可能 ホッパー引出しフィーダ使用例 材料の投入方法や輸送条件により定置式のフィーダーや吊り下げ式のタイプが必要となる為、設置条件に合わせた設計と製作で対応しています。 吊下げスプリングを装備 バイブロフィ－ダ－の大きさと重量に合せた吊下げスプリングを使用しています。スプリングの上下には吊下げ用のフックが設けてありますので現場での取扱が便利です。 吊下げスプリング仕組品だけの販売もいたします。 （受注生産品） バイブロフィーダ仕様 型式 使用原動機 輸送能力 (t/h) 傾斜角 型式 台数 VF10-30CD KM10-4PA 1 15 15° VF20-40CD KM20-4PA 30 VF40-50CD KM40-4PA 50 VF10-30DW KM10-4PA 2 30 6° VF20-55DW KM20-4PA 55 VF40-70DW KM40-4PA 100 VF75-100DW KM75-4PA 250 VF150-120DW KM150-4PA 450 VF220-150DW KM220-4PA 800 型式 トラフ寸法(mm) 質量 (kg) 幅(W) 長さ(L) 深さ(H) VF10-30CD 300 800 150 70 VF20-40CD 400 900 200 100 VF40-50CD 500 250 160 VF10-30DW 300 150 110 VF20-55DW 550 200 145 VF40-70DW 700 1,200 250 285 VF75-100DW 1,000 1,500 300 575 VF150-120DW 1,200 1,700 400 900 VF220-150DW 1,500 1,700 450 1,180 ※輸送能力は、ワークにより異なります。担当営業にご相談下さい。 バイブロフィーダ仕様 型式 使用原動機 輸送能力 (t/h) 傾斜角 型式 台数 VF10-30DWT KM10-4PA 2 20 水平 VF20-55DWT KM20-4PA 40 VF40-70DWT KM40-4PA 75 VF75-100DWT KM75-4PA 190 VF150-120DWT KM150-4PA 340 VF220-150DWT KM220-4PA 600 型式 トラフ寸法(mm) 質量 (kg) 幅(W) 長さ(L) 深さ(H) VF10-30DWT 300 900 150 170 VF20-55DWT 550 200 215 VF40-70DWT 700 1,200 250 400 VF75-100DWT 1,000 1,500 300 775 VF150-120DWT 1,200 1,700 400 1,220 VF220-150DWT 1,500 450 1,610 ※輸送能力は、ワークにより異なります。担当営業にご相談下さい。 傾斜角度 傾斜角度 傾斜角係数 （ｋ） 上向10° 0.60 上向5° 0.75 水平 1.00 下向5° 1.25 下向10° 1.60 下向15° 1.90 ※ワークの輸送スピードは比重・粒径に左右され、一般的に見掛比重が小さいほどスピードが遅くなります。 見掛比重 材料名 参考見掛比重 湿塩 1.20 岩塩 1.10 上白糖 0.80 粉糖 0.70 グラニュー糖 0.80 精米 0.80 パン粉 0.20 小麦粉 0.50 ソーダ 1.20 カーボンブラック 0.30 微粒シリカ 0.05 材料名 参考見掛比重 樹脂ペレット 0.40 醗酵水肥 0.60 炭酸マグネシューム 0.16 おがくず 0.20 塩化カリウム 1.44 重炭安 0.70 メラミン 0.60 酸化鉄 3.00 研磨剤 0.80 ホワイトカーボン 0.04 フローライト 0.10 見掛比重 材料名 参考見掛比重 川砂 1.6 砕石 1.6 生コン 2.3 けい砂 1.2～1.6 けい石粉 0.6～0.8 セメント 1.1～1.3 石膏 0.7～0.8 ベンナイト 0.6～0.8 タンク 0.4～0.6 ソーダ灰 0.7～1.1 尿素 0.6～0.8 りん鉱石 1.2 材料名 参考見掛比重 アルミナ 0.7～0.9 消石灰 0.45 生石灰 0.8～1.0 フライアッシュ 0.7～0.8 スラグ 0.3～0.8 排煙吸着材 0.5～0.7 炭カル 0.5～1.0 コークス粉 0.7～0.8 パーライト 0.1～0.3 でんぷん 0.5 焼却灰 0.5～0.8 鋳物砂 1.4 吊下げスプリング仕様 型式 吊下げ総荷重 （4点合計の荷重） 適用バイブロフィーダ （参考） 使用範囲 （kg） 最適荷重 （kg） ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS05-005 60～120 80 VF10-30DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS07-013 160～260 200 VF20-30DW VF20-40DW VF20-55DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS08-015 180～300 230 VF40-50DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS08-020 300～500 380 VF40-60DW VF40-70DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS10-030 380～620 480 VF75-70DW VF75-80DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS12-040 560～950 700 VF75-100DW VF150-100DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS14-060 900～1500 1,150 VF150-120DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS16-080 1200～2000 1,550 VF150-150DW ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS18-100 1400～2400 1,800 VF220-150DW ※荷重は4点吊りの総荷重です。 製品寸法図 製品寸法表 型式 トラフ寸法（mm） 質量 （kg） 幅（W） 長さ（L） 深さ（H） VF10-30CD 300 800 150 70 VF20-40CD 400 900 200 100 VF40-50CD 500 250 160 VF10-30DW 300 150 110 VF20-55DW 550 200 145 VF40-70DW 700 1,200 250 285 VF75-100DW 1,000 1,500 300 575 VF150-120DW 1,200 1,700 400 900 VF220-150DW 1,500 450 1,180 製品寸法図 製品寸法表 型式 トラフ寸法（mm） 質量 （kg） 幅（W） 長さ（L） 深さ（H） VF10-30DWT 300 900 150 170 VF20-55DWT 550 200 215 VF40-70DWT 700 1,200 250 400 VF75-100DWT 1,000 1,500 300 775 VF150-120DWT 1,200 1,700 400 1,220 VF220-150DWT 1,500 450 1,610 製品寸法図 製品寸法表 型式 A B C φD φE F G φｄ ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS05-005 236 206 165 12 14 92 262 16 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS07-013 262 232 189 14 16 102 292 18 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS08-015 285 254 205 16 16 112 317 20 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS08-020 290 255 198 16 20 106 326 20 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS10-030 320 282 228 16 20 121 356 20 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS12-040 350 310 253 20 24 142 394 20 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS14-060 365 325 268 20 24 150 409 20 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS16-080 420 375 308 24 30 168 474 24 ﾂﾘｻｹﾞｽﾌﾟﾘﾝｸﾞ ｱﾂｾﾝ KS18-100 420 375 308 24 30 178 474 24

お見積もり・お問い合わせはこちらから ※お見積り依頼時のお願い
