写真左より 7.5kWタイプ 15kWタイプ 55kWタイプ 75kWタイプ
価格は都度、お問い合わせください

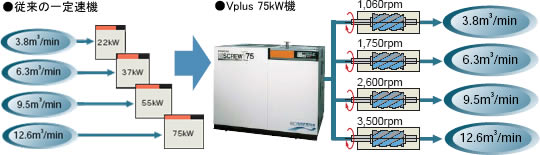

【仕様】 Vplusは必要な空気量に合わせるインバータ駆動
従来の一定速機に比べVplusは必要な空気量に合わせて理想的な容量制御を行うため、無駄な仕事がほとんどなく電力費の削減が図れます。
従来機に比べ30%～40%の省電力を実現
インバータメーカーでもある日立が圧縮機とのベストマッチングをさらに進化させました。使用空気量に合わせ、リニアに下がる消費動力特性にさらに磨きをかけました。また、高い総合効率を達成することで、特殊なモーターの使用を排除。メンテナンスも容易です。圧縮機自体の高性能化と併わせ、総合的にクラス最高の省エネを達成します。
一般的な吸込み絞り制御などに比較し、30～40%もの省電力も可能です。
(使用空気量比40～60%時)
一定圧力制御により、必要な空気量を必要な圧力で供給 圧力変動幅±0.01MPa以下の高精度な一定圧力制御ができますので、使用機械に必要な最適圧力の空気を効率よく供給できます。さらに設定圧力は0.01MPa刻みに設定でき大幅な省エネが図れます。
使用範囲をさらに広げるPQワイドモード
インバータ制御で圧縮機の最高回転数を自動調整し、使用圧力を下げた場合に空気量を増加できます。運転可能な低圧の範囲もさらに広がりました。
画期的な省電力は従来どおりで、最高空気量6%増加(従来機比)と圧力範囲0.49～0.83MPaまでの一定圧力制御運転が可能となり、空気量、圧力のゆとりが広がりました(75kWの場合)

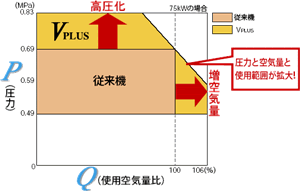

PQワイドモードの制御範囲
単位：m3/min 機種 吐出し圧力MPa 0.49 0.59 0.69 0.83 0.88 7.5kW 1.15 1.15 1.15 1.03 0.96 11kW 1.75 1.75 1.75 1.6 1.5 15kW 2.4 2.4 2.4 2.1 2.0 55kW 10.0 10.0 9.5 8.5 ― 75kW 13.4 13.4 12.6 10.8 ― 100kW 19.0 19.0 18.1 16.7 ―
理想の電力節減効果を実現 75kW圧縮機 平均空気消費量6.3m3/min、年6,000時間運転の場合
導入メリット電力消費削減42%、171MWh/年、電力費削減256万円/年(15円/kWh)

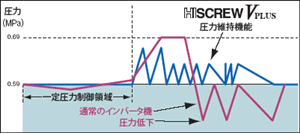

安全性、安定性、簡単操作を実現するVplusの豊富な機能 運転圧力維持機能
一定圧力制御のインバータ制御機でも、低負荷時の無負荷運転や自動発停時には圧力変動が生じます。このような場合でも、HISCREW Vplusは独自の制御(特許)で、
設定圧力以上での運転を常に維持しますので、運転圧力低減による省エルギー推進に最適です。目的に合わせた使い方を可能にするPQワイドモードスイッチ
ニーズに応じて、PQワイドモードはパネル上から「オン／オフ」選択が可能です。
圧縮機の定格動力を最大限に生かして空気量を必要とする場合は、PQワイドモード：オンがおすすめです。
- 運転圧力を0.69MPaから0.59MPaに低減したとき、消費電力は約92%になります。
- 圧力低減で余った動力を使用して、定格時の106%まで空気量をアップさせることができます。このとき消費電力は100%まで増大します。
使用空気量がはっきりしていて、圧力低減で確実に電力を下げたい場合には、最大動力がカットされるPQワイドモード：オフがおすすめです。
- 運転圧力を0.69MPaから0.59MPaに低減したとき最大の消費電力は自動的に0.69MPa時の約92%に制限されます。
- さらに0.49MPaまで圧力を下げた場合の消費電力は約86%に制限されます。

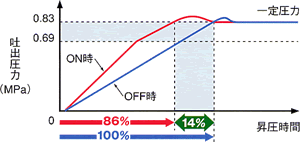

昇圧時間を短縮する高い瞬発力
装置や空気槽の圧力を上昇させるとき、PQワイドモードの最大空気量で運転しますので昇圧時間が短縮できます。
例えば、15kWで空気槽を大気圧から0.83MPaまで昇圧する場合、最大14%短縮が可能です。制御圧力の設定を計器パネルで簡単変更
一般的なインバータ機では、扉を開け、圧力調整弁の調整や圧力スイッチの微調整など複雑な作業が必要ですがHISCREW Vplusでは、省電力のための制御圧力変更も計器パネルから簡単に変更できます。圧力の変更は運転中でも可能です。
日立独自のセンサレスベクトル制御と独自のPID制御により高い応答性と安定性を両立
HISCREW Vplusはインバータ制御も圧縮機のシステム制御もすべて自社開発技術。吐出圧力を±0.01MPaに制御するシステムで高い応答性を達成するとともに、抜群の負荷追従性と安定性を発揮します。
瞬停再起動回路標準装備
5秒までの停電に大しては自動的に再起動が可能です。(Sタイプを除く)
インバータの軽故障時のリトライ機能を装備
インバータのトリップ時にも自己判断機能で自動的に3回までリトライ動作を実行します。
高調波を制御するリアクトル内蔵
インバータから発生する高調波を制御するDCリアクトルを内蔵。(社)日本電機工業会(JEMA)の高調波抑制ガイドラインにも準拠しています。
電源電圧の不平衡や電圧降下が想定される場合には不要なトリップを防止するためにACリアクトルの装着をお奨めします。
万一の際に通電を遮断する電源遮断コンタクター内蔵
圧縮機の停止と着はインバータへの通電を遮断するコンタクター(接触器)を内蔵し、インバータの耐久性に対する配慮もしています。
※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。
※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。
※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
