【仕様】
≪LEシリーズ≫ES・LSシリーズの集大成
高圧力化でさらに幅広い用途に対応
冷却構造の改良と新素材リップリングの採用により、最高圧力を0.8MPaへアップしました。
さらに、1.0MPaのご要求にもオプション*で対応します。
ロングメンテナンス
冷却構造の改良により、圧力をアップしたにもかかわらず、オーバーホールサイクルを8,000時間に延長しました。(従来比 2,000時間の延長)
耳にやさしい低騒音
LS・LDシリーズで低騒音化を可能にした揺動リップリング方式・クランク室吸込み方式を採用。さらに、吸込みポートを最適化することで、耳にやさしい音色を実現しました。
使い勝手の向上
単相品は、新開発の小型プッシュソレノイドと電子式遅延タイマーによる、日立独自の起動制御により、従来必要だった起動負荷軽減装置、逆止弁が要にになりました。
- *圧縮機本体とタンクを組み合わせてご使用の場合、逆止弁が必要なケースがございますので、ご購入前に営業窓口までお問い合わせください。
≪LDシリーズ≫ 業界初*インバータ制御 DCブラシレスモータ一体型空気圧縮機
- * 2005年2月現在、一般産業用小形空気圧縮機として

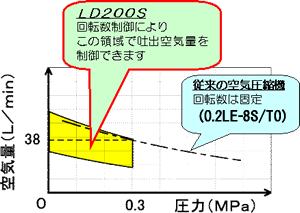

デジタル制御により回転数が最大8通り選択できます
インバータ制御
お客様の用途に合わせて、必要分の空気量を供給できます。(省エネ)回転数が制御できることで空気量を制御できます。(省エネ)
モータトルクアップにより圧縮機単体で再起動が可能です。(起動装置不要)
低消費電力
高効率化により従来機に比べ消費電力最大20%低減(当社同出力機比)
小形・軽量
インバータ制御一体型DCブラシレスモータの採用でコンパクト設計が可能。
質量22%低減(当社同出力機比)
低騒音
クランク室吸込み方式。新規構造の空気弁の採用で、騒音値53dB(A)を実現。(0.2LE-8S/T0同等)
使用例:こんな場合にお使いいただけます
- 空気タンクを小型化したい
例) 圧力センサからの出力を利用して圧力降下時の供給空気量を増加
- システムをコンパクトに設計したい
- 供給圧力の変動を小さくしたい
例) 圧力センサーからの出力を利用して圧力変動時の供給空気量を調整
- ON-OFF頻度を少なくして起動電流を下げたい
例) 圧力センサーからの出力を利用して圧力上昇時の供給空気量を減少
- 必要な空気量だけがほしい
例) 流量計からの出力を利用して回転数制御により供給空気量を調整
≪LHシリーズ≫100~300W
圧縮空気を駆動源にされる皆様へ、小型・低騒音で機器組込み用として新開発。
お使いのコンプレッサーで満足されていますか?
環境にやさしい低騒音・低振動
リップリング2気筒方式、専用サイレンサにより低騒音化、バランスなどの精度向上で低振動を実現しました。
騒音値 55dB[A] (100W)
ロングメンテナンスサイクル
中央空気吸い込みによる温度低減、特殊空気弁により長寿命化を実現しました。
常用圧力時 10,000時間
最高圧力時 8,000時間
全国のエリアで使用可能な50/60Hz共用
日立ならではの全国サービスネットワークでサポート
機器組込み用、本体乗替え用として ≪LSシリーズ≫本体のみ もあります
小型、低騒音で機器組込み用として ≪LHシリーズ≫ が新登場!
LEシリーズ仕様表
出
力
kW |
型式 |
圧縮機 |
空気
タ
ン
ク |
電動機 |
空
気
取
り
出
し
口 |
外形
寸法 |
質
量
kg |
騒
音
dB
[A] |
最高圧力
MPa |
制御圧力
ON-OFF
MPa |
シリンダ径
(mm)
×行程(mm)
×シリンダ数 |
回転速度
min-1 |
吐出し
空気量
L/min |
全
容
積
L |
相および
電源電圧
V |
幅
×奥行き
×高さ
mm |
50Hz |
60Hz |
0.2
/0.24 |
0.2LE-8S |
0.8 |
0.6~0.8 |
φ63
×13
×1 |
1,400 |
1,690 |
50HZ 20
60Hz 24 |
12 |
単相100V |
1/4B(8A)
×1個
(接続
ゴムホース) |
415
×210
×514 |
16 |
56/58 |
0.2LE-8SA |
30 |
560
×275.4
×577 |
25 |
0.2LE-8T |
1,350 |
1,600 |
12 |
三相200V |
415
×210
×514 |
16 |
0.2LE-8TA |
30 |
560
×275.4
×577 |
25 |
0.45
/0.54 |
0.4LE-8S |
φ63
×20
×1 |
1,410 |
1,710 |
50HZ 42
60Hz 49 |
30 |
単相100V |
560
×275.4
×578 |
28 |
60/62 |
0.4LE-8T |
1,360 |
1,610 |
三相200V |
- *1 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 騒音値は、正面1.5m全負荷時無響音室で測定した値です。
- *3 周囲温度が0(ただし、ドレンの凍結がないこと)~40℃の場所でご使用ください。
- *4 腐食性ガスの発生するおそれのある場所でのご使用はできません。
- *5 圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
- *6 電源コード2.5m付きです。単相品のみプラグ付きです。
- *7 本製品は、50/60Hz共用です
LEシリーズ本体の仕様表
1)圧縮機
出力
kW |
型式 |
圧縮機 |
電動機 |
空気
取り出し口
ねじ径
接続配管 |
外形寸法 |
質量
kg |
騒
音
dB
[A] |
最高出力
MPa |
シリンダ径mm
×行程mm
×シリンダ数 |
回転速度
min-1 |
吐出し
空気量
L/min |
相および
電源電圧
V |
幅×奥行き×高さ
mm |
50Hz |
60Hz |
0.2
/0.24 |
0.2LE-8S0 |
0.8 |
φ63
×13
×1 |
1,400 |
1,690 |
50HZ 20
60Hz 24 |
単相100V |
PF1/4
φ10 |
234×152×220 |
7 |
50HZ 53
60Hz 55 |
0.2LE-8T0 |
1,350 |
1,600 |
三相200V |
0.45
/0.54 |
0.4LE-8S0 |
φ63
×20
×1 |
1,410 |
1,710 |
50HZ 42
60Hz 49 |
単相100V |
286×170×235 |
10 |
50HZ 56
60Hz 58 |
0.75LP-7TO |
1,360 |
1,610 |
三相200V |
- *1 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 騒音値は、正面1.5m全負荷時無響音室で測定した値です。
- *3 周囲温度が0(ただし、ドレンの凍結がないこと)~40℃の場所でご使用ください。
- *4 圧縮機本体と補助タンクを組み合わせてご使用の場合は、ご購入前に別途ご相談ください。
- *5 腐食性ガスの発生するおそれのある場所でのご使用はできません。
- *6 圧縮空気を直接吸引する呼吸機器系の機器に使用しないでください。
2)LEシリーズ専用補助タンクセット
型式 |
STL-1B |
STL-5B |
STL-12B |
空気タンク容積L |
1 |
5 |
12 |
付属品 |
ドレンコック・圧力計・逃がし弁・止め弁・継手(エルボ)
圧力開閉器・逆止弁・ニップル(STL-5、12Bに付属) |
外形寸法(幅×奥行き×高さ)mm |
228×136×284 |
360×140×328 |
400×210×395 |
質量kg |
4.2 |
5.2 |
7.9 |
- *1 付属品は、補助タンクには取り付けず、補助タンクと同一梱包となります。
- *2 圧力開閉器は100/200V共用品です。
- *3 逆止弁は圧力機の吐出口が補助タンクの高さと水平、あるいは低くなる場合に継手(エルボ)の替わりにご使用ください。
- *4 外形寸法は圧力開閉器を組み付けた時の値です。
LDシリーズ仕様表
型式 |
LD200S |
出力 W |
200 |
周波数 Hz |
50/60 (ヘルツフリー) |
圧
縮
機 |
吐出し圧力 MPa |
0.3 |
吐出し空気量※1 L/min |
17~38 |
騒音※2 dB[A] |
46~53 |
定格(出荷時設定)回転速度 min-1 |
1,600 |
回転数制御範囲 min-1 |
800~1,600 |
設定回転速度数 |
8 |
シリンダ径 mm×行程mm×数 |
φ60×15×1 |
電
動
機 |
電源 V |
100 |
方式 |
インバータ制御 DCブラシレス |
圧力下での再起動 |
圧縮機単体で可能 |
吸込み口 |
3箇所(選択可) |
製品質量 kg |
5.5 |
外形寸法(幅×奥行き×高さ) mm |
278×146×216 |
- *1 吐出し空気量は、定格圧力・制御回転数範囲で吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 騒音値は定格圧力・制御回転数範囲での運転時、無響音室(正面1.5m)で測定した値です。
- *3 本圧縮機単体では回転数制御は行えません。別途、お客様で制御装置が必要となります。
LSシリーズ仕様表(50Hz/60Hz)
出
力
kW |
型式 |
圧縮機 |
空気
タンク |
電動機 |
外形
寸法 |
質
量
kg |
騒
音
dB
[A] |
最高圧力
MPa |
制御圧力
ON-OFF
MPa |
シリンダ径
(mm)
×行程(mm)
×シリンダ数 |
回転速度
min-1 |
吐出し
空気量
L/min |
全
容
積
L |
相および
電源電圧
V |
幅
×奥行き
×高さ
mm |
50Hz |
60Hz |
0.75 |
0.75LP-7S |
0.69 |
0.49~0.69 |
φ60
×21
×2 |
1,440 |
1,730 |
76/92 |
30 |
単相100
(50/60Hz共用) |
560
×326
×625 |
37 |
63/65 |
0.75LP-7T |
1,400 |
1,630 |
三相200
(50/60Hz共用) |
- *1 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 騒音値は、正面1.5m全負荷時無響音室で測定した値です。
- *3 周囲温度が0(ただし、ドレンの凍結がないこと)~40℃の場所でご使用ください。
- *4 腐食性ガスの発生するおそれのある場所でのご使用はできません。
- *5 圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
- *6 電源コード2.5m付きです。単相品のみプラグ付きです。
- *7 本製品は、50/60Hz共用です。
LSシリーズ本体の仕様表
1)圧縮機(50Hz/60Hz)
出力
kW |
型式 |
圧縮機 |
電動機 |
空気
取り出し口
ねじ径
接続配管 |
外形寸法 |
質量
kg |
最高出力
MPa |
シリンダ径mm
×行程mm
×シリンダ数 |
回転速度
min-1 |
吐出し
空気量
L/min |
相および
電源電圧
V |
幅×奥行き×高さ
mm |
50Hz |
60Hz |
0.75 |
0.75LP-7SO |
0.69 |
φ60×21×2 |
1,440 |
1,730 |
76/92 |
単相100
(50/60Hz共用) |
PF 3/8
φ10 |
426×175×252 |
18 |
0.75LP-7TO |
1,400 |
1,630 |
三相200
(50/60Hz共用) |
- *1 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 騒音値は、正面1.5m全負荷時無響音室で測定した値です。
- *3 周囲温度が0(ただし、ドレンの凍結がないこと)~40℃の場所でご使用ください。
- *4 単相品の圧縮機本体のみの再起動圧力は0MPaです。圧力下での再起動が条件の場合は、
- 別売りの単相用起動負荷軽減キット、補助タンクセットと組み合わせてご使用ください。
- *5 三相品の圧縮機本体のみを圧力下で再起動が条件の場合は、別売りの三相用負荷軽減キット、
- 上記4項の補助タンクセットと組み合わせてご使用ください。
- *6 圧縮機本体と起動負荷軽減キットおよび補助タンクセットを組み合わせてご使用の場合は、ご購入前に別途ご相談ください。
- *7 腐食性ガスの発生するおそれのある場所でのご使用はできません。
- *8 圧縮空気を直接吸引する呼吸機器系の機器に使用しないでください。
2)LSシリーズ専用起動負荷軽減キット
型式 |
LS-S |
LS-T |
対象電源 |
単相 |
三相 |
構成部品 |
※単相用圧力開閉器・逆止弁・チューブ |
三相用圧力開閉器・逆止弁 |
- *1 ※単相用圧力開閉器は電磁弁を内蔵した専用品です。
3)LSシリーズ専用補助タンクセット
型式 |
STL-12A |
空気タンク容積L |
12 |
付属品 |
ドレンコック・圧力計・逃がし弁・止め弁 |
外形寸法(幅×奥行き×高さ)mm |
400×210×386 |
質量kg |
7.1 |
- *1 付属品は、補助タンクには取り付けず、補助タンクと同一梱包となります。
圧縮機本体仕様(電源の相)に合わせた起動負荷軽減キットを併せてご注文頂き、圧縮機本体に組み付けるようにしてください。
- *2 外形寸法は起動負荷軽減キットを組み付けた時の値です。
LHシリーズ仕様表
型式 |
ファンカバーなし |
LH100S |
LH200S |
LH300S |
ファンカバー付き |
LH100FS |
LH200FS |
LH300FS |
出力 |
100W |
200W |
300W |
周波数 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
吐出し圧力(常用圧力/最高圧力) MPa |
0.2/0.39 |
0.2/0.39 |
0.29/0.49 |
圧
縮
機 |
シリンダ径 mm×行程mm×数 |
φ60×6.5×2 |
φ60×9×2 |
φ60×13×2 |
吐出し空気量(常用圧力時) L/min |
34 |
40 |
48 |
57 |
62 |
73 |
吐出し空気量(最高圧力時) L/min |
20 |
27 |
34 |
40 |
48 |
56 |
回転速度 min-1 |
1,440 |
1,730 |
1,430 |
1,740 |
1,440 |
1,730 |
電
動
機 |
相および電源電圧 V |
単相・100 |
極数 |
4 |
保護装置 |
自動復帰式サーマルトリップ |
外形寸法
(幅×奥行き×高さ)
mm |
ファンカバーなし |
238×139×194 |
238×139×196 |
244×139×198 |
ファンカバー付き |
265×139×194 |
265×139×196 |
271×139×198 |
質量 kg |
8 |
8 |
9 |
騒音(サイレンサ付き) dB[A] |
55 |
57 |
57 |
59 |
60 |
62 |
- *1 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
- *2 サイレンサを装着した場合、吐出し空気量は3~5%低下します。
- *3 騒音値は常用圧力での運転時無響音室(正面1.5m)で測定した値です。
|
