写真左より OBB-1.5G5/6 OBB-7.5G5/6
【仕様】
運転方式 出力
kW型式 吸込圧力
MPa最高圧力
MPa制御圧力
ON-OFF
MPaシリンダ径mm
×行程mm
×シリンダ数回転
速度
Min-1吐出し
空気量
L/min空気
タンク
全
容積
L電源電圧
V空気
取り入れ口空気
取り出し口外形寸法
幅
×奥行き
×高さ
mm質量
kg騒
音
dB
[A]圧力開閉器式 1.5 OBB-1.5GB5/6 0～0.5 1.0 0.8～1.0 φ60×50×1 900 600 38 三相
50Hz
200
60Hz
200/220Rc3/4
(20A メネジ)G 3/8
(20A メネジ)
止め弁×1851
×447
×76264 70 3.7 OBB-3.7GB5/6 φ82×60×1 830 1,400 170 Rc3/4
(20A メネジ)
止め弁×11,612
×510
×983180 73 7.5 OBB-7.5GB5/6 φ82×72×2 840 2,850 1,612
×530
×969230 78 OBB-7.5HB5/6 1.37 1.18～1.37 φ82×72×2 700 2,500 280 1,938
×608
×1,114285 78
- *1 吐出し空気量は吸込圧力0.5MPa、最高圧力時に吐出す空気量を大気圧に換算した値です。
- *2 吸込み空気は大気圧～0.5MPaでご使用ください。(0.5MPa以上とならないように必要に応じて減圧弁を取付けてください。)
- (0.2MPa以下でも使用可能ですが、省エネ効果がありません。)
- *3 液化状ドレンが吸込み空気中に混入しないように、必ず吸込側には補助タンク(ST-95C以上)を設置してください。
- *4 オイルフリーブースタベビコンの吸込み空気は油分のない空気(オイルフリーエアー)を使用してください。
- 吸込み空気に油分が含まれる場合は給油式ブースタベビコンを使用してください。
- *5 吸込み空気の温度は50℃以下としてください。
- *6 周囲温度が0℃(但し、ドレンの凍結がないこと)～40℃の場所でご使用ください。
- *7 騒音値は正面1.5m全負荷時無響室で測定した値です。

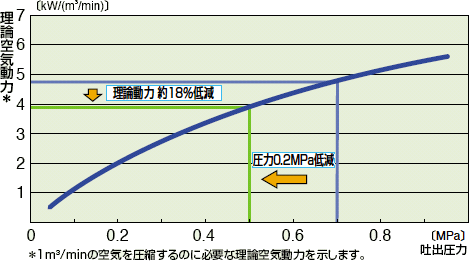

工場エアー圧力の低減による節電
工場エアー用大型コンプレッサの運転圧力を0.7MPaから0.5MPaに下げることができると、動力は約18%低減します。
圧力低減による電力費の比較
[万円]
動力(kW) 空気量(m3/min) 吐出し圧力(MPa) 0.9 0.8 0.7 0.6 0.5 70 10 615 577 536 491 441 140 20 1,229 1,153 1,071 982 882 205 30 1,844 1,730 1,607 1,472 1,323 275 40 2,458 2,307 2,142 1,963 1,764 345 50 3,073 2,883 2,678 2,454 2,205 410 60 3,687 3,460 3,214 2,945 2,646 480 70 4,302 4,036 3,749 3,435 3,087 550 80 4,916 4,613 4,285 3,926 3,528 615 90 5,531 5,190 4,821 4,417 3,969 685 100 6,145 5,766 5,356 4,908 4,411
- 計算条件：電力料金15円/kWh、6,000時間/年
高い圧力を必要とする設備にはオイルフリーブースタベビコンを導入し、工場エアー用大型コンプレッサの運転圧力を下げれば大きな節電効果が得られます。
約3倍の吐出し空気量でスポット昇圧
工場エアー配管に接続し、圧縮エアーを吸い込んで昇圧するため、同出力のモーターを使用した一般のオイルフリーベビコンに対し、約3倍の吐出し空気量が得られます。
たとえば、0.65MPa、1,100L/min必要な設備を導入した場合
(計算条件：電力料金15円/kWh、6,000時間/年)
単独でコンプレッサーを設置 1kWクラスのコンプレッサーが必要！
電力費 93万円/年工場エアー配管に接続する
オイルフリーブースタベビコンでは3.7kWで対応が可能！
電力費 72万円/年

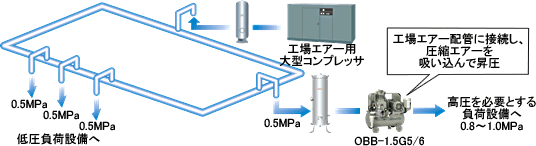

(工場エアー49万円 ＋ オイルフリーブースタベビコン23万円)配管接続例
吸込んだ空気を無駄なく圧縮
一般的な補助空気を必要とする増圧機器は、吐出す空気の約2倍の原料空気がなければ増圧できません。
たとえば、0.8MPa、500L/min必要な設備を導入した場合
(計算条件：吸込圧力0.5MPa、電力料金15円/kWh、6,000時間/年)
増圧機器を設置すると、
約1,000L/minの空気を必要とし、
そのうち約500L/minを補助空気として排気電力費 22万円/年
電力費 11万円/年の無駄オイルフリーブースタベビコンでは1.5kWに相当 電力費 11万円/年
※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。
※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。
※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
