■日立産機システム　オイルフリースクリュー圧縮機：DSPシリーズインバータVタイプ

写真左より　空冷単段55kWタイプ　水冷2段75kW
型　　　式
定
販売価格

省エネ・環境技術の頂点へ

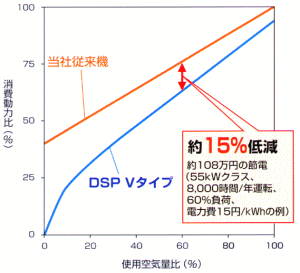

1)高性能NewDSPにインバータ搭載で更に省エネ

  • 圧力一定制御ですから、ロード/アンロード制御機に比べ設定圧力を低く設定できます。

2)更に使いやすく高機能に

  • 大型LCD液晶表示装置モニターを搭載し、ユーザーインターフェースを向上

インバータの制御周波数・吐出し圧力・温度・電流など、圧縮機の運転状態や各種設定が一目でわかる大型液晶ディスプレイを採用。さらに漢字表示をサポートし、いっそう見やすくなりました。また、省エネ運転機能、通信機能、スケジュール運転機能を搭載するなど機能を大幅に向上し、使い勝手を一段と向上しました。
出力 0.39 0.49 0.59 0.69
22kW 4.3 4.0 3.7 3.4
37kW 5.0 5.0 4.6 4.2
55kW 8.2 7.6 7.0 6.4

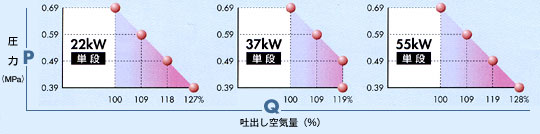

PQワイドモード

空冷単段DSP VタイプがPQワイドモードで新登場

インバータ制御で圧縮機の最高回転数を自動調整し、使用圧力を下げた場合に空気量を増加できます。運転可能な低圧の範囲もさらに広がりました。画期的な省電力は従来どおりで、最高空気量19～28%増加(従来機比)と空気量のゆとりが広がりました。

  • 使用空気利用に応じたマイコン制御の運転方式
　　　　　　　　　　　　　　　　　　　　　

PQワイドモードスイッチ

ニーズに応じて、PQワイドモードはパネル上から「オン／オフ」選択が可能です。

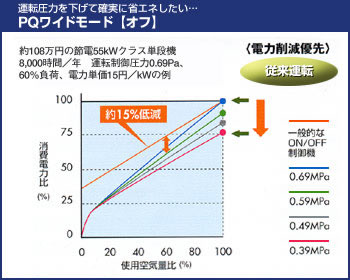

PQワイドモード[オフ]

  • 運転圧力を0.69MPaから0.59MPaに低減したときの最大の消費電力は自動的に0.69MPa時の約92%になります。
  • さらに0.49MPaまで圧力を下げた場合の消費電力は約85%になり、0.39MPaまで圧力を下げた場合には消費電力は約79%になります。使用空気量がはっきりしていて、圧力低減で確実に電力を下げたい場合にPQワイドモード：オフがおすすめです。

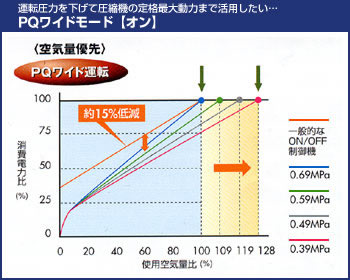

PQワイドモード[オン]
  • 運転圧力を0.69MPaから0.39MPaに低減したとき、消費電力は約79%になります。
  • 圧力低減で余った動力を使用して、定格動力を最大限に生かして空気量を必要とする場合は、PQワイドモード：オンがおすすめです。

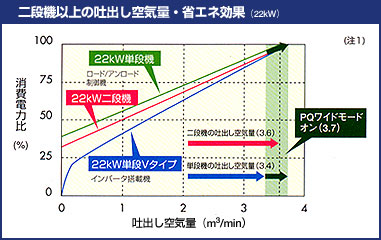

22kW単段Vタイプが新登場

  • 全負荷領域で22kW二段機以上の省エネ効果。
  • さらにPQワイドモードにより22kW二段機に匹敵する吐出し空気量を実現
  • 単段機ですからメンテナンスにかかる費用も安価

インバータ機は圧力一定ですから、ロード／アンロード制御機に比べ設定圧力を低く設定できます。22kW単段Vタイプはインバータ制御により、全負荷領域で同クラス二段機(ロード／アンロード機)よりも省エネンになります。例えば、使用空気量比60%(2.0m3/min)で二段機より年間30万円の省エネ(注2)。さらにPQワイドモードにより最大吐出し空気量が同クラス二段機(ロード／アンロード機)以上になります。また、単段機デスカラメンテナンスコストも大幅に安価になります。

●図は当社22kW機での比較
●制御圧力設定22kW二段機：0.69MPa 22kW単段Vタイプ：0.59MPa
計算条件／●運転時間：8,000時間/年　●電力単価：15円/kWh


標準仕様表　インバータ搭載型 空冷単段

ドライヤー不付型

項目 単位 DSP-22VA5I
DSP-22VA6I		 DSP-37VA5I
DSP-37VA6I		 DSP-55VA5I
DSP-55VA6I
定格仕様 吐出圧力 MPa 0.69
吐出し空気量 m3/min 3.4 4.2 6.4
PQワイドモード
使用時		 吐出圧力 MPa 0.39 0.49 0.39
吐出し空気量 m3/min 4.3 5.0 8.2
PQワイドモード作動範囲 MPa 0.39～0.69 0.49～0.69 0.39～0.49
吸込み圧力・温度 ℃ 大気圧・0～40
駆動方式 ― Vベルト掛け+ギヤ増速
容量制御方式 ― 回転数制御+パージ制御
吐出し空気温度 ℃ 大気温+15以下
吐出し管径 B 1 1-1/2
モーター出力 kW 22 37 55
モーター形式 ― 4極全閉外扇モーター
始動方式 ― インバータ駆動
電源電圧 V(50/60Hz) 200/200・220
換気扇出力 kW 0.75 0.75 0.9
クーラントポンプモーター出力 kW(50/60Hz) 0.2/0.3
潤滑油充填量 L 12(非充填) 18(非充填)
概略質量 kg 850 1,080 1,180
外形寸法(幅×奥行き×高さ) mm 1,650×970×1,400 1,780×980×1,500
騒音値(正面1.5m) dB(A) 63 66 68

ドライヤー内蔵型

項目 単位 DSP-22VAR5I
DSP-22VAR6I		 DSP-37VAR5I
DSP-37VAR6I		 DSP-55VAR5I
DSP-55VAR6I
定格仕様 吐出圧力 MPa 0.69
吐出し空気量 m3/min 3.4 4.2 6.4
PQワイドモード
使用時		 吐出圧力 MPa 0.49
吐出し空気量 m3/min 4.3 5.0 8.2
PQワイドモード作動範囲 MPa 0.49～0.69
吸込み圧力・温度 ℃ 大気圧・5～40
駆動方式 ― Vベルト掛け+ギヤ増速
容量制御方式 ― 回転数制御+パージ制御
吐出し空気温度 ℃ 大気温+15以下
吐出し管径 B 1 1-1/2
モーター出力 kW 22 37 55
モーター形式 ― 4極全閉外扇モーター
始動方式 ― インバータ駆動
電源電圧 V(50/60Hz) 200/200・220
換気扇出力 kW 0.75 0.75 0.9
クーラントポンプモーター出力 kW(50/60Hz) 0.2/0.3
潤滑油充填量 L 12(非充填) 18(非充填)
ドライヤー 出口空気の露点 ℃ 10以下(周囲温度30℃、定格運転時)
冷凍機公称出力 kW 1.1 1.1
使用冷媒 ― R407C
冷媒封入量 g 360 600
凝縮機ファンモーター出力 W 25 120
概略質量 kg 880 1,230 1,330
外形寸法(幅×奥行き×高さ) mm 1,650×970×1,400 2,180×980×1,500
騒音値(正面1.5m) dB(A) 63 66 68
*1吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。吐出し圧力は圧縮機本体出口を示します。
*2吐出し空気量の保証値については、別途ご契約ください。
*3騒音値は全負荷運転時、無音響室にて正面1.5mの値を示します。PQワイドモード使用時は3dB増加します。
*4ドライヤー内蔵型の出口空気の露点は、周囲温度30℃、入気温度45℃、定格圧力時の値です。
　 PQワイドモード作動範囲で運転圧力が0.10MPa低下すると約3℃上昇します。
*5PQワイドモード作動範囲を下回る運転圧力で使用する場合には、内蔵型ドライヤーの出口空気露点は約6℃以上上昇します。
　 出口空気の露点10℃以下が必要な場合には別置きドライヤーを使用ください。
*6外観、仕様などは予告なく変更することがあります。
*7本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には仕様しないでください。
*8モーター出力は公称出力を示します。
*9吐出し圧力はゲージ圧力を示します。
*10設置場所は屋内とし、爆発性、腐食性のない環境で、湿気、塵埃のない場所としてください。

※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。
※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。
※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
