■日立産機システム　オイルフリーベビコン：オイルフリーベビコン / 中圧オイルフリーベビコン


左から11OP-8.5GB5/6　　　 1.5OP-9.5GB5/6
型　　　式
定
販売価格
【仕様】オイルフリーベビコン：標準仕様表
運
転
方
式		 出力
kW		 型式 圧縮機 空気
タンク		 電動機 標準装備品 外形寸法 質量
kg		 騒音
dB
[A]
最高圧力
MPa		 制御圧力
ON-OFF
MPa		 シリンダ径mm
×行程mm
×シリンダ数		 回転速度
min-1		 吐出し
空気量
L/min		 全容積
L		 相および
電源電圧
V		 幅
×奥行き
×高さ mm
自
動
ア
ン
ロ
｜
ダ
式		 1.5 1.5OU-9.5GB5/6 0.93 0.78～0.93 φ82×60×1 880 165
(170)
<187>		 70 三相
50Hz 200
60Hz 200/220		 圧力計
安全弁
ホース接手
ベルトカバー
消音器
止め弁
　
0.75～2.2kW
空気取出口
1/4B(8A)
×1個
　
3.7,5.5kW
空気取出口
3/8B(10A)
×1個
　
7.5/11kW
空気取出口
3/4B(20A)
×1個		 1,140
×360×858		 90 71
2.2 2.2OU-9.5GB5/6 φ82×60×2 650 240
(250)
<270>		 80 1,280
×375×799		 113
3.7 3.7OU-9.5GB5/6 φ90×72×2 850 405
(420)
<440>		 130 1,312
×457×948		 155 74
5.5 5.5OU-9.5GB5/6 φ82×72×3 860 605
(625)
<665>		 170 1,610
×477×1,012		 215 75
7.5 7.5OU-8.5GB5/6 0.85 0.70～0.85 φ105×85×2 915 875
(880)
<925>		 230 1,618
×578×1,069		 262 80
11 11OU-8.5GB5/6 φ105×85×3 900 1,280
(1,285)
<1,355>		 260 1,833
×665×1,146		 345 82
圧
力
開
閉
器
式		 0.75 0.75OP-9.5GSB5/6 0.93 0.78～0.93 φ60×50×1 980 75
(78)
<82>		 38 単相
50Hz 100
60Hz 100/110		 782
×349×781		 66 69
0.75OP-9.5GB5/6 三相
50Hz 200
60Hz 200/220		 61
1.5 1.5OP-9.5GB5/6 φ82×60×1 880 165
(170)
<187>		 70 1,140
×360×842		 90 71
2.2 2.2OP-9.5GB5/6 φ82×60×2 650 240
(250)
<270>		 80 1,280
×375×772		 113
3.7 3.7OP-9.5GB5/6 φ82×72×2 850 405
(420)
<440>		 130 1,312
×457×919		 155 74
5.5 5.5OP-9.5GB5/6 φ82×72×3 860 605
(620)
<665>		 170 1,610
×477×998		 215 75
7.5 7.5OP-8.5GB5/6 0.85 0.70～0.85 φ105×85×2 915 875
(880)
<925>		 230 1,618
×578×1,038		 262 80
11 11OP-8.5GB5/6 φ105×85×3 900 1,280
(1,285)
<1,355>		 260 1,833
×665×1,146		 345 82
*1　吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
*2　吐出し空気量の欄で(　　)は圧力が0.83MPa時を、<　　>は0.69MPa時を示したものです。
*3　騒音値は正面1.5m全負荷時無響音室で測定した値です。
*4　周囲温度が0(ただし、ドレンの凍結がないこと)～40℃の場所でご使用ください。
*5　空気専用ですので他の気体のご使用は避けてください。
*6　本製品は、50Hz、60Hz各専用品です。ご注文の際は周波数をご指定ください。
*7　圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
*8　腐食性ガスの発生するおそれのある場所でのご使用はできません。
【仕様】中圧オイルフリーベビコン：標準仕様表
3.7/7.5kWクラスのオイルフリーで最高圧力1.37MPaを実現。幅広い用途に対応できます。
運
転
方
式		 出
力
kW		 型式 圧縮機 空気
タンク		 電動機 空気
取り出し口		 標準装備品 外形寸法 質
量
kg		 騒
音
dB
[A]
最高圧力
MPa		 制御圧力
ON-OFF
MPa		 シリンダ径mm
×行程mm
×シリンダ数		 回転
速度
Min-1		 吐出し
空気量
L/min		 全
容
積
L		 相および
電源電圧
V		 幅
×奥行き
×高さ
Mm
圧
力
開
閉
器
式		 3.7 3.7OP-14VB5/6 1.37 1.18～1.37 低)φ105×72×1
高)φ82×72×1		 710 360 230 三相
50Hz
200
60Hz
200/220		 3/4B(20A)
×1個		 時間計
圧力計
安全弁
ホース継手
ベルトカバー
消音器
止め弁		 1,611
×540
×1,224		 236 78
7.5 7.5OP-14VB5/6 低)φ105×72×2
高)φ82×72×1		 780 730 280 1,938
×645
×1,213		 338 80
*1　吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
*2　騒音値は正面1.5m全負荷時無響音室で測定した値です。
*3　周囲温度が0(ただし、ドレンの凍結がないこと)～40℃の場所でご使用ください。
*4　本製品は、50Hz、60Hz各専用品です。ご注文の際は周波数をご指定ください。
*5　空気専用ですので他の気体のご使用は避けてください。
*6　圧縮空気を直接吸引する呼吸器系の機器に使用しないでください。
*7　腐食性ガスの発生するおそれのある場所でのご使用はできません。
*8　本製品は、運転時間3,000時間(または1年)ごとのリング交換が必要です。
*9　本製品は受注生産品です。納期は別途ご相談ください。

売上累計台数200万台突破の実力派　～オイルフリーエアーを安定供給～

  • 全閉モータ標準装備　(0.75kW単相品を除く)
  • 両面ベルト覆い標準装備

さらに安全性・操作性・信頼性が向上

  • ON-OFFスイッチ標準装備
  • サーマルプロテクタ標準装備
  • タイムカウンタ標準装備

[0.75～5.5kW GREENシリーズ]

  • 吐出し空気量のアップ　単位空気量あたりの省電力化を測り、CO2発生量を低減
  • 低騒音化を実現
  • 最高圧力をアップ　給油式ベビコンと統一(7.5/11kWは0.85MPaへアップ)
  • メンテナンスサイクル延長を実現

　　

により
吐出し空気量・最高圧力のアップ、メンテナンス時間の延長を実現

※ま～るい新型ボディは、1.5～5.5kW機に採用

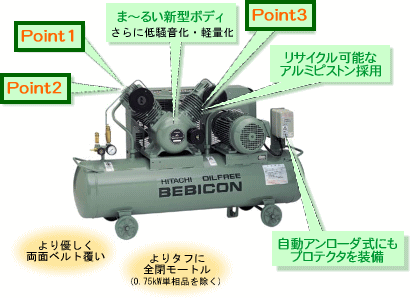

Point1 冷却効果を高めたハイクールヘッドで吐出し空気量アップ

外気にふれる面積を大きくした冷却フィンと、熱伝導の高いアルミ合金を採用し、冷却効率を高めました。
さらに、加熱された吐出室からの熱の伝わりを低減するため、吸込み室との間にV溝を設け、吸込み効率を高めました。

Point2 新型フラッパ弁・空気弁　オールステンレス化により吐出し空気量・信頼性アップ

吸込み弁をＵ字型から吸込み効率を向上させたI字型へ変更し、吐出し空気量をさらにアップ。
空気弁のオールステンレス化により、錆に対するトラブルを極力低減させました。

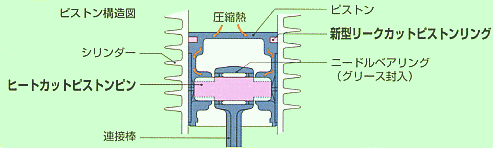

Point3 ヒートカットピストンピン・新型リークカットピストンリングの採用で吐出し空気量・信頼性がアップ

断熱材を成形したヒートカットピストンピンの採用により、ピストンからの熱を伝えにくくし、
ニードルベアリングの温度上昇を低減しました(0.75kWを除く)。
合口部を特殊カットした新型リークカットピストンリングの採用により、シール性を向上させ吐出し空気量をアップさせました。
また新フッ素樹脂製リングの採用により、耐磨耗性をアップしました。

［中圧オイルフリーベビコン］

3.7/7.5kWクラスのオイルフリーで最高圧力1.37MPaを実現！

  • ピストンピン、ピストンリングの強度向上で高圧化を実現
  • 中間圧力を放気する起動負荷軽減装置を標準装備
  • ピストン、継ぎ手類の防錆処理(アルマイト処理、防錆塗装)
  • タイムカウンターを標準装備し、運転時間が一目で確認

レーザー加工をはじめ幅広い用途に対応

  • レーザー加工に
  • 素材(樹脂、ゴムなど)成形に
  • その他さまざまな用途に
