■日立産機システム　オイルフリーベビコン：パッケージベビコン インバータ制御 Vタイプ


写真左より　POD-7.5VB　POD-15V
型　　　式
定
販売価格
【仕様】

エアードライヤー内蔵型パッケージベビコン　インバータ制御Vタイプ　標準仕様表
運転方式：インバータ(圧力一定制御・圧力開閉器式を自動選択)

出力 kW 5.5 7.5 11 15
型式 POD-5.5VB POD-7.5VB POD-11VB POD-15V
最高圧力 MPa 0.93 0.85
圧力一定制御時吐出し空気量
(標準設定時)		 L/min 0.83MPa時
625		 0.75MPa時
905		 0.75MPa時
1,325		 0.75MPa時
1,750
圧力一定制御設定範囲 MPa 0.60～0.88 0.60～0.80
出口空気の露点 ℃ 圧力下5～15
電源電圧 V 三相 50Hz 200 60Hz 200/220 50/60Hz共用
始動方式 インバータソフトスタート
圧力表示 デジタル圧力計　LED表示
冷凍式エアードライヤー型式 HD-55XE HDF-25XC HDF-30EA HDF-50F
空気取り出し口 1/2B(15A)止め弁×1
(ゴムホース内径φ12)		 1B(25A)止め弁×1
内蔵空気タンク全容量 L 32
別売り最低必要タンク容量 L 150以上 230以上
外形寸法　
幅×奥行き×高さ		 mm 950×816
×1,492		 945×816
×1,492		 1,445×975
×1,463		 1,682×975
×1,463
質量 kg 329 371 536 591
騒音 dB[A] 58 59 62 66
*1 圧力一定制御時の吐出し空気量は、ご使用の空気量が少ない場合、回転数制御により、上記の吐出し空気量からその約40%まで変化します。
　　なお、吐出し空気量の40%で運転中にタンク内圧力が上昇する場合は、最高圧力で運転を停止します。
*2 エアードライヤーからの吐き出し空気量はドレン析出により圧縮機の吐出し空気量から約3～5%減少します。
*3 騒音値は正面1.5m全負荷無響室で測定した値です。
*4 冷凍式エアードライヤー運転時の騒音値は仕様表より、1～2dB[A]増加します。
*5 周囲温度が5～40℃の場所でご使用ください。
*6 11/15kWのエアードライヤーは横置きとなります。
*7 Vタイプには、必ず最低必要容積以上の空気タンク(別売り)を設置してください。
*8 従来通りエアードライヤーの延命を図る防錆処理仕様はオプションにて承ります。

レシプロ機 業界初*1のインバータ制御

インバータ制御パッケージベビコンVタイプは、スクリュー機では一般的になりつつあるコンプレッサーのインバータ制御を業界で初めて*1実現したレシプロ機。レシプロ機だから、増速回転させずに0.59MPaの圧力一定制御時、吐出し空気量が約15%もアップします。(5.5kW・最高圧力0.93MPa時比較) また、減速時にはピストリングとシリンダが摺動する際に、発生するロスやその他の機械損失が減り、さらに、省エネ効果を発揮します

*1　一般産業用レシプロ式小型圧縮機として。
*2　POD-5.5VBの場合

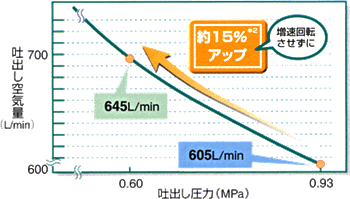

レシプロ機だからできる圧力一定制御時の吐出し空気量アップ

(L/min)

容量 5.5kW 7.5kW 11kW 15kW
Mタイプの最高圧力時 605 875 1,280 1,700
Vタイプ
圧力一定制御時		 0.83MPa 625 ― ― ―
0.75MPa 645 905 1,325 1750
0.70MPa 660 920 1,350 1,780
0.60MPa 695 950 1,400 1,845

レシプロ機は構造上、圧力が低くなるほど、多くの空気を吸い込むことができるため、吐出し空気量がアップします。

圧力一定制御だから、必要な空気を必要な圧力で供給できます

  • ※Vタイプには必ず最低必要容積以上の空気タンク(別売り)を設置してください。

圧力変動幅約±0.03MPaで圧力制御ができますので、ご使用機械に必要な最低圧力の空気を効率よく供給でき、大幅な省エネが図れます。

圧力一定制御の設定範囲は、5.5kW機は0.60～0.88MPa間、7.5～15kW機は0.60～0.80MPa間を、操作パネル上の簡単なスイッチ操作で0.01MPa刻みに設定できます。*3

なお、ご使用空気量が極端に少ない場合は、最高圧力で運転を停止します。


*3　圧力設定は最高圧力と復帰圧力を設定します。
　　 圧力一定制御の圧力は復帰圧力の+0.05MPaとなります。

運転周波数をデジタル表示できるから省エネ運転を確認することができます

操作パネル上のスイッチ操作により、運転周波数を60Hz(100%負荷)～24Hz(40%負荷)の範囲でデジタル表示し、省エネ運転を確認することができます。

*4 FはFrequency(周波数)を示します。

インバータが自動で回転数を制御するから、大幅な省エネが図れます

インバータがご使用空気量に応じたモーターの回転数を自動制御し、設定復帰圧力値の+0.05MPaで空気の圧力を一定制御します。
11kWでみると年間約69,000円の電力費節約になります。

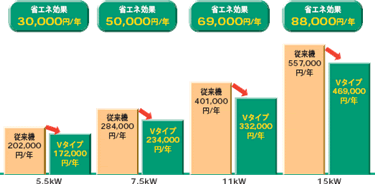

インバータ制御による省エネ効果(電力費比較)

　

計算条件： 従来機はPUSC運転、Vタイプは圧力一定制御運転、使用空気量比70%、電力費15円/kWh、運転時間3,000時間/年

圧力一定制御だから、必要な空気を必要な圧力で供給できます

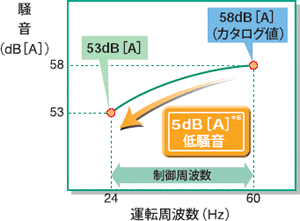

インバータによるソフトスタートで運転開始時の気になる音を極力なくし、低速運転時には最大5dB[A]の騒音が低減されます。

*5　POD-5.5VBの場合

オイルフリー機だから環境対応

Vタイプは潤滑油(オイル)を使用しないオイルフリー機。さらにエアードライヤーを標準装備しています。

  • クリーンエアーを供給
  • オイル交換不要
  • クリーンなドレンを排出
  • 設置環境をオイルで汚しません
  • 50/60Hz共用*6
    ：周波数の異なる地域へ出荷する装置メーカー様や製品移管時にスムーズに対応します。
*6　標準電圧以外の際は別途ご相談ください
Vタイプ＆Mタイプ　共通の特長
機能・性能・使いやすさがさらに進化してアップ、さらに拡張性も広がります
※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。
※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。
※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
