【用途・特徴】
真空チャック専用の減圧装置です｡チャック作業面でのワークに対する大気圧を効果的に維持するため､チャック側を連続的に排気します｡
但し､改造等による圧力容器としての使用は不可です。

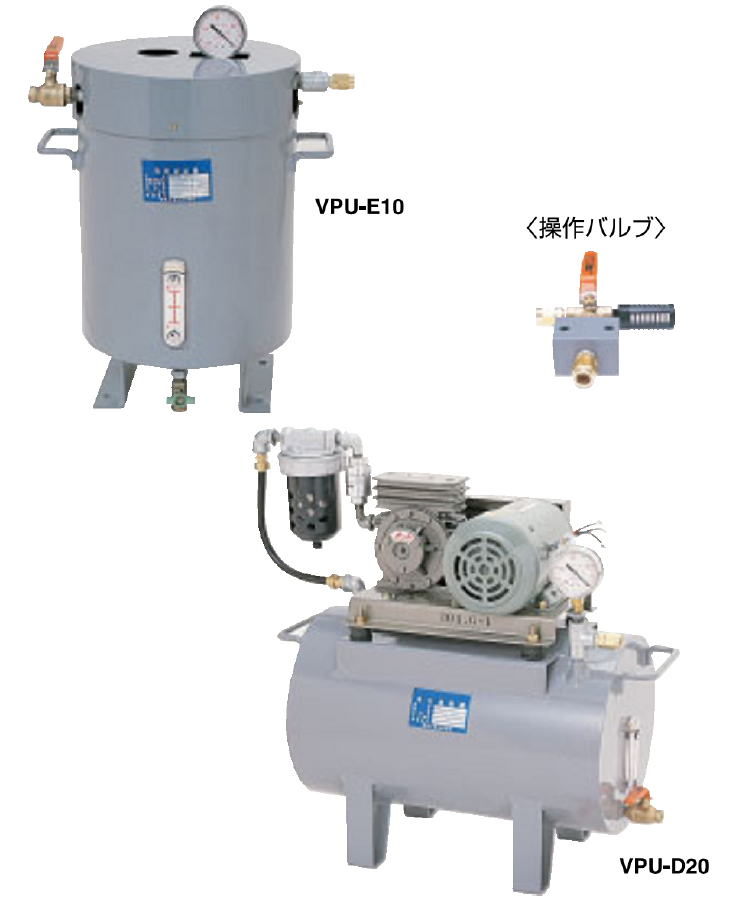

●排気システム､フィルタ､真空タンク､真空計がコンパクトにセットされています。
●ワーク着脱にともなう吸排気操作は､付属の専用操作バルブで容易迅速に行えます。
●80kPa(600mmHg)以上の気圧差が連続して得られます。
●作業条件に合せて､乾､湿､排気量を選択できます。

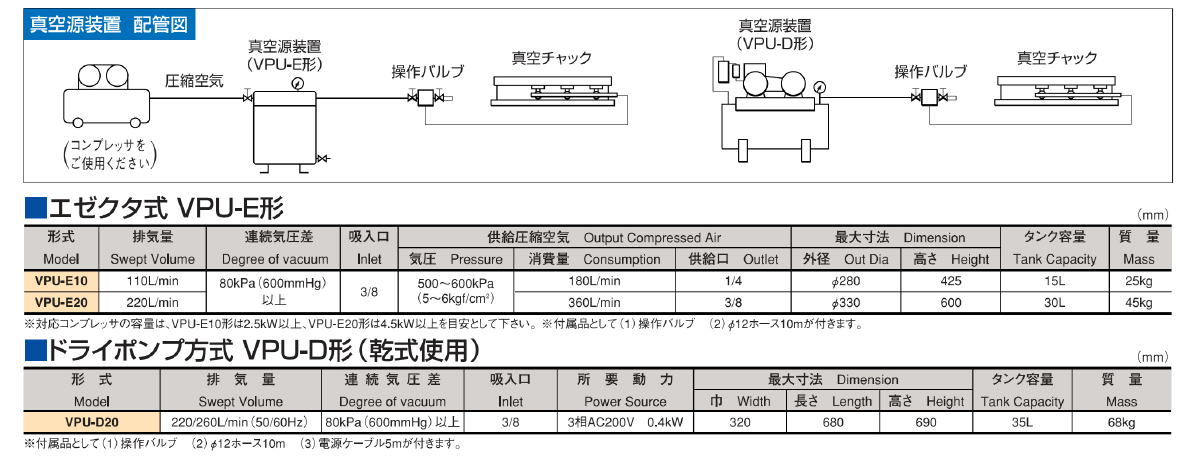

■エゼクタ方式 ＶＰＵ-Ｅ
エアーの高圧瞳射により､排気減圧(霧吹器の脛理)する方法の真空濃装置です｡
コンブレッサーによるエアーラインが設備されている場合に適します｡
湿式､乾式どちらの加工条件にも対応できます｡
但し､エアーライン間のルブリケーターの使用は避けて下さい。
■ドライポンプ方式 ＶＰＵ-Ｄ
モータ駆勣により､ポンプ排気にて減圧を得る真空源装置です｡電源のみで独立の真空源が得られます｡
但し乾式の加工条件のみに適します。
■その他の方式
実用限度内にてワーク底面の物理的密着が良好に得られない場合はエアーの漏れが多く､大排気量を必要とします｡
作業条件により乾式使用ではブロワー方式､湿式使
用では水封式真空ポンプのタイプが必要となりますので､ご相談下さい。
 |
