■今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）

今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）
KP-15		 今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）
KP-35(セット)専用収納ケース付き
型　　　式
 　
　 KPS-15（本体のみ） （税別）（送料別）価格は都度、お問い合わせください
　 KPS-35（本体のみ） （税別）（送料別）価格は都度、お問い合わせください
　 K-07W（本体のみ） （税別）（送料別）価格は都度、お問い合わせください
KP-15(セット) （税別）（送料別）価格は都度、お問い合わせください
KP-35（セット） （税別）（送料別）価格は都度、お問い合わせください
●特徴： 隙間をつくる、横にずらす
　重量物の移動・設置作業に最低高6mmから“油圧のクサビ”が強力パワーを発揮します。
●仕様：
パワーウェッジ本体
型式 能力
( ｋN )		 クサビ 先端爪部 本体寸法（クサビ含む） ｼﾘﾝﾀﾞ
ｽﾄﾛｰｸ
( mm )		 必要油量
( cc )		 質量
( 約kg )
最低高
( mm )		 最大高
( mm )		 長さ
( mm )		 幅
( mm )		 全長
( mm )		 高さ
( mm )		 幅
( mm )
KPS-15 150 ( 15トン ) 6 34 40 43 629 128 70.5 150 114 9
KPS-35 300 ( 30トン ) 6 34 40 53 677 137 87 150 208 13

パワーウェッジ用　複動手動ポンプ
型式 最高使用圧力
MPa( kgf/cm2 )		 吐出量
（ cc/1 ｽﾄﾛｰｸ ）		 ピストンストローク
（ mm ）		 吐出口径 有効油量
( cc )		 質量
( 約kg )
K-0.7W 70（700） 2.61 20.6 PT3/8 350 9


　　KP-15 or KP-35は下記の4点で1セットとなっています。


① パワーウェッジ本体 （ KPS-15 or KPS-35 ）
② 専用複動ポンプ ( K-07W )
③ 高圧ホース ( HC1-2 ) × 2本
④ 専用スチールケース ( C-KP )

※セット質量　　KP-15 の場合： 30 kg 　/ 　KP-35の場合 ： 35 kg

パワーウェッジ使用時の注意点
■カプラのゆるみには十分気をつけてください。操作不能になる可能性があります。

カプラ説明 今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）

■上げ作業の時、ステンレスの上プレートを先端の角度が付くところまでしっかり差し込んでください。
それ以上深く、または浅く差し込んで使用するとステンレス上プレートは変形するのでご注意ください。
上げ 今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）
■横押しの際はパワーウェッジをかける反対側が滑りやすい状態であることを確認してください。

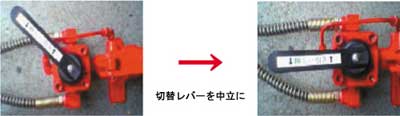

■ホースの取り外し時は必ず次の2点を守ってください。
（ 1 ）クサビを最縮長まで戻しきる。
（ 2 ）ポンプの切替レバーを中立にする。
以上の2点を怠ると、シリンダ内に残圧が溜まり次回接続時にカプラが繋がらなくなる可能性があります。
レバー中立に 今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）
■万が一の危険防止のため、ウェッジ本体の真後ろでの作業はさけてください。
■単動型のポンプでは使用できません。
■パワーウェッジ用油圧ポンプは切替操作時に荷重保持ができないため、ジャッキアップシリンダには使用しないで下さい。

今野製作所　イーグル　パワーウェッジ　KPS-15　KPS-35　K-07W　KP-35（セット）
