ベルトスリング(科学薬品用)INタイプ

 新JISマーク表示制度 認証取得製品 酸・アルカリに強い耐薬品用スリング

  やわらかさが持続するあや織りのスリングに幅と厚みの使用限界基準が一目でわかる安全ラインが入っています。

I N タイプ
エンドレス形で大荷重に対応。各種の吊り方に適応します。

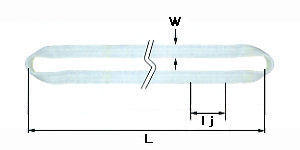

  I Nタイプ仕様(破断荷重=最大使用荷重の7倍以上)

型式
基本使用
荷重 tf
破断荷重
tf
ベルト幅
W (mm)
縫製部長さ
lj (mm)
スリング長さ
L (m)
IN-25
白色
1.0
7.0以上
25
200
1m~20mまで0.5m間隔
IN-50
2.0
14.0以上
50
200
IN-75
3.2
22.4以上
75
300
1.5m~20mまで1m間隔
IN-100
4.0
28.0以上
100
300
  ※但し、INタイプは新JISマーク認証外製品です。

  エンドレスタイプ最大使用荷重と吊り方の使用荷重(荷の吊り方により使用荷重が変化します)

つり方
ストレート
チョーク
バスケット
エンドレス

角度(α)

α=0°
α≦45°
45°<α≦90°

90°<α≦120°

モード係数
(M)
1.0
0.8
2.0
1.8
1.4
1.0



25
1.0
0.8
2.0
1.8
1.4
1.0
50
2.0
1.6
4.0
3.6
2.8
2.0
75
3.2
2.56
6.4
5.76
4.48
3.2
100
4.0
3.2
8.0
7.2
5.6
4.0

  安全保持のため、α角度はなるべく 60°以内でお使いください。
  吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。
型   式


IN-25
(税別)(送料別)価格は都度、お問い合わせください
IN-50
IN-75
(税別)(送料別)価格は都度、お問い合わせください
IN-100
(税別)(送料別)価格は都度、お問い合わせください
