リフテック株式会社　

ポリエステルスリング　III Ｅタイプ

新ＪＩＳマーク表示制度　認証取得製品
東レ原糸を使用！

　　荷扱いの良さと耐久性が両立した平ベルト汎用タイプ

  強力ポリエステル糸を使用し、高密度な織りと丁寧な縫製により、耐久性と強度を実現。
  繊維製スリングの使い勝手のよさと耐久性が両立したバランスのよいベルトスリングです。
  やわらかさが持続するあや織りのスリングに幅と厚みの使用限界基準が一目でわかる安全ラインが入っています。


　
●全型式廃棄基準付
 　
ベルト色
廃棄基準色
（内部ライン）
 　
灰色
赤色
 　
紫色
 　
青色
 　
緑色
 　
黄色
 　
水色
 　
水色
 　
　 　 　
　
　
　

●素材性能にすぐれた強力ポリエステル原糸を使用。
　独自の高密度織りで、耐久性を向上させています。
　
●使い勝手のよい繊維製ベルトの中でも、特に柔軟性の高いポリエステルを使用しているので、傷つきやすい吊り荷も安心して吊り上げられます。
　
●廃棄基準色（本体とは異なる色）のラインが見えたら取替え時期。
　勘に頼らず目視による確認ができ、破棄基準が明確です。
　
●両端アイのIII Ｅタイプでは、摩耗しやすいアイ部を保護カバーで覆い、二重構造でさらに強化しています。
　
　
　
III E タイプ
 両端アイ形で多目的に利用できます。
　
　

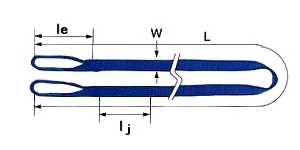

　 ■ III Ｅタイプ仕様（破断荷重＝最大使用荷重の7倍以上）
　 　 ＪＩＳマーク表示製品
　
型式
色
最大使用
荷重　tf
破断荷重
tf
ベルト幅
W （mm）
アイ長さ
le （mm）
縫製部長さ
lj （mm）
スリング長さ
L （m）
IIIE-25
灰色
0.8
5.6以上
25
200
200
1m～20mまで
0.5m間隔
IIIE-35
紫色
1.25
8.7以上
35
250
200
IIIE-50
青色
1.6
11.2以上
50
280
200
SIIIE-60
水色
1.9
13.3以上
60
300
250
IIIE-75
緑色
2.5
17.5以上
75
330
300
1.5m～20mまで
1m間隔
IIIE-100
黄色
3.2
22.4以上
100
380
300
SIIIE-120
水色
3.8
26.6以上
120
400
320
IIIE-150
水色
5.0
35.0以上
150
420
350
IIIE-200
水色
6.3
44.1以上
200
500
400
2m～20mまで
1m間隔

　

　 ■ 両端アイタイプ最大使用荷重と吊り方の使用荷重（荷の吊り方により使用荷重が変化します）
　
つり方
ストレート
チョーク
バスケット
両端アイ

角度（α）
－
－
α=0°
α≦45°
45°＜α≦90°

90°＜α≦120°
モード係数
（Ｍ）
1
0.8
2
1.8
1.4
1
ベ
ル
ト
幅
25
0.8
0.64
1.6
1.44
1.12
0.8
35
1.25
1.0
2.5
2.25
1.75
1.25
50
1.6
1.28
3.2
2.28
2.24
1.6
60
1.9
1.52
3.8
3.42
2.66
1.9
75
2.5
2.0
5.0
4.5
3.5
2.5
100
3.2
2.56
6.4
5.76
4.48
3.2
120
3.8
3.04
7.6
6.84
5.32
3.8
150
5.0
4.0
10.0
9.0
7.0
5.0
200
6.3
5.0
12.6
11.3
8.82
6.3
　
　 ■ 安全保持のため、α角度はなるべく　60°以内でお使いください。
　 ■ 吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。
型　　　式
 　
　 　
IIIE-25
 （税別）（送料別）価格は都度、お問い合わせください
IIIE-35
IIIE-50
 （税別）（送料別）価格は都度、お問い合わせください
SIIIE-60
 （税別）（送料別）価格は都度、お問い合わせください
IIIE-75
 （税別）（送料別）価格は都度、お問い合わせください
IIIE-100
 （税別）（送料別）価格は都度、お問い合わせください
SIIIE-120
IIIE-150
 （税別）（送料別）価格は都度、お問い合わせください
IIIE-200
 （税別）（送料別）価格は都度、お問い合わせください
