リフテック株式会社　

ポリエステルスリング　III Nタイプ

新ＪＩＳマーク表示制度　認証取得製品
東レ原糸を使用！

　　荷扱いの良さと耐久性が両立した平ベルト汎用タイプ

  強力ポリエステル糸を使用し、高密度な織りと丁寧な縫製により、耐久性と強度を実現。
  繊維製スリングの使い勝手のよさと耐久性が両立したバランスのよいベルトスリングです。
  やわらかさが持続するあや織りのスリングに幅と厚みの使用限界基準が一目でわかる安全ラインが入っています。


　
●全型式廃棄基準付
 　
ベルト色
廃棄基準色
（内部ライン）
 　
灰色
赤色
 　
紫色
 　
青色
 　
緑色
 　
黄色
 　
水色
 　
水色
 　
　 　 　
　
　
　

●素材性能にすぐれた強力ポリエステル原糸を使用。
　独自の高密度織りで、耐久性を向上させています。
　
●使い勝手のよい繊維製ベルトの中でも、特に柔軟性の高いポリエステルを使用しているので、傷つきやすい吊り荷も安心して吊り上げられます。
　
●廃棄基準色（本体とは異なる色）のラインが見えたら取替え時期。
　勘に頼らず目視による確認ができ、破棄基準が明確です。
　
●両端アイのIII Ｅタイプでは、摩耗しやすいアイ部を保護カバーで覆い、二重構造でさらに強化しています。
　
　
　
　
III N タイプ
 エンドレス形で大荷重に対応。各種の吊り方に適応します。
　
　

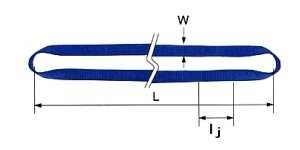

　 ■ III Ｎタイプ仕様（破断荷重＝最大使用荷重の7倍以上）
　 　 ＪＩＳマーク表示製品
　
型式
色
最大使用
荷重　tf
破断荷重
tf
ベルト幅
W （mm）
縫製部長さ
lj （mm）
スリング長さ
L （m）
IIIN-25
青色
1.6
11.2以上
25
200
1m～20mまで0.5m間隔
IIIN-35
緑色
2.5
17.5以上
35
200
IIIN-50
黄色
3.2
22.4以上
50
200
SIIIN-60
水色
3.8
26.6以上
60
250
IIIN-75
赤色
5.0
35.0以上
75
300
1.5m～20mまで1m間隔
IIIN-100
水色
6.3
44.1以上
100
300
SIIIN-120
水色
7.5
52.5以上
120
320
IIIN-150
水色
10.0
70.0以上
150
350
IIIN-200
水色
12.5
87.5以上
200
400
2m～20mまで1m間隔

　 ■ 但しSIIIN-60、SIIIN-120、IIIN-200は新ＪＩＳ認証外製品です。

　

　 ■ エンドレスタイプ最大使用荷重と吊り方の使用荷重（荷の吊り方により使用荷重が変化します）
　
つり方
ストレート
チョーク
バスケット
エンドレス

角度（α）
－
－
α=0°
α≦45°
45°＜α≦90°

90°＜α≦120°
モード係数
（Ｍ）
1
0.8
2
1.8
1.4
1
ベ
ル
ト
幅
25
1.6
1.28
3.2
2.28
2.24
1.6
35
2.5
2.0
5.0
4.5
3.5
2.5
50
3.2
2.56
6.4
5.76
4.48
3.2
60
3.8
3.04
7.6
6.84
5.32
3.8
75
5.0
4.0
10.0
9.0
7.0
5.0
100
6.3
5.0
12.6
11.3
8.82
6.3
120
7.5
6.0
15.0
13.5
10.5
7.5
150
10.0
8.0
20.0
18.0
14.0
10.0
200
12.5
10.0
25.0
22.5
17.5
12.5
　
　 ■ 安全保持のため、α角度はなるべく　60°以内でお使いください。
　 ■ 吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。

　

　

　
　
型　　　式
 　
　 　
IIIN-25
 （税別）（送料別）価格は都度、お問い合わせください
IIIN-35
IIIN-50
 （税別）（送料別）価格は都度、お問い合わせください
SIIIN-60
 （税別）（送料別）価格は都度、お問い合わせください
IIIN-75
 （税別）（送料別）価格は都度、お問い合わせください
IIIN-100
 （税別）（送料別）価格は都度、お問い合わせください
SIIIN-120
IIIN-150
 （税別）（送料別）価格は都度、お問い合わせください
IIIN-200
 （税別）（送料別）価格は都度、お問い合わせください
