| 大切な荷をやさしく、しかもしっかりと吊り上げます。 |
きわめて柔軟なスリングで、特にキズをきらう吊り荷をソフトタッチで吊り上げます。
また作業性にすぐれ、あだまき・あやがけ・あずまがけなど、複雑な玉掛け作業にも最適です。
|
●全型式廃棄基準付
|
|
|
ベルト色
|
廃棄基準色
（芯糸）
|
|
|
灰色
|
白色
|
|
|
紫色
|
|
|
青色
|
|
|
緑色
|
|
|
黄色
|
|
|
赤色
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
●吊り荷を傷つけず、軽くて曲がりぐせのつかない柔軟なスリングです。
●芯糸・外側の布地ともに、素材性能にすぐれた超強力ポリエステル原糸を使用。
摩擦にも強く、チョーク吊り等で起こりやすい布地の溶着も抑制します。
●独自の縫製技術により、玉掛けで生じやすい縫糸の切断やホツレを抑えます。
●外側の布地が破損し、白い芯糸が見えたら取替え時期。
強度は芯糸が保持していますが、一部が硬くなったり、太さが均一でなくなった場合も取替えてください。
●金具先付けも製作可能です。 |
|
|

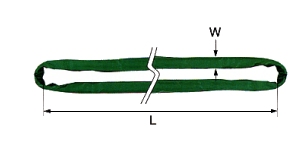

SN タイプ
|
エンドレス形で各種の吊り方に適応します。 |
| |
 |
| |
■ |
Ｓ Ｎ タイプ仕様（破断荷重＝最大使用荷重の7倍以上） |
|
型式
|
色
|
|
破断荷重
tf
|
ベルト幅
W （mm）
|
スリング長さ
L （m）
|
|
SN-08
|
灰色
|
0.8
|
6.4以上
|
45
|
0.3m～12mまで0.1m間隔で製作可能です。
|
|
SN-1
|
紫色
|
1.0
|
8.0以上
|
45
|
|
SN-1.6
|
青色
|
1.6
|
12.8以上
|
50
|
|
SN-2
|
緑色
|
2.0
|
16.0以上
|
50
|
|
SN-3
|
黄色
|
3.2
|
25.2以上
|
65
|
|
SN-5
|
赤色
|
5.0
|
40.0以上
|
80
|
| |
■ |
エンドレスタイプ最大使用荷重と吊り方の使用荷重（荷の吊り方により使用荷重が変化します） |
|
つり方
|
ストレート
|
チョーク
|
バスケット
|
| エンドレス |
 |
 |
|
|
角度（α）
|
－
|
－
|
α=0°
|
α≦45°
|
45°＜α≦90°
|
90°＜α≦120°
|
モード係数
（Ｍ） |
1
|
0.8
|
2
|
1.8
|
1.4
|
1
|
|
ベ
ル
ト
幅
|
45
|
0.8
|
0.64
|
1.6
|
1.44
|
1.12
|
0.8
|
|
45
|
1.0
|
0.8
|
2.0
|
1.8
|
1.4
|
1.0
|
|
50
|
1.6
|
1.28
|
3.2
|
2.88
|
2.24
|
1.6
|
|
50
|
2.0
|
1.6
|
4.0
|
3.6
|
2.8
|
2.0
|
|
65
|
3.2
|
2.56
|
6.4
|
5.76
|
4.48
|
3.2
|
|
80
|
5.0
|
4.0
|
10.0
|
9.0
|
7.0
|
5.0
|
| |
■ |
安全保持のため、α角度はなるべく 60°以内でお使いください。 |
| |
■ |
吊り荷の角に充分な丸みのない場合は、必ず保護コーナーをご使用ください。 |
|
|
