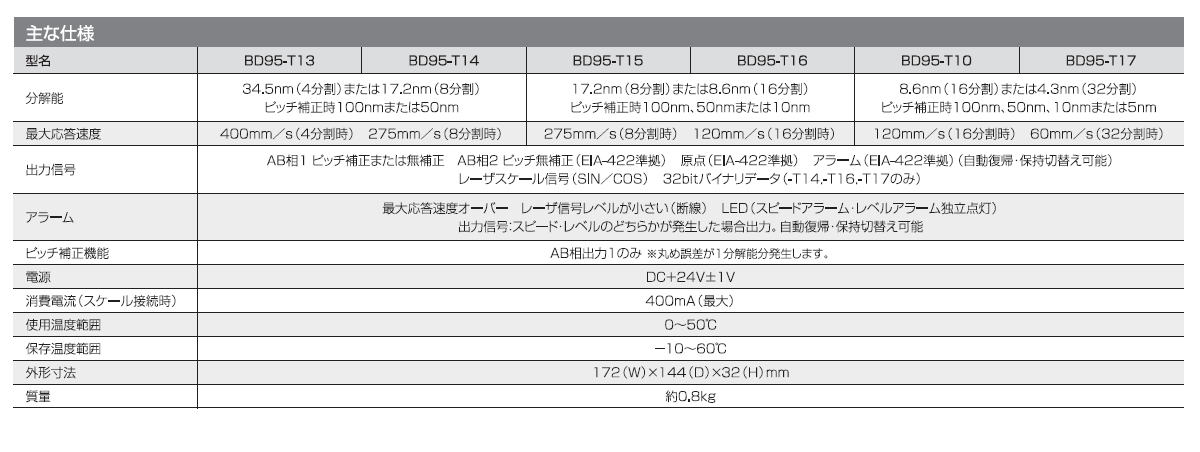

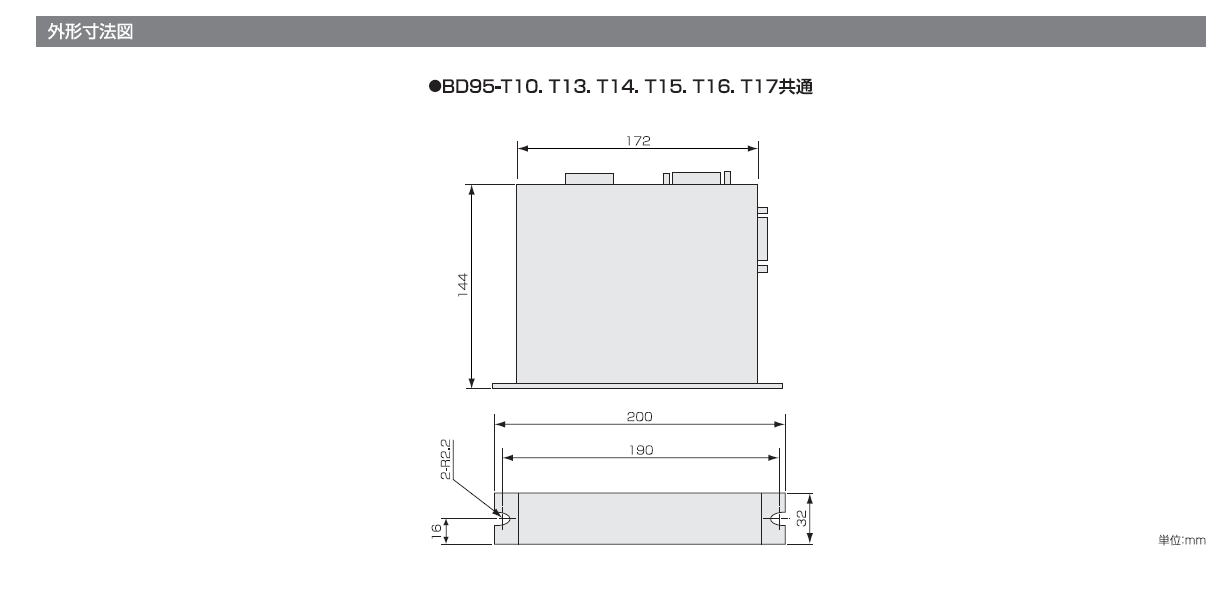

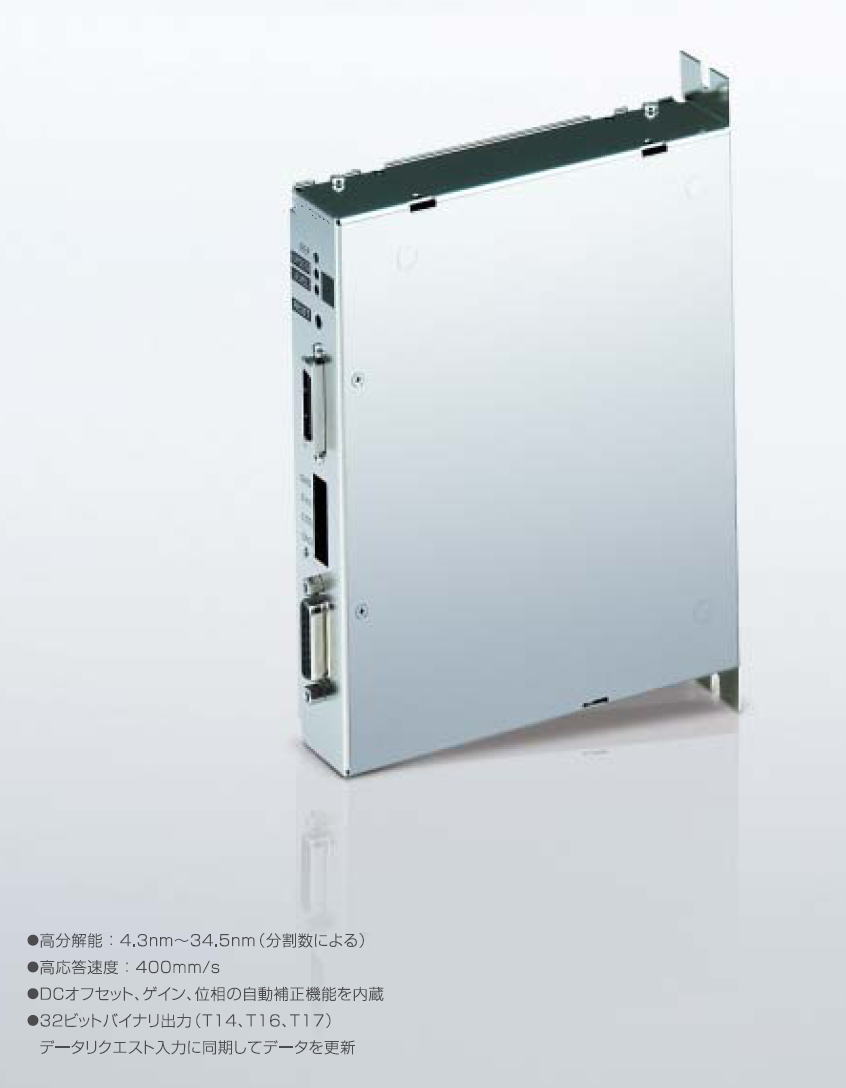

BD95-T13 価格は都度、お問い合わせください BD95-T14 価格は都度、お問い合わせください BD95-T15 価格は都度、お問い合わせください BD95-T16 価格は都度、お問い合わせください BD95-T10 価格は都度、お問い合わせください BD95-T17 価格は都度、お問い合わせください
マグネスケールのフィードバックスケール
マグネスケールフィードバックスケールは、耐久性・耐環境性に極めて強いマグネスケールの特徴を活かしつつ、
新登場のアブソリュートマグネスケールを始めとする幅広いラインナップと高い信頼性で、進化し続けるNC工作機械の精密計測をサポートします。
高精度マグネスケール
マグネスケールの磁気技術を集約し、磁気スケール用として新たに塗布型磁性材料を開発しました。
スケール素材の微細な磁性粒子が、磁気記録の短波長化・高出力化を可能にしています。
センサ部分のパターンはフォトリソグラフィー技術を用いて精密に形成、高精度化に対する高品位で安定した信号の読み取りを実現しました。
また内挿回路では、独自の技術で培った高速分割・補正機能で信号を処理、高い内挿精度を実現しています。

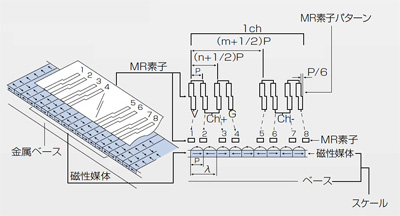

高精度マグネスケールの原理
アブソリュートマグネスケール
高精度マグネスケールの技術をベースに、絶対位置検出を実現したものがマグネスケールのアブソリュートマグネスケールです。
絶対位置検出のための専用MRセンサや専用LSIを新たに開発。
これまでにない高速応答性や、独自の自動補正方式でさらなる高精度化を実現。
同時に従来は分離されていた電気処理回路を小型化し、スケール内部に内蔵。
一層の省スペース化も実現しました。
アブソリュートマグネスケールの原理
