NBK鍋屋バイテック会社　56-26X·56-27X スプリングロードプランジャ

●　 56-26X·56-27X スプリングロードプランジャ

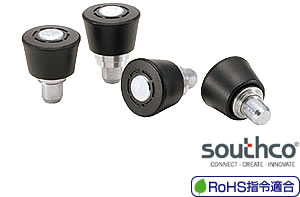

Spring-Loaded Plunger Press-in Style Flare-in Style

56-26X·56-27X スプリングロードプランジャ

  • 薄いプレートに取りつけができるインデックスプランジャ。
  • 電子機器・通信機器のケース・カバーの位置ぎめ・固定に最適です。
  • ロック機構つきとロック機構なしがあります。
  • ロック機構つきは操作ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、操作ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • プレートへの取りつけ方法は、プレスインスタイル・フレアインスタイルの2種類があります。
  • 材質・仕上げ
  • ノブ：ポリカーボネート/ABS、つや消し黒
  • ピン：鋼、焼入れ、三価クロメート処理
  • 口金：アルミニウム合金

56-261 （ロック機構つき・プレスインスタイル）

56-260 （ロック機構なし・プレスインスタイル）

56-271 （ロック機構つき・フレアインスタイル）

56-270 （ロック機構なし・フレアインスタイル）
型　　　式
 定価（円）（）
56-261-000 - （税別）（送料別）価格は都度、お問い合わせください
56-260-000 -
56-271-1-000 - （税別）（送料別）価格は都度、お問い合わせください
56-271-2-000 -
56-270-1-000 - （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

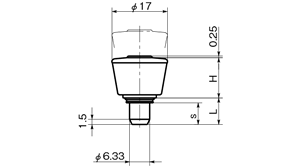

指令適合		 スタイル H s L t min t max B 荷重(N) min./max. 質量 (g)
56-261-000 適合 プレスインスタイル 13 7 8.2 1.52 3.81 - 0.7/6 10
56-260-000 適合 プレスインスタイル 13 7 8.2 1.52 3.81 - 0.7/6 10
unit:mm
品番 RoHS

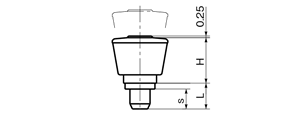

指令適合		 スタイル H s L t min t max B 荷重(N) min./max. 質量 (g) 価格 (円)
56-271-1-000 適合 フレアインスタイル 14.75 5.75 7.9 1.52 3.17 0.41 0.7/5.5 9 -
56-271-2-000 適合 フレアインスタイル 12.9 6.1 9.4 3.17 4.7 1.52 0.7/5.7 10 -
56-270-1-000 適合 フレアインスタイル 14.75 5.75 7.9 1.52 3.17 0.41 0.7/5.5 9 -
