NBK鍋屋バイテック会社　GN607.4 インデックスプランジャ

●　 GN607.4 インデックスプランジャ

Indexing Plunger Welding Type

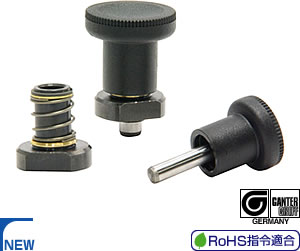

GN607.4 インデックスプランジャ

  • 本体を溶接して取りつけるフランジタイプのインデックスプランジャです。
  • 溶接後、ノブを本体に押し込むことで使用できます。
  • ロングピンタイプは、厚いパネル・フレームなどの取りつけに最適です。
  • ピン径の公差は－0.04～－0.02です。相手側の穴の推奨公差は＋0.25～＋0.30です。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ：ポリアミド（つや消し黒）
  • 本体：S15C相当
  • ピン：S45C（硬度50～60HRC）、研削
  • スプリング：SWPB

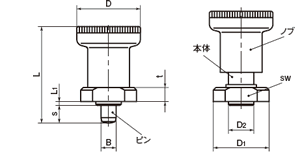

GN607.4-ST （ショートピン）

GN607.4-ST （ロングピン）
型　　　式
 定価（円）（） 　
GN607.4-6-6-ST 2,100
GN607.4-8-8-ST 2,280 （税別）（送料別）価格は都度、お問い合わせください
GN607.4-6-14-ST 2,160
GN607.4-8-18-ST 2,310 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 B -0.04～-0.02 s D L D1 sw L1 t D2 -0.1～-0.02 荷重(N)
min./max.		 質量 (g) 価格 (円)
GN607.4-6-6-ST 適合 6 6 25 37 22 18 1.5 5.5 10 8.5/22 35 2,100
GN607.4-8-8-ST 適合 8 8 31 44 25 20 2 6.5 12 15.5/28 56 2,280

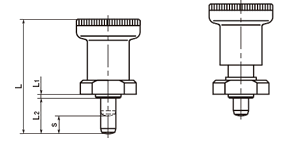

GN607.4-ST （ロングピン）

unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s D L D1 sw L1 L2 t D2 -0.1～-0.02 荷重(N)
min./max.		 質量 (g) 価格 (円)
GN607.4-6-14-ST 適合 6 6 25 45 22 18 1.5 14 5.5 10 8.5/22 56 2,160
GN607.4-8-18-ST 適合 8 8 31 54 25 20 2 18 6.5 12 15.5/28 60 2,310

使用上の注意

  • 操作ノブが抜け落ちる恐れがありますので、操作ノブの引張荷重は下表の値を超えないようにしてください。
    品番 品番 許容引張荷重
    (N)
    GN607.4-6-6-ST GN607.4-6-14-ST 400
    GN607.4-8-8-ST GN607.4-8-18-ST 500
