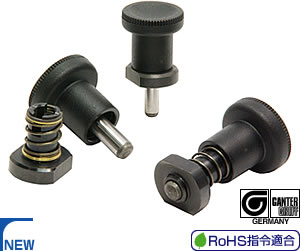

Indexing Plunger with Rest Position Welding Type

GN607.5 インデックスプランジャ

  • 本体を溶接して取りつけるフランジタイプのインデックスプランジャです。
  • 溶接後、ノブを本体に押し込むことで使用できます。
  • ロングピンタイプは、厚いパネル・フレームなどの取りつけに最適です。
  • ピン径の公差は－0.04～－0.02です。相手側の穴の推奨公差は＋0.25～＋0.30です。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ：ポリアミド（つや消し黒）
  • 本体：S15C相当
  • ピン：S45C（硬度50 ～60HRC）、研削
  • スプリング：SWPB

GN607.5-ST （ショートピン）

GN607.5-ST （ロングピン）
型　　　式
 定価（円）（） 　
GN607.5-6-6-ST 2,390
GN607.5-8-8-ST 2,640 （税別）（送料別）価格は都度、お問い合わせください
GN607.5-6-14-ST 2,450
GN607.5-8-18-ST 2,670 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

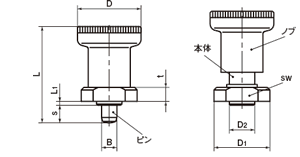

指令適合		 B -0.04～-0.02 s D L D1 sw L1 t D2 -0.1～-0.02 荷重(N)
min./max.		 質量 (g) 価格 (円)
GN607.5-6-6-ST 適合 6 6 25 37 22 18 1.5 5.5 10 8.5/22 35 2,390
GN607.5-8-8-ST 適合 8 8 31 44 25 20 2 6.5 12 15.5/28 56 2,640
unit:mm
品番 RoHS

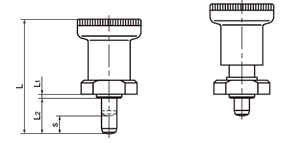

指令適合		 B -0.04～-0.02 s D L D1 sw L1 L2 t D2 -0.1～-0.02 荷重(N)
min./max.		 質量 (g) 価格 (円)
GN607.5-6-14-ST 適合 6 6 25 45 22 18 1.5 14 5.5 10 8.5/22 56 2,450
GN607.5-8-18-ST 適合 8 8 31 54 25 20 2 18 6.5 12 15.5/28 60 2,670

使用上の注意

  • 操作ノブが抜け落ちる恐れがありますので、操作ノブの引張荷重は下表の値を超えないようにしてください。
    品番 品番 許容引張荷重
    (N)
    GN607.5-6-6-ST GN607.5-6-14-ST 400
    GN607.5-8-8-ST GN607.5-8-18-ST 500
