NBK鍋屋バイテック会社　GN7336.7 インデックスプランジャ

●　 GN7336.7 インデックスプランジャ

Indexing Plunger with clamping knob

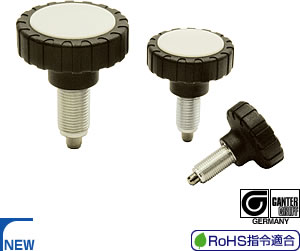

GN7336.7 インデックスプランジャ

  • 手にフィットするノブと組み合わせたインデックスプランジャです。
  • 位置ぎめ・固定が同時にできます。
  • ピン径の公差は－0.04～－0.02です。相手側の穴の推奨公差はG7です。
  • 材質・仕上げ
  • ノブ：ガラス繊維強化ナイロン6
  • 本体：SUM24L、三価クロメート処理
  • ピン：SUS303
  • スプリング：SUS301
型　　　式
 定価（円）（） 　
GN7336.7-34-M10×1-5 1,780
GN7336.7-42-M12×1.5-6 1,970 （税別）（送料別）価格は都度、お問い合わせください
GN7336.7-53-M12×1.5-6 2.180
GN7336.7-53-M16×1.5-8 2,550 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

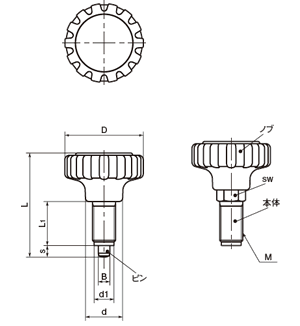

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L d d1 L1 sw 荷重(N)
min./max.		 質量 (g) 価格 (円)
GN7336.7-34-M10×1-5 適合 5 5 M10×1 34 44 15.5 8.6 19 10 7/17 15 1,780
GN7336.7-42-M12×1.5-6 適合 6 6 M12×1.5 42 52 19 9.9 21 12 9/24 41 1,970
GN7336.7-53-M12×1.5-6 適合 6 6 M12×1.5 53 59 22.5 9.9 21 12 9/24 60 2.180
GN7336.7-53-M16×1.5-8 適合 8 8 M16×1.5 53 68 22.5 13.9 28 16 11/30 90 2,550
