NBK鍋屋バイテック会社 GN7336.8 インデックスプランジャ
● GN7336.8 インデックスプランジャ
Indexing Plunger with safey function

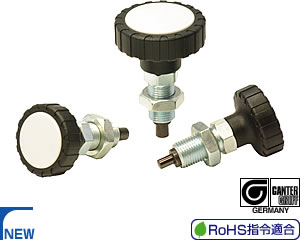

GN7336.8 インデックスプランジャ
- 手にフィットするノブと組み合わせたインデックスプランジャです。
- 操作ノブを回さないとピンを引込めることができない安全機構つきです。
- ピン径の公差は-0.04~-0.02です。相手側の穴の推奨公差はG7です。
- ピンは焼入れ済み。耐摩耗性にすぐれています。
- 材質・仕上げ
- ノブ:ガラス繊維強化ナイロン6
- 本体:SUM24L、三価クロメート処理
- ピン:S45C相当(硬度50 ~60HRC)、研削
- スプリング:SWPB
型 式定価(円)() GN7336.8-42-M16×1.5-6 3,470 (税別)(送料別)価格は都度、お問い合わせくださいGN7336.8-42-M16×1.5-8 3,520 (税別)(送料別)価格は都度、お問い合わせください GN7336.8-53-M16×1.5-6 3,640 (税別)(送料別)価格は都度、お問い合わせくださいGN7336.8-53-M16×1.5-8 3,700 (税別)(送料別)価格は都度、お問い合わせください
●特徴:
●仕様:
品番 RoHS
指令適合B -0.04~-0.02 s

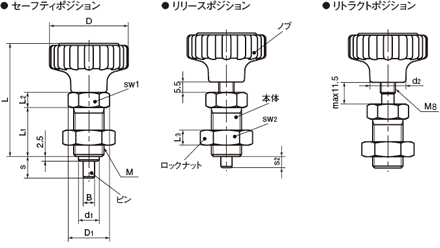

min.s2 M D L D1 d1 L1 L2 d2 sw1 sw2 荷重(N)
min./max.質量 (g) 価格 (円) GN7336.8-42-M16×1.5-6 適合 6 11.5 6 M16×1.5 42 57.5 21.9 11 26 5.5 19 19 24 14/26 80 3,470 GN7336.8-42-M16×1.5-8 適合 8 11.5 6 M16×1.5 42 57.5 21.9 11 26 5.5 19 19 24 14/26 80 3,520 GN7336.8-53-M16×1.5-6 適合 6 11.5 6 M16×1.5 53 63.5 21.9 11 26 5.5 24 19 24 14/26 120 3,640 GN7336.8-53-M16×1.5-8 適合 8 11.5 6 M16×1.5 53 63.5 21.9 11 26 5.5 24 19 24 14/26 120 3,700
