NBK鍋屋バイテック会社　PBX インデックスプランジャ

●　 PBX インデックスプランジャ

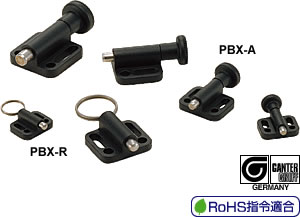

	Indexing Plunger Flange Type -GN417- PBX インデックスプランジャ インデックスプランジャと取りつけフランジを一体化。 機器・装置などの壁面への取りつけに適しています。 ノブタイプとリングタイプの2種類を標準化。 PBX-A ―――――― ノブつき PBX-R ―――――― リングつき 取りつけは市販の六角穴付きボルトなどをご使用ください。 長穴を使用すれば、取りつけ後の位置調整ができます。 材質・仕上げ ノブ：ナイロン6（つや消し黒） ――――――― PBX-A リング：SUS301 ―――――――――――― PBX-R 本体：亜鉛ダイカスト、静電塗装（つや消し黒） ピン：SUS303 スプリング：SUS301

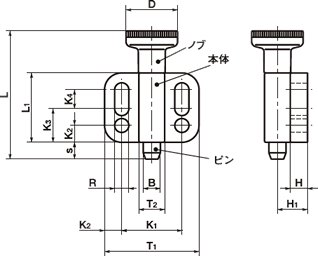

PBX-A （ノブつき）

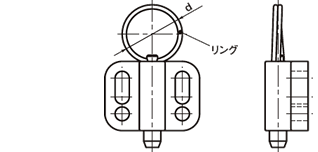

PBX-B （リングつき）

型　　　式 定価（円）（） 　 PBX-4-A 1,450 （税別）（送料別）価格は都度、お問い合わせください PBX-5-A 1,550 （税別）（送料別）価格は都度、お問い合わせください PBX-6-A 1,770 （税別）（送料別）価格は都度、お問い合わせください PBX-8-A 1,990 （税別）（送料別）価格は都度、お問い合わせください PBX-4-R 1,370 （税別）（送料別）価格は都度、お問い合わせください PBX-5-R 1,440 （税別）（送料別）価格は都度、お問い合わせください PBX-6-R 1,600 （税別）（送料別）価格は都度、お問い合わせください PBX-8-R 1,740 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 Bh9 s±0.5 D L L1 H H1 T1 T2 R K1 K2 K3 K4 荷重(N) min./max. 質量(g) 価格(円) PBX-4-A 適合 4 4 12 30.5 16.5 4 7 22 6 3.3 14 4 8 4.5 3/12 11 1,450 PBX-5-A 適合 5 5 16 40 22 4.5 9.5 28 8 4.3 18 5 10 7 5/24 21 1,550 PBX-6-A 適合 6 6 18 49 27.5 5 10.5 32 10 5.4 21 5.5 12 10 5/21 38 1,770 PBX-8-A 適合 8 8 21 59 33 6 12.5 34 12 5.4 23 5.5 12 15.5 6/22 61 1,990 unit:mm 品番 RoHS 指令適合 Bh9 s±0.5 d L1 H H1 T1 T2 R K1 K2 K3 K4 荷重(N) min./max. 質量(g) 価格(円) PBX-4-R 適合 4 4 14 16.5 4 7 22 6 3.3 14 4 8 4.5 3/12 10 1,370 PBX-5-R 適合 5 5 18 22 4.5 9.5 28 8 4.3 18 5 10 7 5/24 20 1,440 PBX-6-R 適合 6 6 24 27.5 5 10.5 32 10 5.4 21 5.5 12 10 5/21 35 1,600 PBX-8-R 適合 8 8 30 33 6 12.5 34 12 5.4 23 5.5 12 15.5 6/22 57 1,740
