NBK鍋屋バイテック会社　PBY インデックスプランジャ

●　 PBY インデックスプランジャ

Indexing Plunger with Rest Position Flange Type -GN417-

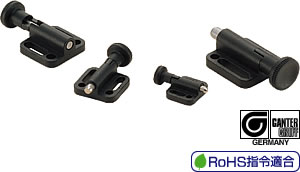

PBY インデックスプランジャ

  • インデックスプランジャと取りつけフランジを一体化。
  • 機器・装置などの壁面への取りつけに適しています。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除はノブをわずかに引き、90°回転させます。内蔵スプリングの力で元にもどります。
  • 取りつけは市販の六角穴付きボルトなどをご使用ください。
  • 長穴を使用すれば、取りつけ後の位置調整ができます。
  • 材質
  • ノブ：ナイロン6（つや消し黒）
  • 本体：亜鉛ダイカスト、塗装（つや消し黒）
  • ピン：SUS303
  • スプリング：SUS301

型　　　式
 定価（円）（） 　
PBY-4-A 1,450
PBY-5-A 1,550 （税別）（送料別）価格は都度、お問い合わせください
PBY-6-A 1,770
PBY-8-A 1,990 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

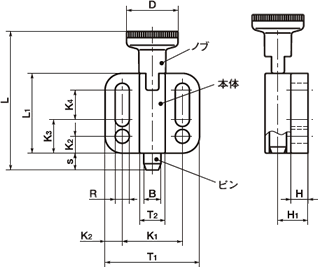

指令適合		 Bh9 s min D L L1 H H1 T1 T2 R K1 K2 K3 K4 荷重(N)
min./max.		 質量(g) 価格(円)
PBY-4-A 適合 4 4 12 33 19 4 7 22 6 3.3 14 4 8 7 3/12 10 1,450
PBY-5-A 適合 5 5 16 43.5 25.5 4.5 9.5 28 8 4.3 18 5 10 10.5 5/24 25 1,550
PBY-6-A 適合 6 6 18 52 30.5 5 10.5 32 10 5.4 21 5.5 12 13 5/21 40 1,770
PBY-8-A 適合 8 8 21 63.5 37.5 6 12.5 34 12 5.4 23 5.5 12 20 6/22 68 1,990
