●　 PCX インデックスプランジャ

Indexing Plunger -GN816.1-

PCX インデックスプランジャ

  • インデックスプランジャの新タイプ。通常はピンが本体に内蔵されたタイプ。ロック機構つき。
  • ノブつきPCX-A・AK とキータイプPCX-B・BK を標準化。
  • PCX-A・AK はノブでピンの出入りを操作します。
  • ノブを押せばピンが飛び出し、さらに右回りに90°回転させれば、ガイドピンが溝にはまりピンが飛び出した状態でロックできます。
  • ロックの解除は、ノブをわずかに押しながら、ノブを左回りに90°回転させます。内蔵スプリングの力でピンは本体内部にもどります。
  • PCX-B・BK は専用キーPCX-K でピンの出入りを操作します。
  • キー先端の溝でプランジャ上部からガイドピンを押せばピンが飛び出します。さらにキーを右回りに90°回転させれば、ガイドピンが溝にはまりピンが飛び出した状態でロックできます。
  • ロックの解除は、キーをわずかに押しながら左回りに90°回転させます。内蔵スプリングの力でピンは本体内部にもどります。
  • キーを外しておけば、不用意なプランジャの操作を防止します。
  • PCX-B・BK はプラスティック製のカバーキャップつき。内部構造をかくしプランジャを美しく装飾します。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • PCX-A PCX-B ――――― ロックナットなし
  • ゆるみ止めサービスをご利用ください。
  • PCX-AK PCX-BK ―――― 固定のためのロックナットつき
  • 材質・仕上げ
  • ノブ：ナイロン6（つや消し黒）
  • 本体：SUM22L、三価クロメート処理
  • ピン：S45C（硬度50～60HRC）・研削
  • スプリング：SWPB
  • ロックナット：S45C、三価クロメート処理 ――――――― PCX-AK PCX-BK
  • カバーキャップ：ナイロン6（つや消し黒） ――――――― PCX-B PCX-BK
  • 取りつけ部に対して本体のねじが長い場合にはインデックスプランジャ用カラー PXC をご使用ください。

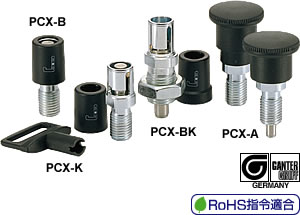

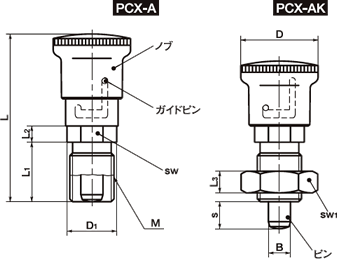

PCX-A （ノブつき・ロックナットなし）

PCX-AK （ノブつき・ロックナットつき）

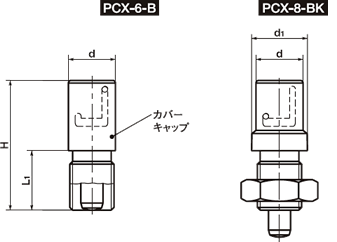

PCX-B （キータイプ・ロックナットなし）

PCX-BK （キータイプ・ロックナットつき）

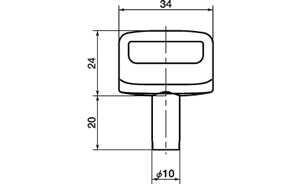

PCX-K 専用キー
型　　　式
 定価（円）（） 　
PCX-6-A 5,240
PCX-8-A 4,980 （税別）（送料別）価格は都度、お問い合わせください
PCX-6-AK 5,320
PCX-8-AK 5,170
PCX-6-B 4,470 （税別）（送料別）価格は都度、お問い合わせください
PCX-8-B 4,200
PCX-6-BK 4,550 （税別）（送料別）価格は都度、お問い合わせください
PCX-8-BK 4,390
PCX-K 690 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
unit:mm
品番 RoHS
指令適合		 B -0.05～0 s M D D1 L L1 L2 sw L3 sw1 荷重(N)
min./max.		 質量(g) 価格(円)
PCX-6-A 適合 6 8 M12×1.5 30 16 59.5 20 6 14 - - 12/27 45 5,240
PCX-8-A 適合 8 10 M16×1.5 30 18 64.5 22 6 16 - - 12/35 68 4,980
PCX-6-AK 適合 6 8 M12×1.5 30 16 59.5 20 6 14 6 19 12/27 54 5,320
PCX-8-AK 適合 8 10 M16×1.5 30 18 64.5 22 6 16 8 24 12/35 86 5,170
unit:mm
品番 RoHS
指令適合		 B -0.05～0 s M d d1 H L1 L2 sw L3 sw1 荷重(N)
min./max.		 質量(g) 価格(円)
PCX-6-B 適合 6 8 M12×1.5 17 - 43 20 6 14 - - 12/27 34 4,470
PCX-8-B 適合 8 10 M16×1.5 17 20 48 22 6 16 - - 12/35 54 4,200
PCX-6-BK 適合 6 8 M12×1.5 17 - 43 20 6 14 6 19 12/27 43 4,550
PCX-8-BK 適合 8 10 M16×1.5 17 20 48 22 6 16 8 24 12/35 72 4,390
unit:mm
品番 RoHS
指令適合		 適用インデックスプランジャ 質量(g) 価格(円)
PCX-K 適合 PCX-6-B・BK　PCX-8-B・BK 6 690
  • 通常はピンが飛び出したタイプのインデックスプランジャ PDX があります。
