NBK鍋屋バイテック会社　PDV インデックスプランジャ

●　 PDV インデックスプランジャ

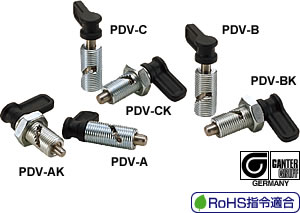

	Indexing Plunger Lever style -GN712- PDV インデックスプランジャ レバーを回してピンの出入りを操作するインデックスプランジャ。 3種類の操作バリエーションを標準化。 PDV-A PDV-AK ――― 標準タイプ。 レバーを90°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 PDV-B PDV-BK ――― 保持タイプ。 レバーを120°回すと、ピンは本体に内蔵されます。120°位置でレバーを離してもピンは戻りません。レバーを少し反対側に回すと、内蔵スプリングの力でピンは元の位置に戻ります。 PDV-C PDV-CK ――― ロック機構つきタイプ。 レバーを120°回すと、ピンは本体に内蔵されます。このとき、ガイドピンが本体の溝にはまりロックされます。ロックの解除はレバーをわずかに引きながら反対側に回します。レバーを少し回すと、内蔵スプリングの力でピンは元の位置に戻ります。 PDV-A PDV-B PDV-C ―――― ロックナットなし ゆるみ止めサービスをご利用ください。 PDV-AK PDV-BK PDV-CK ―― 固定のためのロックナットつき 材質・仕上げ レバー：ナイロン6（つや消し黒） 本体：SUM22L、三価クロメート処理 ピン：SUS303 スプリング：SUS301 ロックナット：S45C、三価クロメート処理

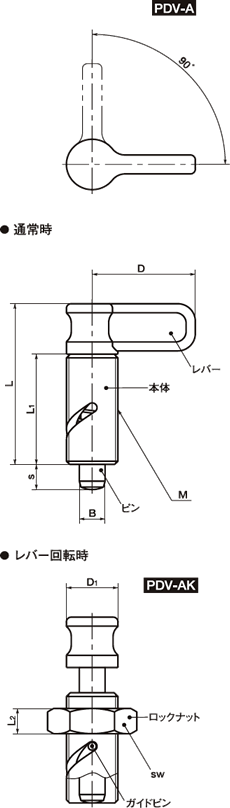

PDV-A （標準タイプ・ロックナットなし） PDV-AK （標準タイプ・ロックナットつき）

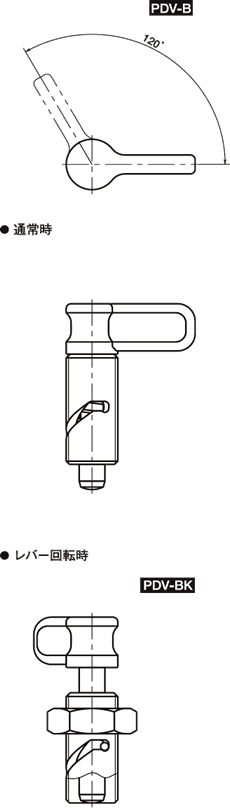

PDV-B （保持タイプ・ロックナットなし） PDV-BK （保持タイプ・ロックナットつき）

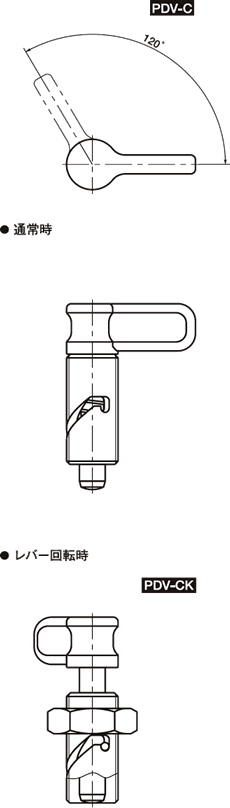

PDV-C （ロック機構つきタイプ・ロックナットなし） PDV-CK （ロック機構つき・ロックナットつき）

型　　　式 定価（円）（） 　 PDV-6-A 5,650 （税別）（送料別）価格は都度、お問い合わせください PDV-8-A 5,650 （税別）（送料別）価格は都度、お問い合わせください PDV-10-A 5,650 （税別）（送料別）価格は都度、お問い合わせください PDV-6-AK 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-8-AK 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-10-AK 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-6-B 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-8-B 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-10-B 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-6-BK 6,030 （税別）（送料別）価格は都度、お問い合わせください PDV-8-BK 6,030 （税別）（送料別）価格は都度、お問い合わせください PDV-10-BK 6,030 （税別）（送料別）価格は都度、お問い合わせください PDV-6-C 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-8-C 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-10-C 5,840 （税別）（送料別）価格は都度、お問い合わせください PDV-6-CK 6,030 （税別）（送料別）価格は都度、お問い合わせください PDV-8-CK 6,030 （税別）（送料別）価格は都度、お問い合わせください PDV-10-CK 6,030 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 B -0.04～-0.02 s M D D1 L L1 L2 sw 荷重(N) min./max. 質量(g) 価格(円) PDV-6-A 適合 6 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,650 PDV-8-A 適合 8 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,650 PDV-10-A 適合 10 8 M16×1.5 32 16 51 35 - - 6.5/20 55 5,650 PDV-6-AK 適合 6 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 5,840 PDV-8-AK 適合 8 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 5,840 PDV-10-AK 適合 10 8 M16×1.5 32 16 51 35 8 24 6.5/20 73 5,840 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D D1 L L1 L2 sw 荷重(N) min./max. 質量(g) 価格(円) PDV-6-B 適合 6 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,840 PDV-8-B 適合 8 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,840 PDV-10-B 適合 10 8 M16×1.5 32 16 51 35 - - 6.5/20 55 5,840 PDV-6-BK 適合 6 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 6,030 PDV-8-BK 適合 8 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 6,030 PDV-10-BK 適合 10 8 M16×1.5 32 16 51 35 8 24 6.5/20 73 6,030 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D D1 L L1 L2 sw 荷重(N) min./max. 質量(g) 価格(円) PDV-6-C 適合 6 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,840 PDV-8-C 適合 8 8 M16×1.5 32 16 51 35 - - 6.5/20 50 5,840 PDV-10-C 適合 10 8 M16×1.5 32 16 51 35 - - 6.5/20 55 5,840 PDV-6-CK 適合 6 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 6,030 PDV-8-CK 適合 8 8 M16×1.5 32 16 51 35 8 24 6.5/20 68 6,030 PDV-10-CK 適合 10 8 M16×1.5 32 16 51 35 8 24 6.5/20 73 6,030
